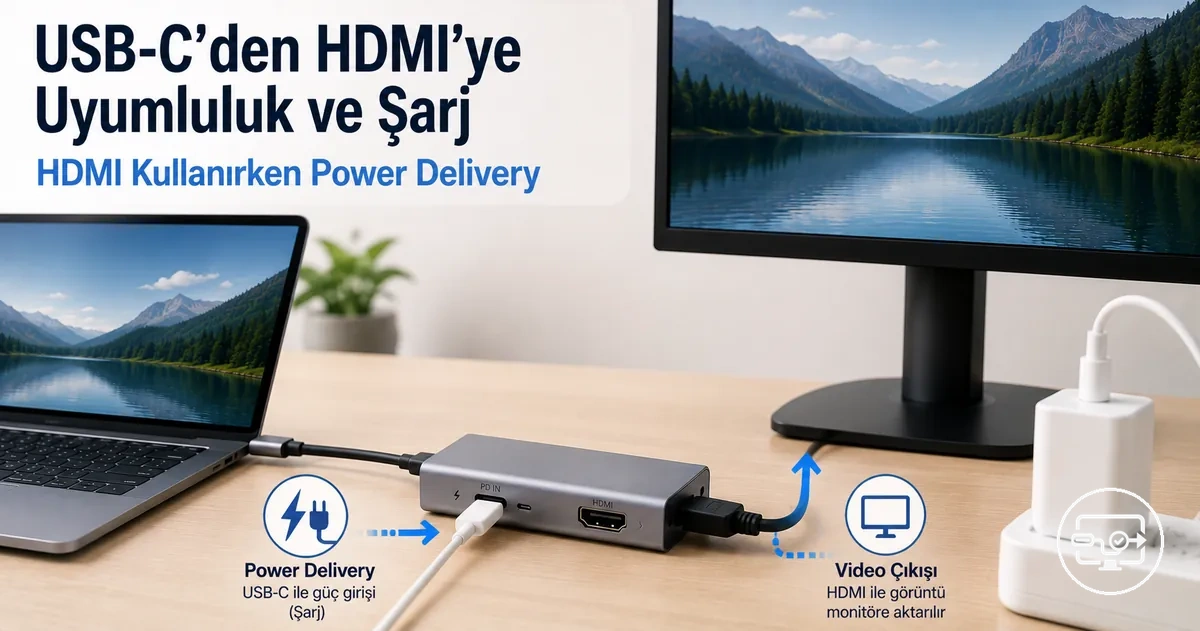

USB-C’den HDMI’ye Bağlantıda Şarj: Power Delivery Geçiş Uyumluluğu

USB-C’den HDMI’ye görüntü aktarırken aynı anda şarj etmek mümkündür; bunun için ana cihazın USB-C portu video çıkışını desteklemeli, hub veya adaptör USB Power Delivery (PD) geçişi sunmalı ve şarj cihazı ile kablo gereken gücü taşıyabilmelidir. HDMI görüntüsünün çalışması hızlı şarjı garanti etmez; sonuç, PD ile ana cihaza ulaşan güç ile cihazın o andaki tüketimi arasındaki dengeye bağlıdır.

Değerlendirme sırası önemlidir: önce video yeteneğini ve PD geçişini doğrulayın; ardından şarj cihazı, kablo, hub sınırı ve aktif iş yükünün oluşturduğu güç bütçesini kontrol edin.

USB-C Adaptörler ve Hub'larda "HDMI Kullanırken Şarj Etme" Ne Anlama Gelir

HDMI kullanırken şarj etme, bir USB-C hub veya adaptörün ana cihazdan gelen video sinyalini HDMI çıkışına dönüştürürken, ayrı bir PD girişinden aldığı gücü aynı USB-C bağlantısı üzerinden ana cihaza iletmesidir. Bu yapı için hub üzerinde genellikle PD In / Şarj Girişi olarak işaretlenmiş bir USB-C portu bulunur; bu port veri veya görüntü çıkış portuyla aynı işlevde değildir.

Tipik bağlantı yolu şarj cihazı → hub’ın PD girişi → ana cihaz ve aynı anda ana cihaz → hub → HDMI ekran şeklindedir. Hub kendi devreleri ve USB üzerinden beslenen çevre birimleri için de güç kullanabildiğinden, şarj cihazının etiket gücü ana cihaza birebir ulaşmaz.

HDMI kullanırken şarj etmenin donanım açısından ne anlama geldiğini doğrulamak için hub'da şu koşulları kontrol edin:

• Hub'da PD In veya Şarj Girişi olarak işaretlenmiş ayrı bir USB-C portu bulunur.
• Bu porta takılan duvar şarj cihazının, hem ana cihaz hem de çevre birimleri için yeterli watt değeri sağlaması gerekir.
• Hub, HDMI çıkışı aktif kalırken ana cihazla PD güç müzakeresi yapabilir.

Görüntü çıkışının çalışması, şarj yolunun da yeterli olduğu anlamına gelmez. HDMI kararlı biçimde görüntü verirken ana cihaz yavaş şarj olabilir, şarj yüzdesi sabit kalabilir veya tüketim aldığı gücü aşıyorsa pil boşalmaya devam edebilir.

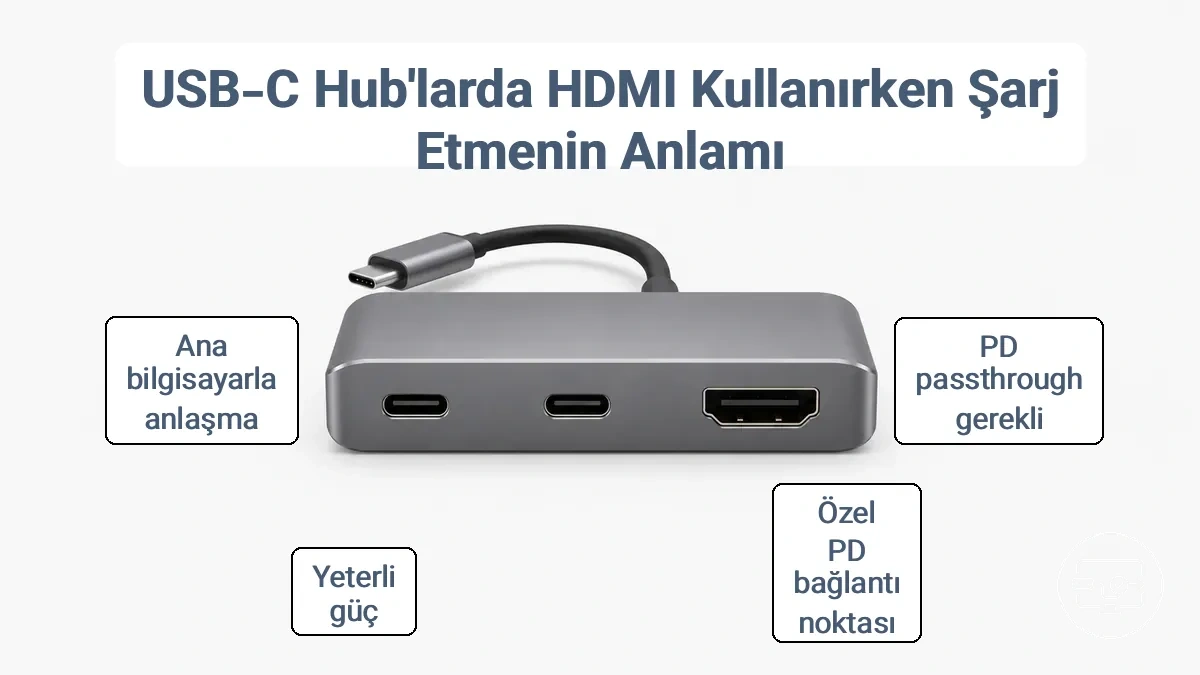

Aşağıdaki görsel, HDMI kullanırken şarj etmeyi mümkün kılan iki portu – HDMI çıkışını ve USB-C PD-in bağlantısını – göstermektedir.

Aynı Adaptörde HDMI Çıkış Yolu ile Power Delivery Giriş Yolu

HDMI çıkışı ile PD girişi aynı gövdede bulunsa da iki işlevin yönü farklıdır. Video ana cihazdan ekrana doğru ilerler; güç ise şarj cihazından hub üzerinden ana cihaza doğru ilerler. Hub’ın iç tüketimi ve port yükleri, PD yolunda ana cihaza ulaşan gücü azaltabilir.

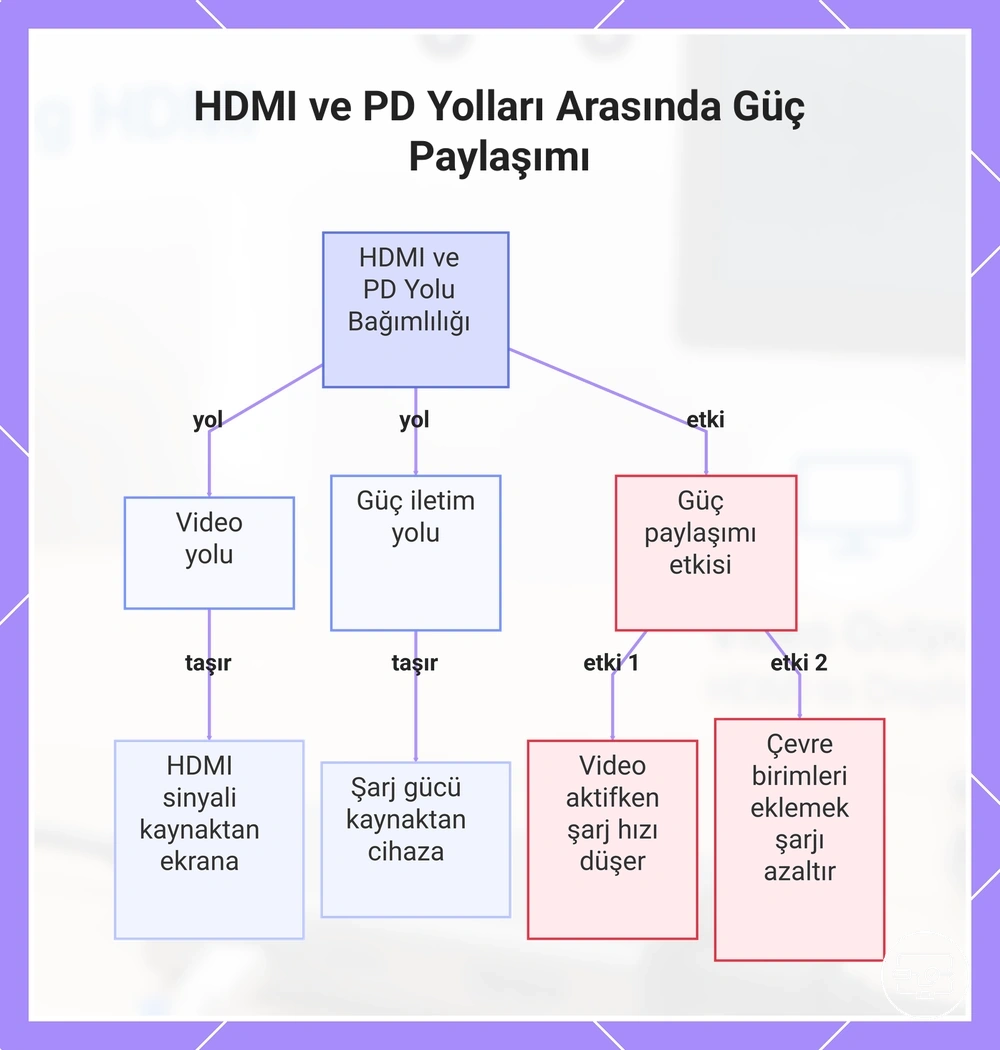

Bu grafik, HDMI çıkışı ve PD girişi olan bir adaptördeki video ve güç iletimi yollarını gösterir ve video etkinken güç paylaşımının şarjı nasıl etkilediğini açıklar.

Şarj portları ve güç geçişi hakkında yaygın yanlış anlamalar

Şarj portu etiketi yalnızca bir güç giriş yolunun bulunduğunu gösterir; tam şarj hızını veya belirli bir watt değerini garanti etmez. Asıl sonuç PD müzakeresi, hub’ın geçiş sınırı, kablo kapasitesi ve ana cihazın yüküyle belirlenir.

Değişmeyen değer portun fiziksel varlığıdır; değişen değer ise ana cihaza gerçekten iletilen güç ve bunun aktif iş yüküne göre oluşturduğu net şarj sonucudur.

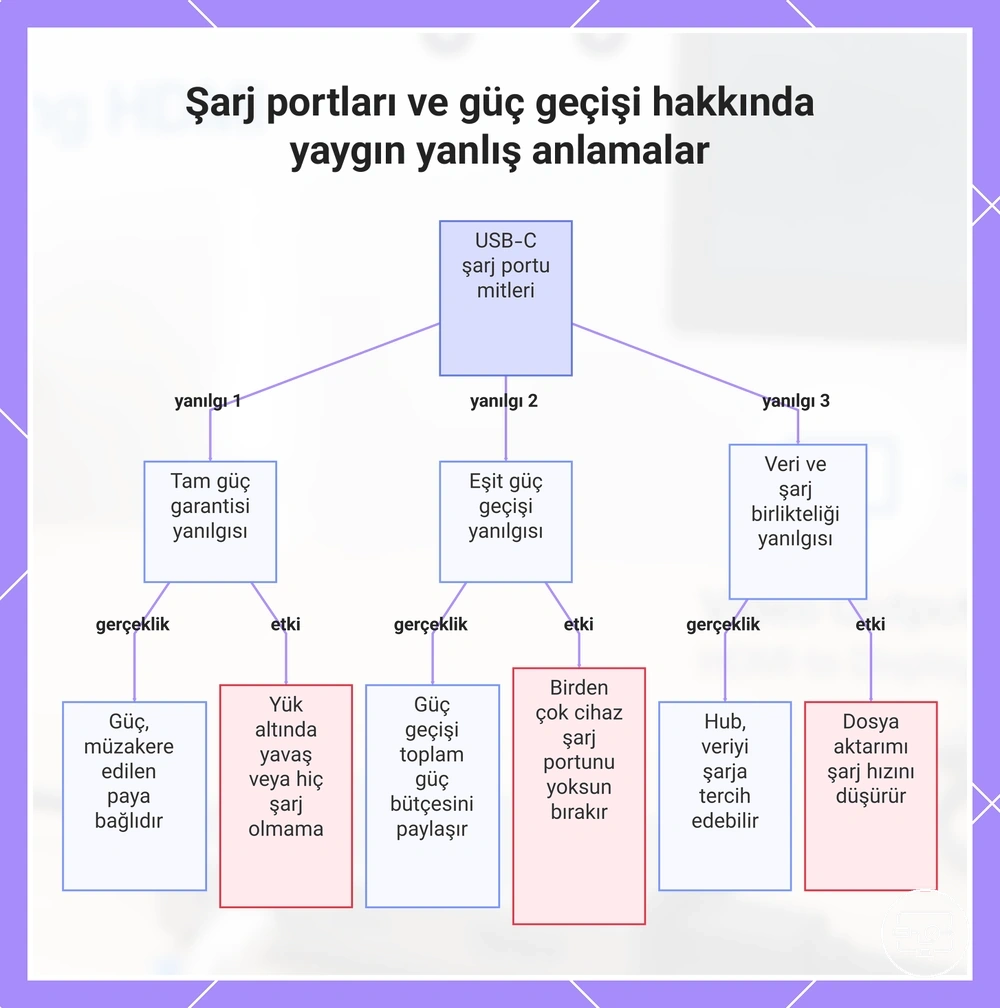

Bu grafik, USB-C şarj portları ve güç geçişi hakkındaki üç yaygın yanlış anlamayı teknik gerçekler ve gerçek dünya etkileriyle karşılaştırıyor.

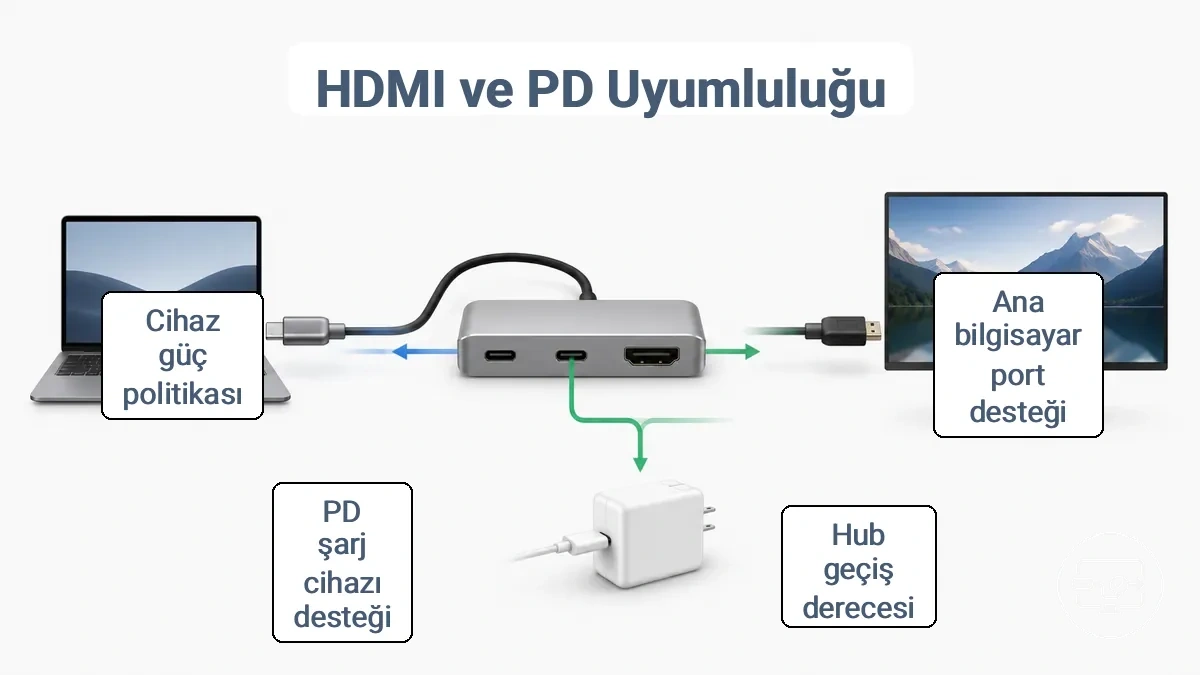

HDMI Çıkışı ve PD Şarj Geçişi için Uyumluluk Gereksinimleri

Eş zamanlı HDMI çıkışı ve PD şarj geçişi için üç temel halka birlikte çalışmalıdır: ana cihazın video ve şarj yeteneği, hub/adaptörün PD geçiş desteği ve uygun PD şarj cihazı ile kablo. Bunlardan biri eksikse aynı bağlantı üzerinden görüntü ve şarj birlikte çalışmayabilir.

USB-C konektörünün varlığı tek başına yeterli değildir. İlgili portun görüntü çıkışını — çoğu USB-C→HDMI çözümünde DisplayPort Alt Modu, bazı uyumlu Thunderbolt/USB4 yollarında eşdeğer görüntü taşıma desteğini — sunması ve aynı porttan PD gücü kabul edebilmesi gerekir.

Karar zinciri: video çıkışı yoksa HDMI yolu kurulamaz; PD geçişi yoksa hub üzerinden şarj kurulamaz; güç marjı yetersizse iki işlev birlikte çalışsa bile şarj hızı düşebilir.

Aşağıdaki kontrol listesi, bu üç halkanın gerçekten kapalı olup olmadığını doğrular.

• Ana cihazın ilgili USB-C portu görüntü çıkışını destekliyor mu?
• Aynı port USB Power Delivery ile güç kabul ediyor mu?
• Hub/adaptör açıkça PD geçişi ve ayrı bir PD giriş yolu sunuyor mu?
• Hub’ın PD geçiş sınırı ana cihazın kullanım senaryosu için yeterli mi?
• Şarj cihazı ve kablo, gereken PD güç seviyesinde birlikte çalışabiliyor mu?
• HDMI ve normal çevre birimleri bağlıyken pil artıyor veya en azından kullanım amacınıza uygun biçimde korunuyor mu?

Video ve şarjın bir arada bulunup bulunamayacağını belirleyen ana cihaz USB-C yetenekleri

Ana cihaz tarafında yalnızca USB-C portunun şekline değil, portun hangi rolleri desteklediğine bakın.

Power Delivery geçiş davranışını etkileyen adaptör veya hub sınırlamaları

Hub tarafında belirleyici değer, şarj cihazının etiket gücü değil, hub’ın ana cihaza iletebildiği azami PD gücü ve aktif portlar sonrası kalan güçtür. Hub’ın kendi devreleri ile USB üzerinden beslenen çevre birimleri giriş gücünün bir bölümünü kullanabilir.

Bu nedenle ürün özelliklerinde yalnızca “PD” ibaresini değil aşağıdaki nitelikleri birlikte kontrol edin.

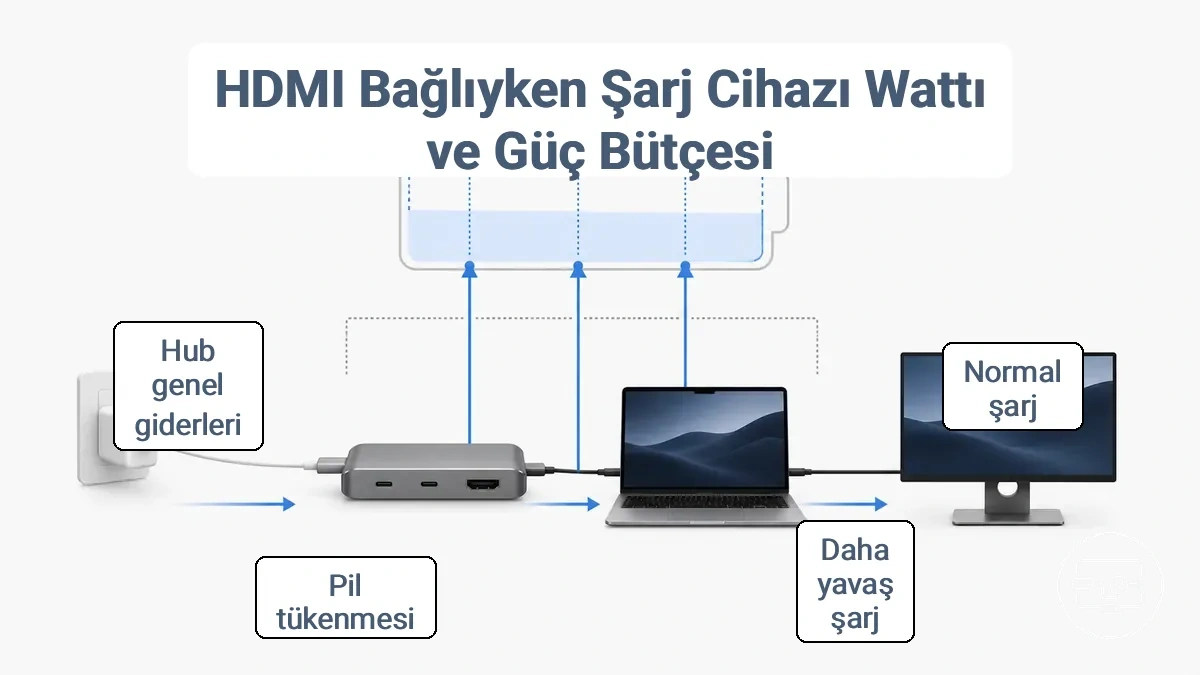

Şarj Cihazı Watt Değeri ve HDMI Bağlıyken Güç Bütçesi

HDMI aktifken şarj sonucunu belirleyen temel ilişki, ana cihaza ulaşan PD gücü ile ana cihazın o andaki sistem tüketimi arasındaki farktır. Şarj cihazının etiketindeki watt değeri üst sınırı gösterir; gerçek iletim, PD müzakeresi, hub’ın giriş ve geçiş sınırı, kablo kapasitesi, hub’ın iç tüketimi ve USB üzerinden beslenen çevre birimleri tarafından sınırlandırılabilir.

Önemli ayrım: Harici HDMI monitör normalde kendi güç kaynağından beslenir; HDMI kablosu monitörün çalışma gücünü taşımaz. Güç bütçesini etkileyen şey, hub’ın HDMI devresinin tüketimi, USB üzerinden beslenen çevre birimleri ve ana cihazın görüntü işleme yüküdür.

İş yükü arttıkça ana cihazın tüketimi de artabilir. Bu nedenle aynı şarj cihazı, hafif kullanımda pili artırırken oyun, video düzenleme veya USB’den güç alan birden fazla çevre birimiyle yalnızca seviyeyi koruyabilir ya da pilin yavaşça azalmasına izin verebilir.

Ana cihaz ve hub ile uyumlu bir şarj cihazı watt değeri nasıl seçilir

Şarj cihazını yalnızca “daha yüksek watt daha iyidir” yaklaşımıyla seçmeyin. Amaç, ana cihazın beklediği gücü ve hub’ın ek yükünü karşılayan bir kaynak kullanırken hub’ın PD giriş/geçiş sınırlarını aşırı beklentiye dönüştürmemektir.

1. Ana cihazın güç gereksinimini bulun. Üreticinin verdiği adaptör gücünü veya desteklenen USB-C PD girişini başlangıç referansı olarak kullanın.
2. Hub’ın iki değerini ayırın. PD girişinin kabul ettiği azami güç ile ana cihaza geçirebildiği azami güç aynı değer olmayabilir.
3. Kablonun gerekli güç seviyesine uygun olduğunu doğrulayın. Şarj cihazı ve hub daha yüksek bir PD profili desteklese bile kablo yolu bunu taşıyamıyorsa sistem daha düşük güçte çalışabilir veya kararsız olabilir.
4. USB üzerinden beslenen çevre birimlerini hesaba katın. Harici sürücü, Ethernet denetleyicisi ve benzeri yükler hub’ın toplam güç bütçesinden pay alabilir.
5. Yük altında test edin. HDMI ve normal çevre birimleri bağlıyken pil yüzdesinin arttığını, sabit kaldığını veya azaldığını gözlemleyin; gerçek sonuç, kurulumun kullanılabilir güç marjını gösterir.

Daha yüksek watt değerine sahip uyumlu bir PD şarj cihazı, ana cihaza zorla daha fazla güç vermez; cihaz yalnızca desteklediği ve müzakere ettiği gücü çeker. Ancak hub’ın geçiş sınırı düşükse daha güçlü şarj cihazı bu sınırı ortadan kaldırmaz.

HDMI kullanımı sırasında şarjın neden yavaş olabileceği veya pilin hala tükenebileceği

Yavaş şarj veya pilin azalması, çoğu zaman bir arıza değil giriş gücü ile anlık tüketim arasındaki güç dengesinin sonucudur. HDMI yolu görüntü işlemeyi ve hub’ın dönüştürme devresini etkinleştirir; USB üzerinden beslenen aksesuarlar da aynı güç bütçesinden pay alabilir.

Oyun, video düzenleme ve uzun süreli yüksek işlem yükü, ana cihaz tüketimini hafif kullanıma göre artırabilir. Bu nedenle şarj davranışını değerlendirirken yalnızca şarj cihazının etiket gücüne değil, HDMI ve normal çevre birimleri bağlıyken gözlenen net pil değişimine bakın.

Bir USB-C HDMI Hub Üzerinden Şarj Ederken Isı ve Güvenilirlik

USB-C hub’ın HDMI dönüştürme ve PD geçişi sırasında ılık veya sıcak hissedilmesi olağandır; güç dönüştürme, denetleyiciler ve veri aktarımı ısı üretir. Ancak yanık kokusu, duman, tekrarlayan bağlantı kesintisi veya beklenmedik kapanma normal çalışma ısısı olarak değerlendirilmemelidir.

Isı tek başına güvenilir bir arıza eşiği değildir; gövde malzemesi, ortam sıcaklığı ve yük hissedilen sıcaklığı değiştirir. Bu nedenle sayısal bir sıcaklık varsaymak yerine, kararlılık ve güvenlik belirtilerini birlikte değerlendirin.

Aşağıdaki karşılaştırma, normal ısıyı kullanımın durdurulmasını gerektirebilecek belirtilerden ayırır.

Hub ısısının ne zaman normal olduğu ve aşırı ısınmanın ne zaman gerçek bir sorun olduğu

Hub’ın sıcak olması tek başına arızayı kanıtlamaz. Kararı gözlenebilir belirti → olası durum → güvenli eylem zinciriyle verin.

Yük azaltıldığında sıcaklık ve bağlantı kararlılığı belirgin biçimde iyileşiyorsa, bu durum toplam yükün soruna katkıda bulunmuş olabileceğini gösterir; tek başına kesin bir arıza teşhisi değildir.

Yükü Azaltarak ve Hava Akışını İyileştirerek Isıyı ve Dengesizliği Azaltma

Isı ve dengesizlik yükle birlikte artıyorsa, önce güç talebini ve ısı birikimini azaltan düşük riskli adımları uygulayın.

1. Kullanılmayan USB üzerinden beslenen çevre birimlerini çıkarın. Bu, hub’ın dağıttığı gücü ve bazı denetleyici yüklerini azaltabilir.
2. Hub’ı açık, düz ve hava akışı olan bir yüzeye yerleştirin. Battaniye, yastık veya doğrudan ısı kaynağı üzerinde kullanmayın.
3. Hasarlı veya gereksiz uzun güç kablolarını elemek için uygun kapasiteli bir USB-C kabloyla test edin. Amaç, bağlantı direnci ve kablo kaynaklı kararsızlık olasılığını azaltmaktır.
4. Şarj cihazını doğrudan ana cihazda test edin. Doğrudan şarj kararlı, hub üzerinden kararsızsa sınır hub/kablo yolunda olabilir.
5. Belirti devam ederse yükü artırmayın. Kesinti, koku veya kapanma varsa kullanımı durdurup donanımın üretici destek yolunu izleyin.

Amaç hub’a mümkün olan en çok cihazı bağlamak değil, görüntü + veri + şarj yükü altında kararlı bir güç dengesi sağlamaktır.

Şarj Olmama Senaryolarını Önleyen Kurulum Uygulamaları

Şarj olmama riskini azaltmak için önce donanım yeteneklerini doğrulayın, ardından PD müzakeresini sade bir bağlantı sırasıyla test edin. Bağlantı sırası her cihazda zorunlu bir standart değildir; fakat bazı hub ve ana cihazlarda yeniden müzakereyi tetiklemek için yararlı bir teşhis adımıdır.

1. PD şarj cihazını hub’ın doğru PD In portuna bağlayın.
2. Hub’ı ana cihaza bağlayın ve şarj göstergesini kontrol edin. Bu aşamada HDMI’yı henüz eklememek güç yolunu tek başına sınar.
3. HDMI kablosunu hub’dan ekrana bağlayın. Görüntü başladıktan sonra şarjın devam edip etmediğini yeniden kontrol edin.
4. Şarj kesilirse PD bağlantısını bir kez yeniden takın. Bu, güç sözleşmesinin yeniden kurulmasını sağlayabilir.
5. Gerekli güce uygun, hasarsız bir USB-C kablo kullanın. Kablo kapasitesi, özellikle daha yüksek güç profillerinde sınırlayıcı olabilir.
6. Normal iş yükünde tekrar test edin. Pil artıyor, sabit kalıyor veya azalıyorsa bu sonuç kullanılabilir güç marjını gösterir.

Kurulum doğru olduğu halde sorun sürüyorsa, cihaz veya adaptör yeteneklerini yeniden doğrulayın. Ayrıntılı bağlantı adımları için kararlı kullanım için kurulum kılavuzuna bakın.

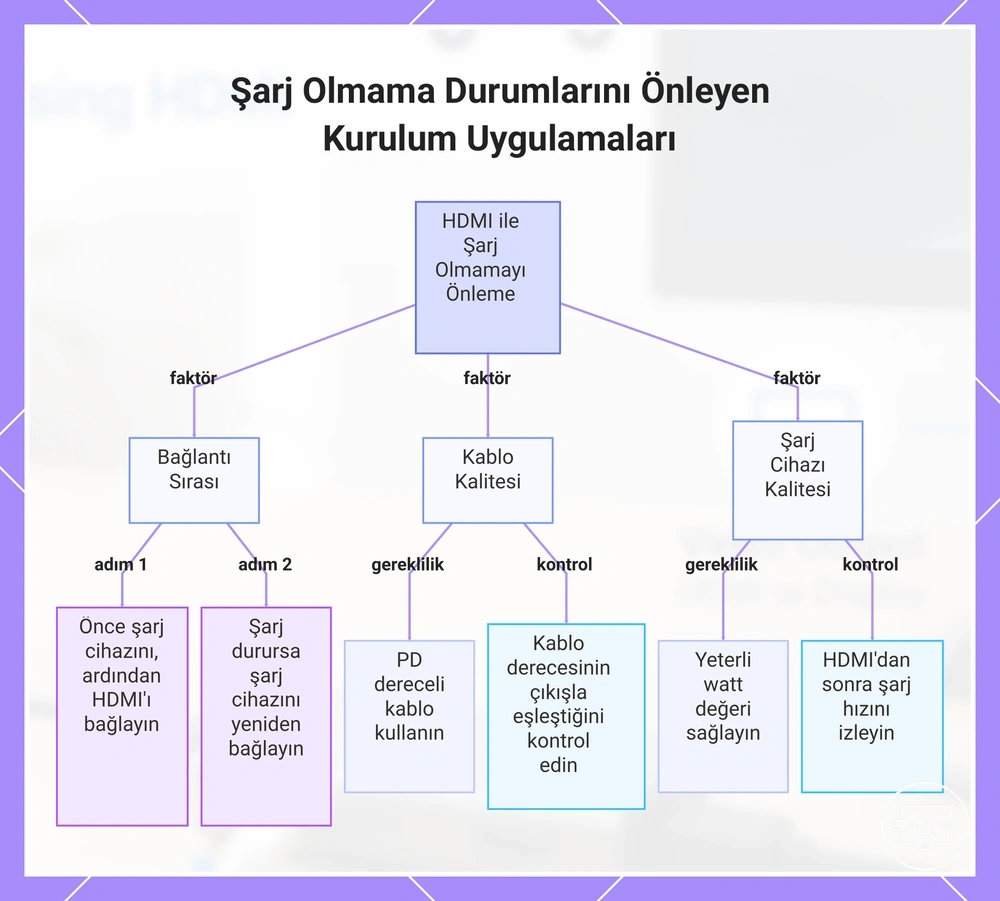

Bu görsel, HDMI bağlanırken şarj yolunu sınamak için kullanılan temel kurulum sırasını özetler.

PD başarısızlıklarını önleyen bağlantı sırası, kablo kalitesi ve şarj cihazı kontrolleri

PD sorunlarında her parçayı ayrı doğrulamak, hub’ı gereksiz yere arızalı kabul etme riskini azaltır.

Doğrudan şarj kararlı fakat aynı şarj cihazı ve kablo hub üzerinden başarısızsa, hub’ın PD giriş/geçiş desteği veya geçiş sınırı sonraki kontrol noktasıdır.

Anlaşmayı sıfırlamak için güç döngüsü, bağlantı noktası seçimi ve ekran yeniden bağlantısı

Video veya şarj rolleri ilk bağlantıda doğru kurulmadıysa, bağlantıları tamamen ayırıp yeniden kurmak USB-C/PD müzakeresini yeniden tetikleyebilir.

1. Hub’ı ana cihazdan, HDMI kablosunu hub’dan ve şarj cihazını hub’ın PD girişinden ayırın.
2. Gerekirse ana cihazı ve ekranı kapatın; birkaç saniye sonra yeniden başlatın.
3. Şarj cihazını önce hub’ın PD In portuna bağlayın.
4. Hub’ı ana cihazın video ve şarjı destekleyen USB-C portuna bağlayın; şarj göstergesini kontrol edin.
5. HDMI kablosunu yeniden bağlayın ve görüntü geldikten sonra şarj durumunu tekrar kontrol edin.
6. Sonuç değişmiyorsa, cihazda aynı özellikleri desteklediği doğrulanmış başka bir USB-C portuyla test edin.

Temiz bir yeniden bağlantı sonrasında aynı belirti tekrarlanıyorsa, sorun geçici müzakereden çok port yeteneği, kablo kapasitesi, hub geçiş sınırı veya güç bütçesi ile ilgili olabilir.

HDMI Çalışırken Cihaz Adaptör Üzerinden Şarj Olmuyorsa

HDMI görüntüsü çalışıyor fakat ana cihaz şarj olmuyorsa, video yolunun çalıştığını zaten biliyorsunuz; odak PD güç yolu olmalıdır. Sorun çoğunlukla PD geçişinin bulunmaması/yanlış port kullanımı, başarısız güç müzakeresi veya ana cihaza ulaşan gücün yetersiz kalması kategorilerinden birine girer.

• Şarj cihazının USB PD desteğini ve etiketindeki çıkış profillerini kontrol edin.
• Aynı şarj cihazı ve kablonun ana cihaza doğrudan bağlandığında şarj ettiğini doğrulayın.
• Hub/adaptörün yalnızca HDMI değil, açıkça PD geçişi / PD passthrough desteklediğini doğrulayın.
• Gerekli güç seviyesine uygun başka bir USB-C kabloyla test edin.
• USB üzerinden beslenen çevre birimlerini geçici olarak çıkarıp şarj sonucunu yeniden gözlemleyin.
• Sorun yalnız hub üzerinden oluşuyorsa hub’ın geçiş sınırını ve cihaz uyumluluğunu kontrol edin.

Belirti devam ederse adım adım güçle ilgili sorunları giderme kılavuzunu kullanın.

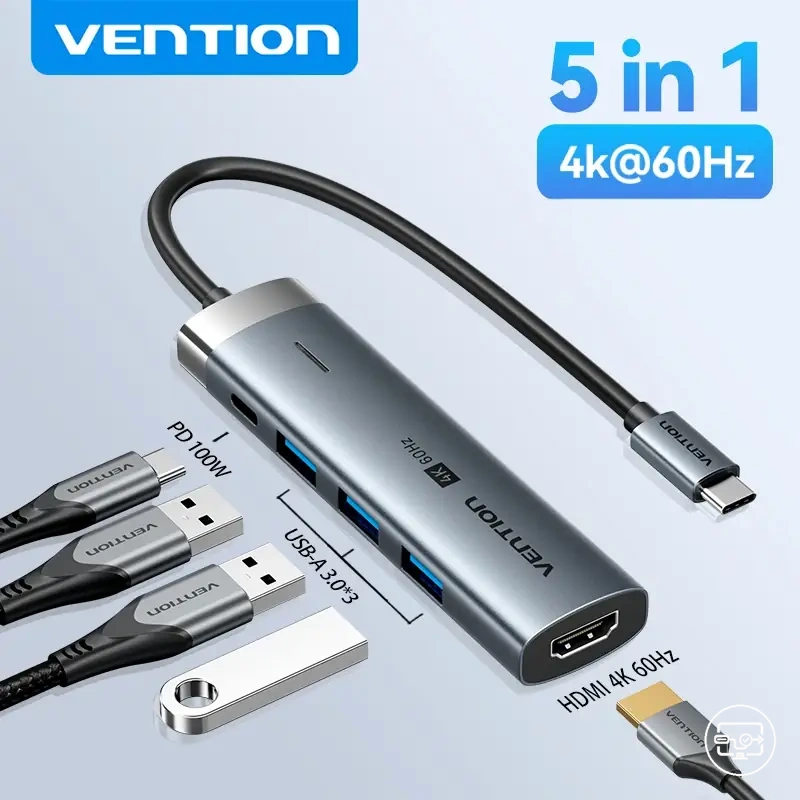

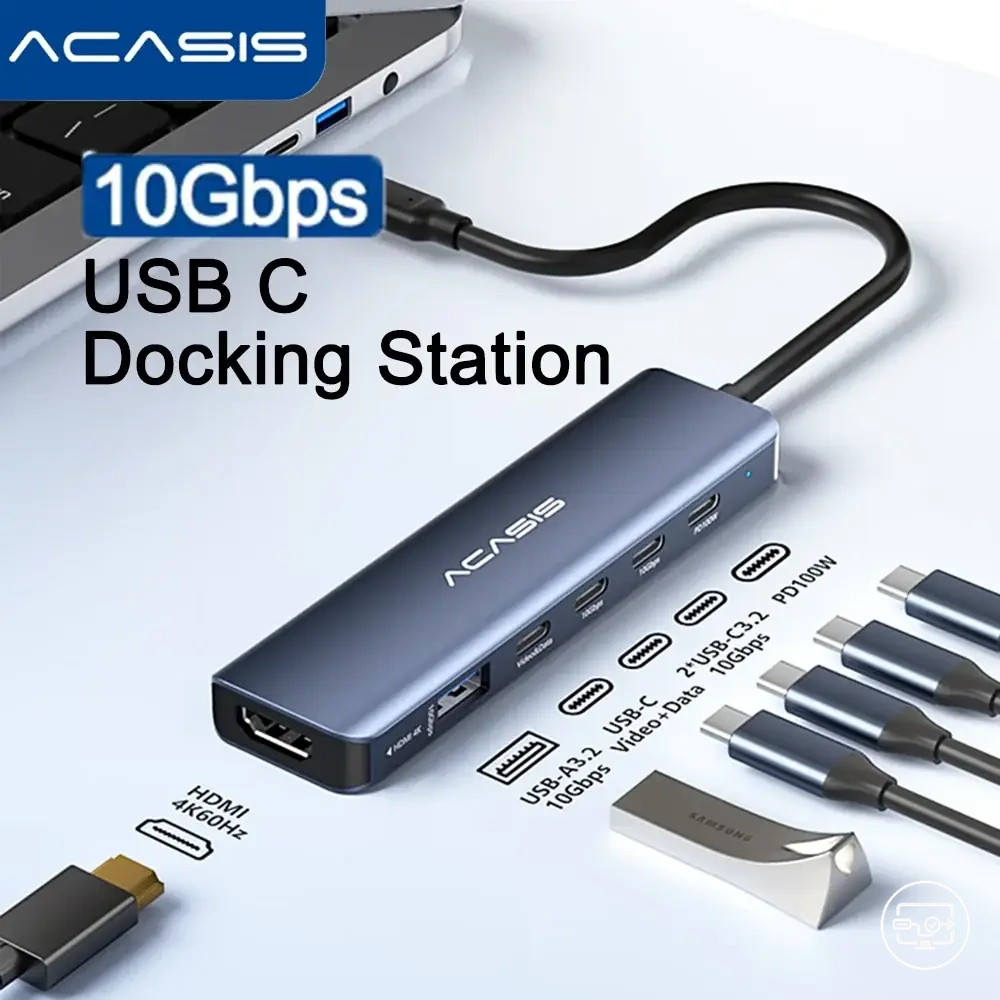

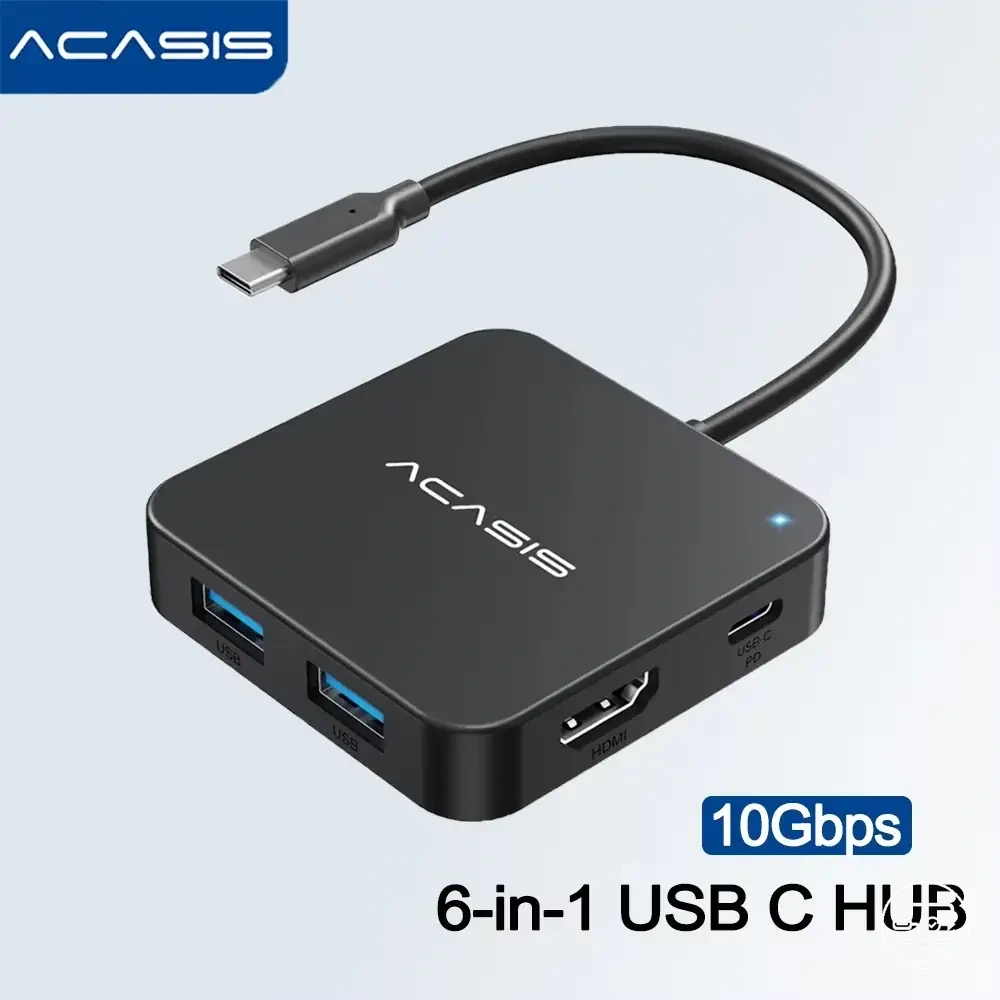

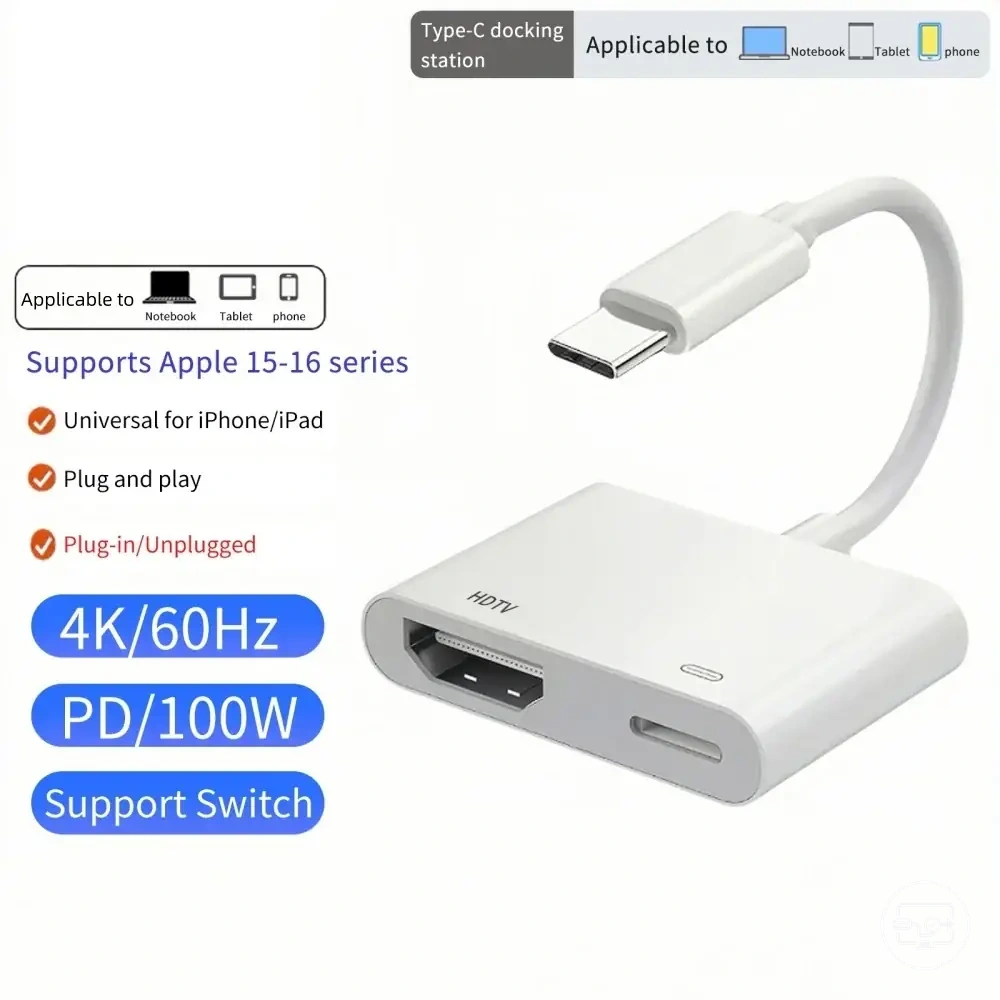

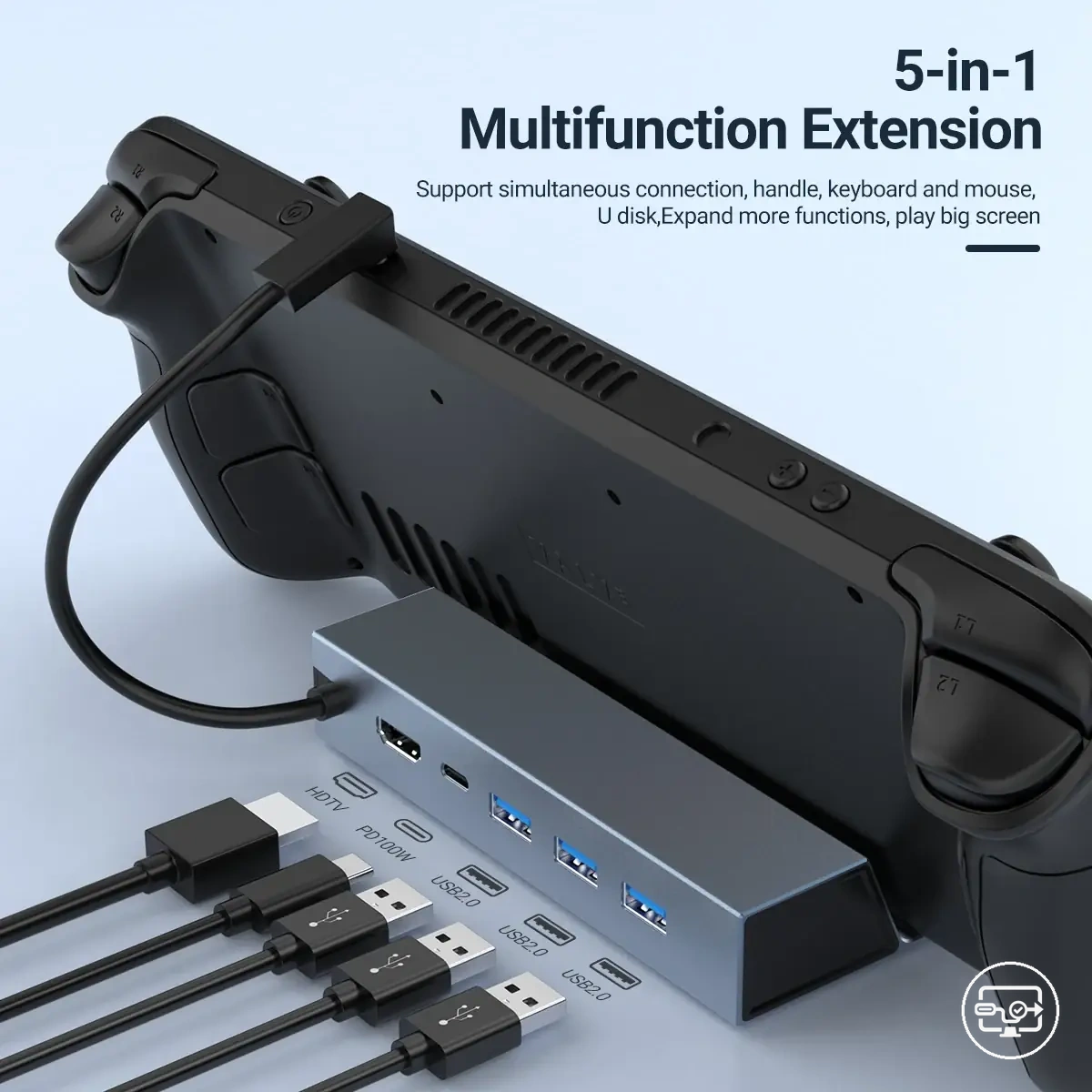

Aşağıdaki mevcut ürün kartları seçenekleri incelemek içindir. HDMI desteği tek başına PD geçişi anlamına gelmez; şarj sizin için gerekliyse ürün ayrıntılarında PD In/Power Delivery geçiş desteğini, ana cihaz uyumluluğunu ve güç sınırını ayrıca doğrulayın.

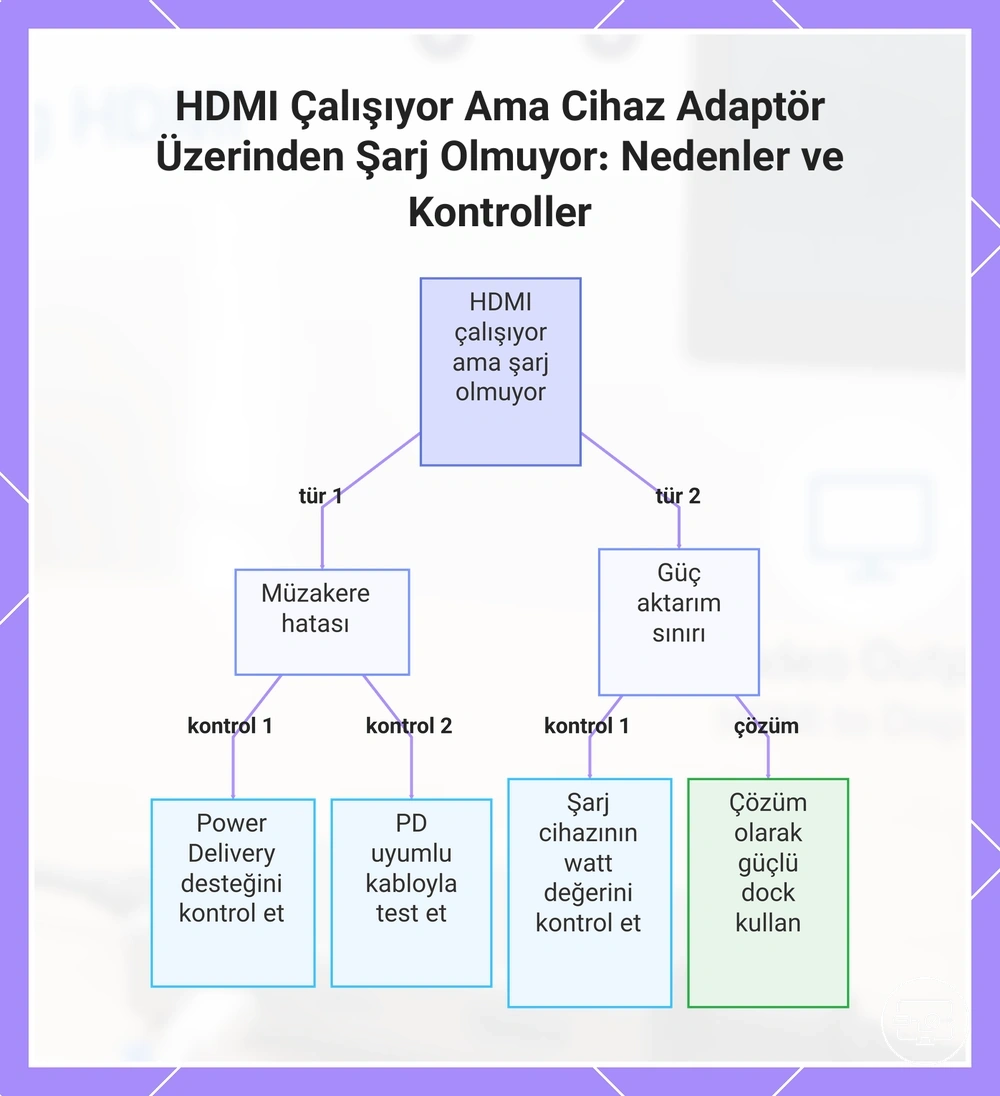

Bu görsel, “HDMI çalışıyor ama şarj yok” belirtisinde video yolunu güç yolundan ayırarak kontrol edilmesi gereken noktaları özetler.

Şarj cihazı, kablo veya hub uyumsuzluğundan kaynaklanan PD anlaşma başarısızlıkları

USB Power Delivery’de şarj cihazı, hub ve ana cihaz desteklenen güç düzeyleri üzerinde müzakere eder. Bu zincirde ortak bir çalışma noktası kurulamaması, daha düşük güçle çalışma veya hiç şarj olmama sonucuna yol açabilir; başarısız PD müzakeresi HDMI video yolundan bağımsız olabilir.

PD müzakeresi başarısız olduğunda sistemin davranışı cihaza göre değişebilir: bazı kurulumlar daha düşük güçte çalışır, bazıları ise şarjı başlatmaz. Bu nedenle “her başarısızlık 5 V’a düşer” gibi evrensel bir sonuç varsaymayın.

Adaptör sınırlamaları ve güç kaynaklı bir dock'un daha iyi uyumluluk yolu olduğu durumlar

Kompakt hub, taşınabilirlik ve az sayıda bağlantı için uygundur; ancak tek bir PD kaynağını hub devreleri ve USB üzerinden beslenen çevre birimleriyle paylaşır. Güç kaynaklı dock ise kendi güç adaptörüne sahip olduğu için çok sayıda USB üzerinden beslenen aygıt ve sürekli masaüstü yükünde daha fazla güç bütçesi sağlayabilir. Bununla birlikte ekran sayısı ve çözünürlük desteği dock modeline ve ana cihazın görüntü yeteneklerine bağlıdır.

Dock’a geçmek için güçlü işaretler: doğrudan şarj kararlı olduğu halde hub üzerinden sürekli güç sınırına girilmesi, çok sayıda USB üzerinden beslenen aygıt kullanılması veya çalışma yükü altında şarjın düzenli olarak tüketimin gerisinde kalmasıdır. Çözüm türlerini karşılaştırırken çözüm türleri ve şarj geçişi kılavuzundaki bağlantı gereksinimlerini de kontrol edin.

Örnek olarak, 4K ekran ve harici SSD gibi sürekli yükler kompakt bir hub’ın güç marjını tüketebilir. Güç kaynaklı bir dock ancak ana cihazın video gereksinimini ve gereken ana cihaz PD çıkışını açıkça destekliyorsa daha uygun bir çözüm olur.

HDMI Kullanırken Şarj SSS

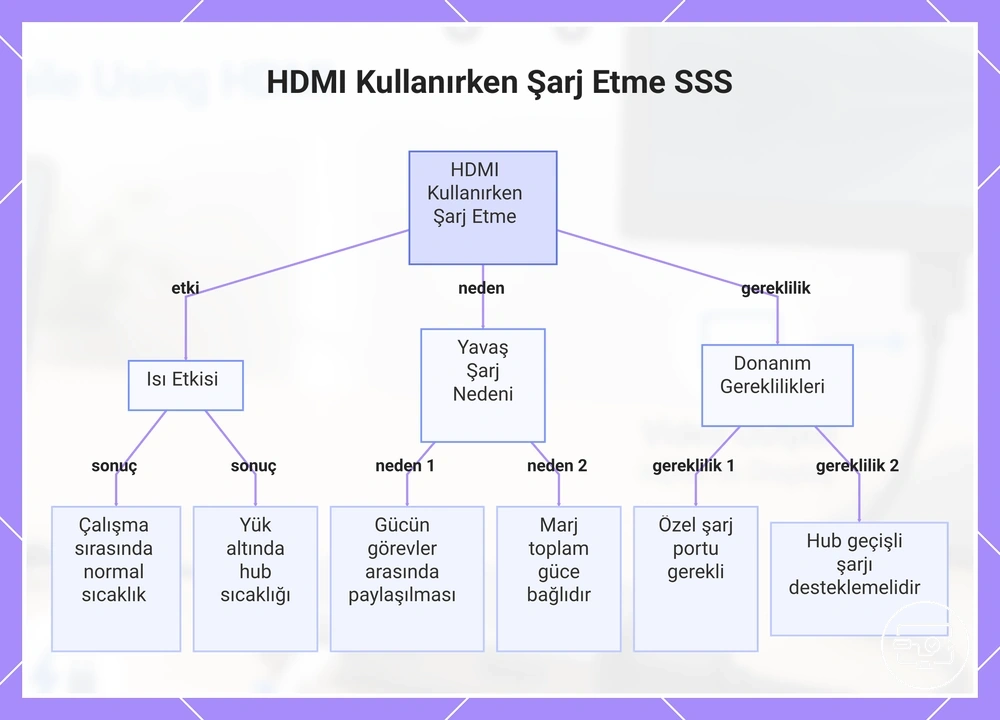

Bu SSS, HDMI kullanırken PD şarjında en sık görülen dört kararı özetler: normal ısıyı ayırt etmek, şarj cihazı gücünü seçmek, çevre birimi eklenince şarjın neden değiştiğini anlamak ve bir şarj portunun hızlı şarj garantisi olup olmadığını değerlendirmek.

Bir USB-C HDMI hub'ın şarj olurken ısınması normal midir?

Evet. Hub’ın PD güç dönüştürmesi, HDMI denetleyicisi ve veri yolları nedeniyle ılık veya sıcak hissedilmesi normal olabilir. Ancak yanık kokusu, duman, beklenmedik kapanma veya tekrarlayan bağlantı kesintileri normal ısı belirtisi değildir; bu durumda kullanımı durdurun ve donanımı kontrol ettirin.

HDMI + şarj geçişi için genellikle hangi şarj cihazı watt değeri gereklidir?

Evrensel tek bir watt değeri yoktur. Uygun şarj cihazı, ana cihazın beklediği USB-C PD gücünü karşılamalı; ayrıca hub’ın kendi tüketimi ve USB üzerinden beslenen çevre birimleri için yeterli güç marjı bırakmalıdır. Hub’ın PD geçiş sınırı, daha güçlü bir şarj cihazının ana cihaza ne kadar güç ulaştırabileceğini ayrıca sınırlar.

HDMI veya çevre birimleri bağladığımda cihaz neden şarj olmayı durduruyor?

HDMI etkinleştiğinde ana cihazın görüntü işleme yükü ve hub’ın HDMI devresi devreye girer; USB üzerinden beslenen çevre birimleri de ek güç çekebilir. Bu ek tüketim, ana cihaza ulaşan güçle birlikte değerlendirildiğinde net şarjı sıfıra veya negatife çevirebilir.

1. HDMI ve USB üzerinden beslenen çevre birimlerini çıkarın; şarjın tek başına kararlı olduğunu doğrulayın.
2. HDMI’yı yeniden bağlayın; pilin artma/sabit kalma/azalma davranışını gözlemleyin.
3. Çevre birimlerini tek tek ekleyerek hangi yükte sonucun değiştiğini belirleyin.

Bu yöntem, sorunun bir PD müzakere hatasından mı yoksa toplam güç bütçesinin daralmasından mı kaynaklandığını ayırmaya yardımcı olur.

Şarj portu olan bir adaptör, HDMI kullanımı sırasında hızlı şarjı garanti eder mi?

Hayır. Bir “şarj” veya “PD In” portunun bulunması, yalnızca geçiş şarjı için bir yol bulunduğunu gösterebilir; hızlı şarj için ana cihaz, şarj cihazı, kablo ve hub’ın ortak bir PD güç düzeyinde çalışması ve hub’ın yeterli geçiş kapasitesi sunması gerekir.

• Hub geçiş sınırı: Şarj cihazı daha yüksek watt değerinde olsa bile ana cihaza ulaşan gücü sınırlayabilir.
• PD müzakeresi: Ortak uygun güç profili kurulamıyorsa sistem daha düşük güçte çalışabilir veya şarj başlamayabilir.
• Ana cihaz politikası: Pil doluluğu, sıcaklık ve iş yükü nedeniyle cihaz geçerli bir PD bağlantısında bile daha az güç çekebilir.
• Aktif yük: Ana cihaza gelen güç tüketimden azsa pil, HDMI çalışırken boşalmaya devam edebilir.

Bu nedenle hızlı şarjı değerlendirirken port etiketinden çok müzakere edilen güç + hub geçiş sınırı + gerçek kullanım yükü üçlüsünü kontrol edin.
