USB-C-zu-HDMI mit Laden: Power-Delivery-Passthrough-Kompatibilität
Ja: Gleichzeitige HDMI-Ausgabe und Laden über einen USB‑C-Hub funktionieren, wenn der Host-Anschluss Video über DisplayPort Alt Mode oder eine kompatible Thunderbolt-Verbindung ausgeben und zugleich USB Power Delivery aufnehmen kann, der Hub einen echten PD-Eingang mit Passthrough besitzt und Ladegerät sowie Kabel genügend Leistung innerhalb der Grenzen von Hub und Host bereitstellen. Entscheidend ist die am Host tatsächlich verfügbare Leistung: Liegt sie unter dem momentanen Verbrauch, lädt das Gerät langsam oder entlädt sich trotz angeschlossenem Netzteil.
Kompatibilitäts- und Leistungscheck
Prüfen Sie vier Kernbedingungen und die optionale Zusatzlast. Daraus ergibt sich, ob HDMI-Ausgabe und Laden über denselben USB‑C-Hub grundsätzlich zusammen funktionieren und ob die Ladeleistung voraussichtlich ausreicht.
Der Check bewertet stabile technische Bedingungen, keine aktuelle Händlerangabe. Ein Ladegerät mit höherer Nennleistung kann die Grenzen von Host, Kabel oder Hub nicht überschreiben.
Diese Kombination setzt ein Hostgerät mit Videoausgabe über USB‑C, einen Hub oder Adapter mit USB-PD-Passthrough und eine passende Stromquelle voraus. Ein HDMI-Bild allein bestätigt nur den Videopfad; es bestätigt weder die ausgehandelte Ladeleistung noch schnelles Laden.
Für die Beurteilung sind fünf Variablen entscheidend:
- Video- und Ladefähigkeit des Host-Anschlusses
- USB-PD-Aushandlung zwischen Stromquelle, Hub und Host
- Passthrough-Grenze und Eigenbedarf des Hubs
- Leistungsfähigkeit von Ladegerät und USB‑C-Kabel
- aktueller Verbrauch des Hostgeräts und angeschlossener Peripherie
Auch bei einem USB‑C-zu-HDMI-Hub mit Ladeanschluss begrenzen Passthrough-Grenze, Kabel und Host-Aufnahme die tatsächlich verfügbare Ladeleistung während der HDMI-Nutzung.
Was „Laden während der HDMI-Nutzung“ bei USB-C-Adaptern und Hubs bedeutet
„Laden während der HDMI-Nutzung“ bedeutet, dass ein USB‑C-Hub dem Hostgerät über USB Power Delivery (PD) Passthrough Strom zuführt, während derselbe Hub gleichzeitig ein Videosignal an seinen HDMI-Ausgang weitergibt. Dafür braucht der Hub einen als PD In, Power In oder Ladeeingang gekennzeichneten USB‑C-Anschluss; Stromquelle, Hub und Host handeln die zulässige Leistung aus.

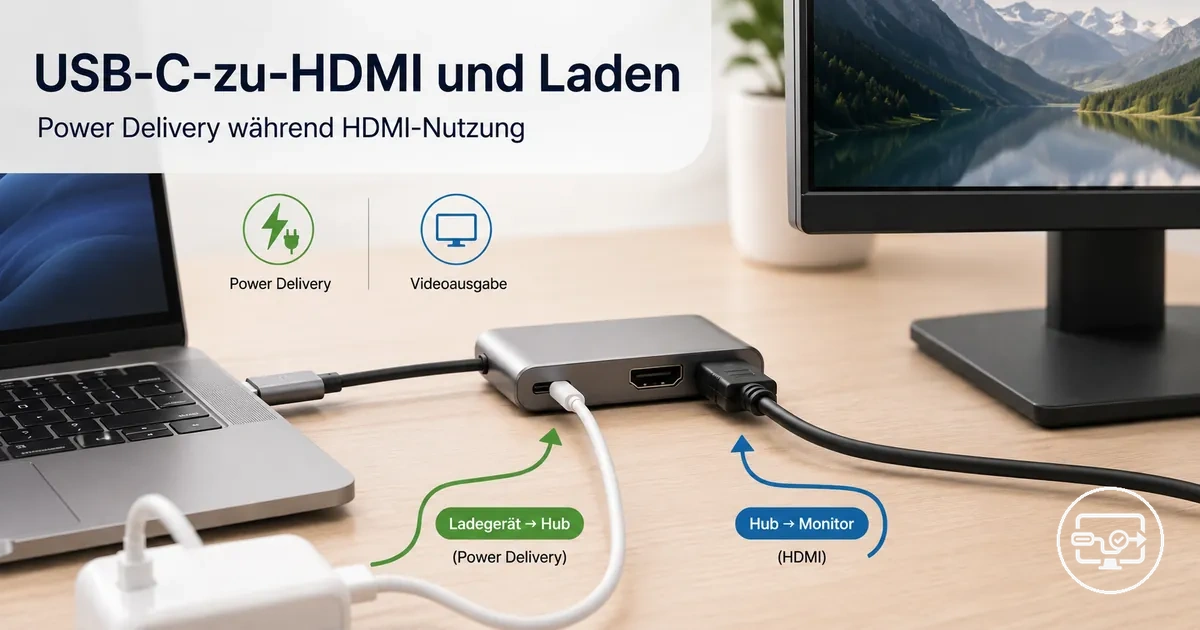

Der typische Aufbau lautet: Hostgerät → USB‑C-Hub → HDMI-Display, zusätzlich Netzteil → PD-Eingang des Hubs. Der Hub versorgt dabei seine eigene Elektronik und gegebenenfalls busgespeiste USB-Peripherie; nur die innerhalb der jeweiligen Grenzen verbleibende und ausgehandelte Leistung kann an den Host weitergegeben werden.
Für gleichzeitige Videoausgabe und Laden müssen auf der Hub-Seite diese Bedingungen erfüllt sein:
- Der Hub besitzt einen separaten USB‑C-Eingang, der ausdrücklich für PD-Passthrough vorgesehen ist.
- Ladegerät und USB‑C-Kabel unterstützen die benötigte Leistung, ohne die Eingangs- oder Passthrough-Grenze des Hubs zu überschreiten.
- Der Host kann über denselben USB‑C-Anschluss Video ausgeben und Ladestrom annehmen, während HDMI aktiv ist.
Die Videoausgabe kann korrekt funktionieren, obwohl das Laden langsam ist oder ausbleibt. Ein stabiles HDMI-Bild bestätigt daher nicht die PD-Ladeleistung. Entscheidend ist, welche Leistung am Host ankommt und wie hoch dessen momentaner Verbrauch ist.

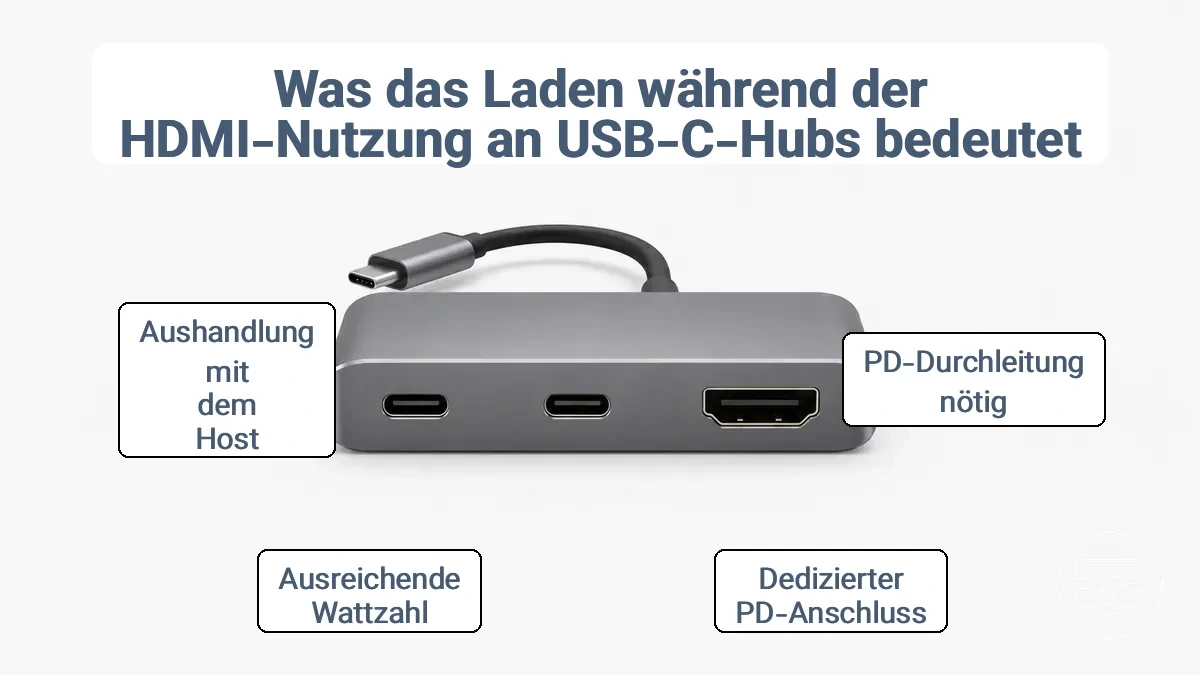

Das folgende Bild zeigt die drei relevanten Verbindungen: USB‑C zum Host, HDMI zum Display und den USB‑C-PD-Eingang für das Netzteil.
HDMI-Ausgangspfad vs. Power-Delivery-Eingangspfad im selben Adapter
Ein Hub mit HDMI-Ausgang und PD-Eingang verarbeitet zwei unterschiedliche Funktionen: Der Videopfad transportiert das Bildsignal, während der Strompfad die USB-PD-Leistung aushandelt und an den Host weitergibt. Die Pfade sind funktional getrennt, teilen sich aber die Hub-Elektronik und das verfügbare Eingangsleistungsbudget; der Eigenbedarf des HDMI-Controllers und weiterer Ports kann deshalb die an den Host weitergegebene Leistung verringern.
Videopfad
USB‑C-Video vom Host wird im Hub für den HDMI-Ausgang umgesetzt und zum Display übertragen. Ein funktionierender Videopfad sagt nichts über die Höhe der Ladeleistung aus.
Strompfad
Das Netzteil speist den PD-Eingang; Hub und Host handeln eine zulässige Leistung aus. Hub-Eigenbedarf und busgespeiste Peripherie reduzieren die verfügbare Reserve.

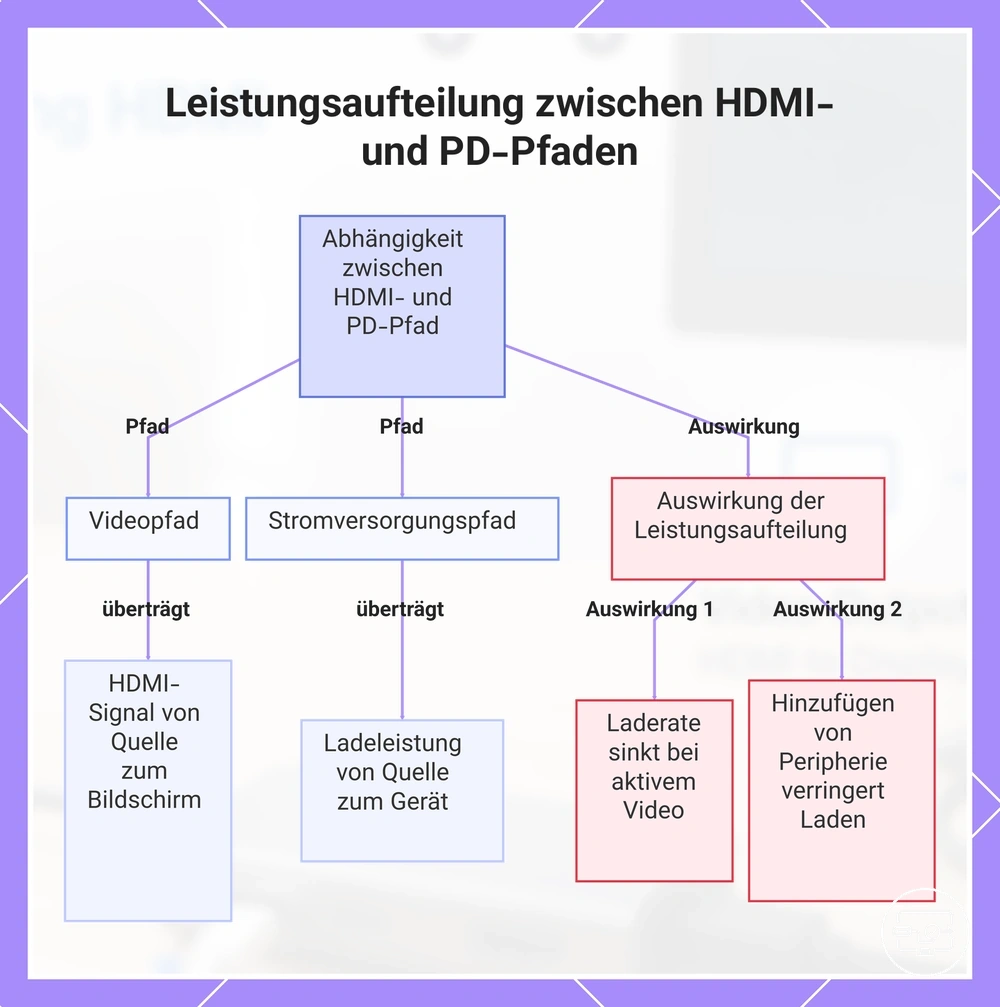

Das Diagramm veranschaulicht diese beiden Pfade. Für die Ladebeurteilung ist vor allem wichtig, dass Video-Funktion und Ladeleistung separat geprüft werden.
Häufige Missverständnisse zu „Ladeanschlüssen“ und „Power-Passthrough“
Ein als „Laden“ oder „PD“ gekennzeichneter Anschluss beschreibt seine Funktion, garantiert aber weder die volle Nennleistung des Netzteils noch schnelles Laden am Host. Maßgeblich sind die ausgehandelte Leistung und die Grenzen von Ladegerät, Kabel, Hub und Host.
Die häufigsten Fehlannahmen lassen sich direkt ihrer technischen Bedeutung und der praktischen Folge gegenüberstellen:
| Annahme | Technische Realität | Praktische Auswirkung |
|---|---|---|
| „PD In“ bedeutet volle Ladeleistung am Notebook. | Die Anschlusskennzeichnung bestätigt den Stromeingang. Die am Host ankommende Leistung bleibt durch Ladegerät, Kabel, Hub-Passthrough und Host-Aufnahme begrenzt. | Der Host kann langsamer laden als direkt am Netzteil. |
| Die gesamte Netzteilleistung wird an den Host durchgereicht. | Der Hub benötigt selbst Leistung; busgespeiste USB-Peripherie kann zusätzlich aus demselben Eingangsbudget versorgt werden. | Mit zusätzlicher Last sinkt die Reserve für den Host. |
| Wenn HDMI funktioniert, funktioniert auch schnelles Laden. | Video- und PD-Funktion werden getrennt ausgehandelt bzw. verarbeitet. | HDMI kann stabil sein, obwohl nur wenig oder keine Netto-Ladeleistung für den Akku übrig bleibt. |
Was sich ändert, ist die tatsächlich verfügbare Leistung; was gleich bleibt, ist die Funktion des Anschlusses. Deshalb sollte die Ladeleistung anhand der PD- und Passthrough-Spezifikationen sowie des realen Ladeverhaltens beurteilt werden – nicht allein anhand der Anschlussbezeichnung.

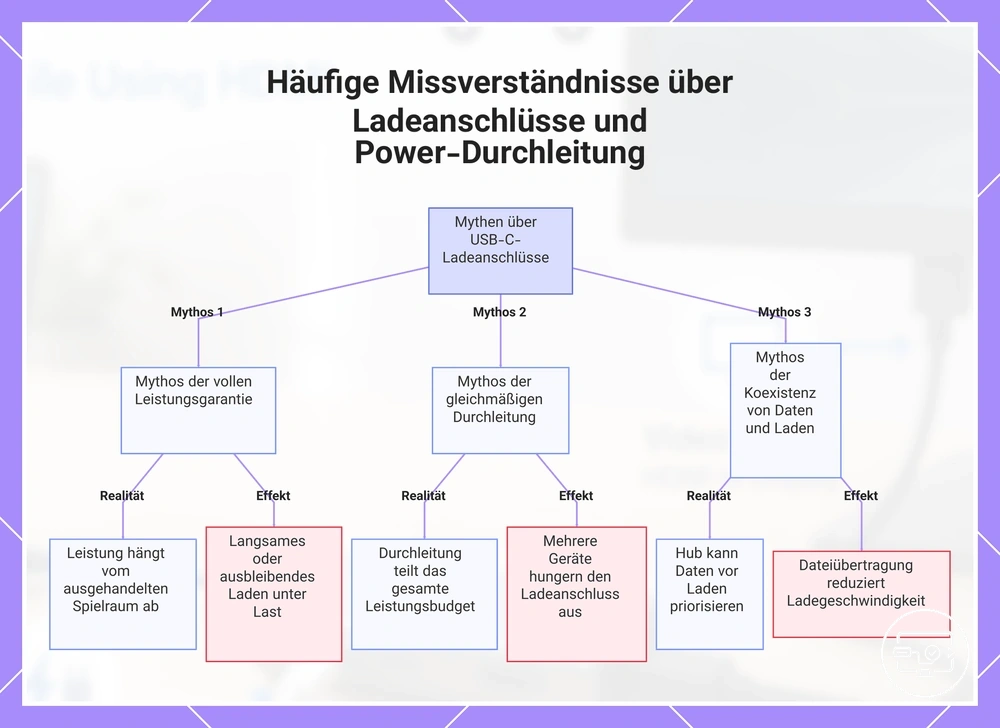

Die Grafik fasst dieselbe Unterscheidung zwischen Anschlussbezeichnung, ausgehandelter Leistung und praktischem Ladeergebnis visuell zusammen.
Kompatibilitätsanforderungen für HDMI-Ausgabe und PD-Lade-Passthrough
Gleichzeitiger HDMI-Ausgang und PD-Lade-Passthrough setzt vier Ebenen voraus: Video-Fähigkeit des Host-Anschlusses, Ladeannahme des Hosts, PD-Passthrough des Hubs sowie eine passende Leistungsversorgung durch Ladegerät und Kabel. Fehlt eine grundlegende Fähigkeit, kann die Kombination über diesen Anschluss nicht wie vorgesehen funktionieren.
Nicht jeder USB‑C-Anschluss unterstützt Videoausgabe. Für HDMI benötigt der Host in der Regel DisplayPort Alt Mode oder eine kompatible Thunderbolt-Verbindung; für Laden über den Hub muss derselbe Host-Anschluss außerdem Strom als USB-PD-Senke annehmen können.

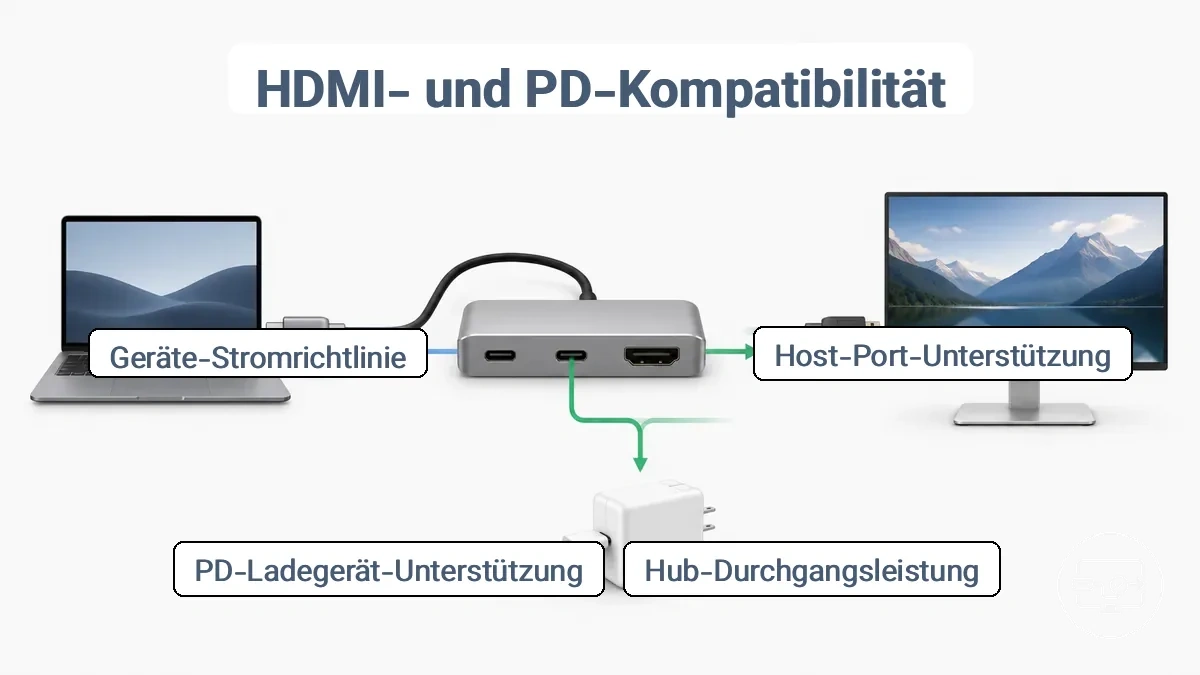

Die folgende Entscheidungskette zeigt, an welcher Ebene eine Konfiguration scheitern oder nur eingeschränkt laden kann.
- Host: Videoausgabe und Ladeannahme müssen am verwendeten USB‑C-Anschluss unterstützt werden.
- Hub: Ein echter PD-Eingang mit Passthrough ist erforderlich; die zulässige Host-Leistung kann unter der Eingangsleistung des Ladegeräts liegen.
Ein Hub verbraucht selbst Leistung für Controller, Signalwandlung und gegebenenfalls busgespeiste Ports. Hersteller können „PD Input“ und „PD Output/Passthrough“ unterschiedlich angeben; für die Praxis ist deshalb die maximal an den Host weitergebbare Leistung entscheidender als die reine Eingangsleistung.
Auch bei ausreichender Stromquelle bestimmt das Hostgerät, welches PD-Profil es akzeptiert. Temperatur, Akkuzustand, Firmware und aktuelle Systemlast können die Ladeleistung reduzieren. Mehr Nennleistung am Ladegerät erzwingt daher keine höhere Ladeleistung am Host.
Mit dieser Checkliste lassen sich die Mindestbedingungen vor einem Produkttausch oder einer tieferen Fehlersuche prüfen:
- Unterstützt der verwendete USB‑C-Anschluss des Hostgeräts Video über DisplayPort Alt Mode oder eine kompatible Thunderbolt-Verbindung?
- Akzeptiert das Hostgerät Laden über genau diesen USB‑C-Anschluss?
- Unterstützt der Hub ausdrücklich USB-PD-Passthrough über einen separaten Stromeingang?
- Ist die maximale Passthrough-Leistung des Hubs für den Ladebedarf des Hosts ausreichend?
- Unterstützen Ladegerät und USB‑C-Kabel die benötigte Leistungsstufe?
- Bleibt auch unter der geplanten System- und Peripherielast genügend Netto-Leistung zum Laden übrig?
USB-C-Fähigkeiten des Hostgeräts, die entscheiden, ob Video und Laden koexistieren können
Am Host sind Video-Fähigkeit und Ladeannahme zwei getrennte Merkmale. Die Tabelle zeigt, welche Eigenschaft welche Funktion ermöglicht.
| Host-Fähigkeit | Erforderlicher Zustand | Wenn sie fehlt oder begrenzt ist |
|---|---|---|
| Videoausgabe | DisplayPort Alt Mode oder eine kompatible Thunderbolt-Verbindung am verwendeten USB‑C-Port | Kein HDMI-Signal über einen passiven/Alt-Mode-basierten USB‑C-HDMI-Hub. |
| Ladeannahme | Der Port muss das Hostgerät über USB Power Delivery laden können. | HDMI kann funktionieren, während Laden über diesen Pfad ausbleibt. |
| Akzeptierte Ladeleistung | Das Hostgerät akzeptiert nur unterstützte PD-Profile und kann die Aufnahme dynamisch begrenzen. | Laden ist möglich, aber unter Last oder bei bestimmten Akku-/Temperaturzuständen langsamer. |
Adapter- oder Hub-Grenzen, die das Power-Delivery-Passthrough-Verhalten beeinflussen
Auf Hub-Seite begrenzen vor allem PD-Eingangsleistung, maximale Host-Passthrough-Leistung, Eigenbedarf und Port-Last das Ladeergebnis. Ein höher dimensioniertes Netzteil hilft nur bis zu der Grenze, die Hub, Kabel und Host tatsächlich aushandeln und weitergeben können.
Diese Spezifikationen sind für die Beurteilung wichtiger als die bloße Aufschrift „PD“:
| Attribut | Was es beschreibt | Praktische Bedeutung |
|---|---|---|
| PD-Eingangsleistung | Welche USB-PD-Leistung der Hub vom Netzteil annehmen kann. | Sie begrenzt das gesamte eingehende Leistungsbudget. |
| Host-Passthrough-Leistung | Welche Leistung der Hub maximal an den Host weitergeben kann. | Sie kann niedriger als die Eingangsleistung sein. |
| Eigenbedarf | Leistung für Hub-Controller, HDMI-Wandlung und interne Elektronik. | Verringert die Reserve innerhalb des Gesamtbudgets. |
| Busgespeiste Ports | Leistung, die USB-Zubehör aus dem Hub bezieht. | Mehr Peripherielast kann die zum Host verfügbare Reserve verringern. |

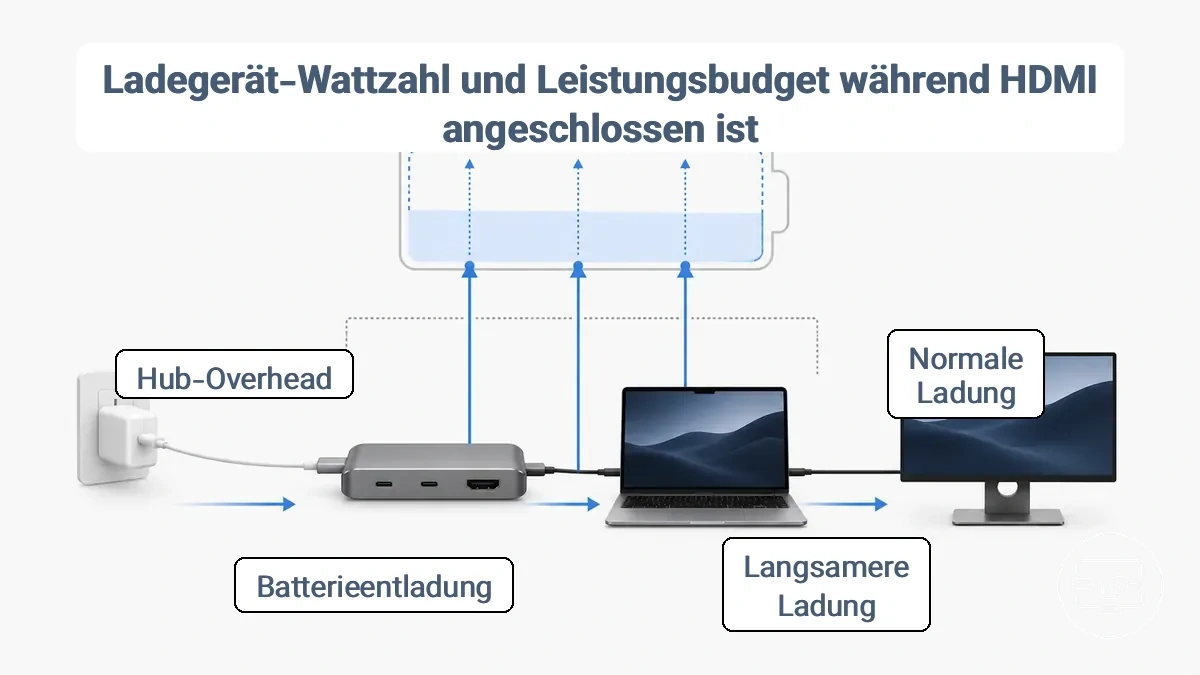

Ladegerät-Wattzahl und Leistungsbudget bei angeschlossenem HDMI
Für das Ladeergebnis zählt nicht nur die Nennleistung des Netzteils, sondern die Leistung, die nach USB-PD-Aushandlung tatsächlich am Host ankommt. Sie wird durch Ladegerät, USB‑C-Kabel, Hub-Passthrough und die maximale Host-Aufnahme begrenzt; zusätzlich benötigen der Hub und busgespeiste Peripheriegeräte einen Teil des Eingangsbudgets.
Die entscheidende Größe ist die Netto-Leistungsreserve am Host: an den Host gelieferte Leistung minus aktueller Verbrauch des Hostgeräts. Ist die Reserve positiv, kann der Akku laden; liegt sie ungefähr bei null, bleibt der Ladezustand eher stabil; ist sie negativ, entlädt sich der Akku trotz angeschlossenem Netzteil.
Leistungsbeziehung
Netto-Reserve = am Host ankommende Leistung − aktueller Hostverbrauch. Ein separat mit Netzstrom versorgter HDMI-Monitor bezieht seinen Geräteverbrauch nicht über HDMI aus dem Hub. Zum Hub-Budget zählen dagegen dessen eigene Elektronik und USB-gespeiste Geräte.
Eine geringe Systemlast lässt mehr der an den Host gelieferten Leistung für den Akku übrig; rechenintensive Aufgaben erhöhen dagegen den Hostverbrauch. Zusätzliche USB-Peripherie kann gleichzeitig das Hub-Budget belasten. Deshalb kann dieselbe Hardware-Konfiguration je nach Arbeitslast zwischen Laden, Halten des Akkustands und Nettoentladung wechseln.
Die drei Zustände lassen sich ohne erfundene Universal-Wattzahl direkt über die Netto-Reserve einordnen:
| Netto-Reserve am Host | Bedeutung | Typisches Ladeergebnis |
|---|---|---|
| Positiv | Ankommende Leistung ist höher als der aktuelle Hostverbrauch. | Akku lädt; die Geschwindigkeit hängt von der Höhe der Reserve und der Ladecharakteristik des Geräts ab. |
| Nahe null | Ankommende Leistung und Hostverbrauch sind ungefähr ausgeglichen. | Akkustand bleibt eher stabil oder ändert sich nur langsam. |
| Negativ | Der Host verbraucht mehr Leistung, als über den Hub ankommt. | Akku entlädt sich trotz angeschlossenem Netzteil. |
So wählen Sie eine Ladegerät-Wattzahl, die zum Hostgerät und zum Hub passt
Wählen Sie das Ladegerät vom Host ausgehend und prüfen Sie anschließend die Grenzen von Hub und Kabel. Eine sinnvolle Zielgröße ist die Leistung des Original- oder Herstellerladegeräts des Hostgeräts zuzüglich Reserve für Hub und busgespeiste Peripherie, soweit der Hub diese Leistung überhaupt annehmen und weitergeben kann.
- Prüfen Sie die Nennleistung des Original- oder empfohlenen Host-Ladegeräts. Sie ist ein guter Referenzwert dafür, welche Ladeleistung das Gerät unter hoher Last typischerweise erwartet.
- Prüfen Sie am Hub getrennt PD Input und Host-Passthrough/Output. Die niedrigere relevante Grenze kann die am Notebook verfügbare Leistung begrenzen.
- Berücksichtigen Sie USB-Geräte, die ihren Strom aus dem Hub beziehen. Externe Laufwerke, Ethernet-Controller oder weitere USB-Geräte reduzieren die Reserve des gemeinsamen Eingangsbudgets.
- Verwenden Sie ein USB‑C-Kabel, das für die benötigte Leistungsstufe freigegeben ist. Für mehr als 60 W ist ein entsprechend ausgelegtes 5-A-Kabel mit elektronischer Kennzeichnung (E-Marker) erforderlich.
- Wählen Sie eine Stromquelle mit ausreichender Reserve, ohne zu erwarten, dass eine höhere Nennleistung die Grenzen von Host, Kabel oder Hub überwindet.
Das Hostgerät nimmt nur die Leistung auf, die es unterstützt und aktuell anfordert. Ein 100-W- oder stärkeres Netzteil macht einen Hub mit niedrigerer Passthrough-Grenze daher nicht automatisch schneller.
Warum das Laden langsam sein kann oder der Akku sich während der HDMI-Nutzung trotzdem entladen kann
Langsames Laden oder Batterieentladung während der HDMI-Nutzung entsteht, wenn die am Host ankommende Leistung im Verhältnis zum aktuellen Verbrauch zu gering ist. HDMI-Ausgabe kann den Hostverbrauch durch Grafik- und Display-Verarbeitung erhöhen; zusätzlich können Hub-Eigenbedarf und busgespeiste USB-Geräte das verfügbare Eingangsbudget verringern.
Die wichtigsten Ursachen unterscheiden sich danach, ob sie den Hostverbrauch erhöhen oder die verfügbare Leistung begrenzen:
| Faktor | Wirkung auf das Leistungsbudget | Ergebnis |
|---|---|---|
| Hohe Host-Arbeitslast | CPU/GPU und Display-Pipeline verbrauchen mehr Leistung. | Die Lade-Reserve sinkt; bei negativer Reserve entlädt sich der Akku. |
| Busgespeiste USB-Peripherie | Zubehör bezieht Leistung aus dem Hub-Eingangsbudget. | Weniger Reserve steht für Hub und Host zur Verfügung. |
| Hub-Eigenbedarf und Passthrough-Grenze | Ein Teil der Eingangsleistung bleibt im Hub; die Host-Ausgabe kann zusätzlich begrenzt sein. | Die am Host ankommende Leistung kann unter der Netzteil-Nennleistung liegen. |
| Host-, Kabel- oder PD-Profilgrenze | Die ausgehandelte Leistung bleibt unter dem theoretischen Maximum des Netzteils. | Schnelles Laden wird begrenzt oder fällt auf eine niedrigere Leistungsstufe zurück. |
Entscheidungsregel: Sinkt der Akkustand nur unter hoher Last, ist die Konfiguration nicht zwingend defekt; sie liefert dann schlicht weniger Netto-Leistung, als der Host in diesem Zustand verbraucht.
Hitze und Zuverlässigkeit beim Laden über einen USB-C-HDMI-Hub
Ein USB‑C-HDMI-Hub kann beim gleichzeitigen Laden und bei aktiver Videoausgabe spürbar warm werden, weil seine Strom- und Signalwandler Verlustleistung erzeugen. Wärme allein beweist keinen Defekt; entscheidend sind Stabilität, Geruch, sichtbare Veränderungen und die Hinweise des Herstellers.
Mit höherer elektrischer Last – etwa durch PD-Passthrough und mehrere busgespeiste USB-Geräte – steigt typischerweise die Verlustleistung im Hub. Hohe Temperatur kann Schutzmechanismen auslösen oder mit Aussetzern einhergehen, aber ein einzelner Display-Aussetzer ist kein eindeutiger Beweis für Überhitzung; auch Kabel, PD-Aushandlung oder Signalqualität kommen als Ursache infrage.
Für die Praxis ist eine beobachtbare Zustandsgrenze hilfreicher als eine pauschale Temperaturzahl. Bleibt der Hub nur warm und arbeitet stabil, ist das meist unkritisch. Brandgeruch, Rauch, sichtbare Verformung oder wiederholte unerwartete Abschaltungen sind dagegen Abbruchsignale. Bei solchen Anzeichen sollte die Nutzung beendet und die Hardware geprüft oder ersetzt werden.
| Normale Wärme | Bedenkliche Hitze |
|---|---|
| Hub fühlt sich warm an | Hub ist zu heiß, um ihn bequem zu halten |
| Leistung bleibt stabil | Aussetzer oder Drosselung treten auf |
| Keine ungewöhnlichen Gerüche | Brandgeruch vorhanden |
Wann Hub-Wärme normal ist vs. wann Überhitzung ein echtes Problem ist
Normale Betriebswärme entsteht durch Stromwandlung und Signalverarbeitung. Eine problematische thermische Situation sollte dagegen über mehrere beobachtbare Warnsignale beurteilt werden; ohne Herstellerspezifikation ist eine universelle Oberflächentemperatur kein verlässlicher Grenzwert.
Die folgende Diagnose ordnet Signale vorsichtig einer möglichen Ursache und einer sicheren nächsten Handlung zu:
| Signal | Mögliche Erklärung | Nächste Handlung |
|---|---|---|
| Nur warm, Betrieb stabil, kein Geruch | Normale Verlustleistung des Hubs. | Weiter beobachten und für Luftzirkulation sorgen. |
| Sehr heiß und wiederholte Aussetzer/Abschaltungen | Hohe elektrische oder thermische Last; andere Ursachen wie Kabel- oder PD-Probleme bleiben möglich. | Last reduzieren, Hub abkühlen lassen und anschließend mit minimaler Konfiguration erneut testen. |
| Brandgeruch oder sichtbare Verformung | Möglicher Material- oder Komponentenfehler. | Nutzung sofort beenden und Gerät nicht weiter betreiben, bis es geprüft oder ersetzt wurde. |
| Rauch | Möglicher schwerer thermischer oder elektrischer Fehler. | Stromzufuhr beenden, sofern dies gefahrlos möglich ist, und den Hub nicht weiter verwenden. |
Wenn die Wärme und die Aussetzer nach dem Trennen stromintensiver Peripherie deutlich abnehmen, spricht das dafür, dass die Last mitverursachend war; es beweist jedoch nicht, dass keine andere Hardware- oder Kabelursache vorliegt.
Reduzierung von Hitze und Instabilität durch Verringerung der Last und Verbesserung des Luftstroms
Reduzieren Sie zuerst die elektrische Last und verbessern Sie die Luftzirkulation. Das sind risikoarme Maßnahmen, die sowohl thermische Belastung als auch strombedingte Instabilität verringern können.
Gehen Sie dabei in dieser Reihenfolge vor:
- Trennen Sie nicht benötigte busgespeiste USB-Peripheriegeräte und beobachten Sie, ob Temperatur und Stabilität sich verbessern.
- Platzieren Sie den Hub auf einer festen, offenen Oberfläche und verdecken Sie keine Lüftungsflächen; vermeiden Sie direkte Wärmequellen.
- Verwenden Sie unbeschädigte, für die benötigte Leistung und Datenrate geeignete Kabel. Sehr lange oder für die Stromstärke ungeeignete Kabel können Spannungsabfall und Instabilität begünstigen.
- Prüfen Sie, ob Ladegerät und Hub genügend Leistungsreserve für Host und angeschlossene USB-Geräte bieten; reduzieren Sie andernfalls die Last oder verwenden Sie eine passend dimensionierte Stromversorgung innerhalb der Hub-Spezifikation.
- Wenn sich der Hub heiß anfühlt, trennen Sie einige Geräte, um die Last zu reduzieren.
Wird der Hub trotz minimaler Last ungewöhnlich heiß oder treten Warnsignale wie Brandgeruch, Verformung oder wiederholte Abschaltungen auf, beenden Sie die Nutzung statt die Konfiguration weiter zu belasten.
Einrichtungspraktiken zur Vermeidung von Ladeausfällen
Eine feste Anschlussreihenfolge ist keine Voraussetzung des USB-PD-Protokolls, kann bei der Fehlersuche aber helfen, weil sie Strom- und Videopfad nacheinander überprüfbar macht. Für einen stabilen Aufbau sind vor allem ein kompatibler Host-Port, ein echter PD-Passthrough-Hub, ein passendes Ladegerät und ein ausreichend dimensioniertes USB‑C-Kabel wichtig.
Nutzen Sie diese Reihenfolge als reproduzierbaren Testablauf, nicht als Garantie dafür, dass eine bestimmte Hardwarekombination kompatibel ist:
- Schließen Sie das Ladegerät an den PD-Eingang des Hubs an.
- Verbinden Sie den Hub mit dem USB‑C-Anschluss des Hostgeräts und prüfen Sie, ob der Host Laden erkennt.
- Schließen Sie anschließend das HDMI-Kabel an Hub und Display an und prüfen Sie, ob Video und Ladeanzeige gleichzeitig bestehen bleiben.
- Falls das Laden nach Aktivierung von HDMI stoppt, trennen Sie nur die PD-Stromquelle kurz und verbinden Sie sie erneut, während HDMI angeschlossen bleibt. Beobachten Sie, ob der PD-Vertrag neu aufgebaut wird.
- Bleibt der Fehler bestehen, testen Sie ein anderes für die benötigte Leistung geeignetes USB‑C-Kabel und – wenn möglich – ein kompatibles Ladegerät mit ausreichender Reserve.
- Wenn Ihr Host mehrere video- und ladefähige USB‑C-Anschlüsse besitzt, wiederholen Sie den Test an einem anderen geeigneten Port.
Das Ergebnis lässt sich anschließend in zwei Grundzustände einordnen:
Aushandlung erfolgreich
Video bleibt aktiv und der Host zeigt weiterhin Laden an. Prüfen Sie zusätzlich, ob der Akkustand unter Ihrer typischen Last tatsächlich steigt oder mindestens stabil bleibt.
Aushandlung oder Leistungsreserve unzureichend
HDMI funktioniert, aber Laden stoppt, wird intermittierend oder der Akku fällt weiter. Prüfen Sie PD-Passthrough, Kabel, Ladegerät und Host-Leistungsaufnahme getrennt.
Bleibt der Fehler nach einem sauberen Test bestehen, liegt die Ursache eher bei Kompatibilität oder Leistungsgrenzen als bei der Reihenfolge allein. Die Anleitung zur Einrichtung für stabilen Betrieb führt die Verbindungsschritte im größeren Zusammenhang weiter.

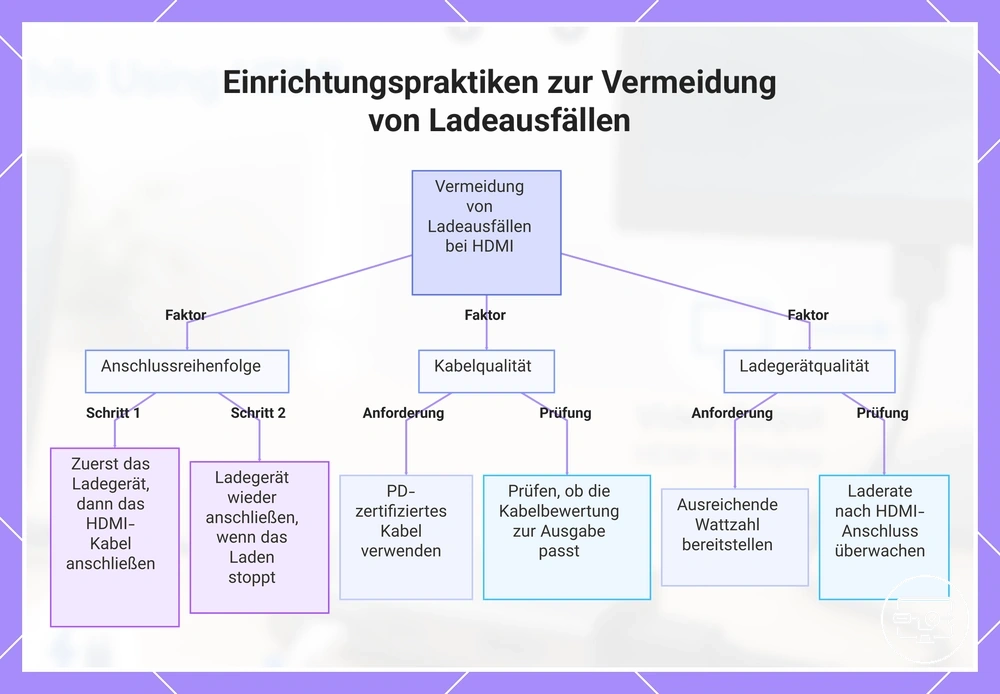

Die Grafik fasst Anschlussreihenfolge, Kabelprüfung und Stromversorgung als systematischen Einrichtungsablauf zusammen.
Anschlussreihenfolge, Kabelqualität und Ladegerätprüfungen zur Vermeidung von PD-Fehlern
Wenn HDMI funktioniert, das Laden aber unzuverlässig ist, sollten Sie zuerst die Stromkette Netzteil → USB‑C-Kabel → Hub-PD-Eingang → Host prüfen. Die Reihenfolge selbst ist dabei nur ein Testwerkzeug; entscheidend sind die unterstützten PD-Profile und Leistungsgrenzen.
Diese vier Prüfungen trennen Kabel-, Ladegerät-, Hub- und Ergebnisprobleme voneinander:
| Prüfpunkt | Was Sie prüfen | Hinweis auf ein Problem |
|---|---|---|
| USB‑C-Kabel | Unbeschädigt und für die benötigte Ladeleistung freigegeben; bei mehr als 60 W 5-A/E-Marker-fähig. | Laden fehlt, bricht ab oder bleibt auf einer niedrigeren Leistungsstufe. |
| Ladegerät | USB-PD-Unterstützung und ausreichende Nennleistung für die Konfiguration. | Direktes Laden am Host funktioniert besser als Laden über den Hub. |
| Hub-PD-Eingang | Richtiger, als PD In/Power In gekennzeichneter Anschluss und dokumentierte Passthrough-Funktion. | HDMI funktioniert, aber der Host erkennt über den Hub keine Stromquelle. |
| Ergebnis am Host | Ladeanzeige und Akkutrend unter gleicher Last beobachten. | Ladeanzeige vorhanden, aber Akkustand fällt: Netto-Leistungsreserve ist negativ. |
Ein sauberer Direktvergleich hilft: Lädt das Hostgerät mit demselben Netzteil und Kabel direkt normal, aber über den Hub nicht, verschiebt sich der Verdacht auf Hub-Passthrough, Hub-Grenze oder die zusätzliche Last.
Neustarten, Anschlussauswahl und Display-Wiederverbindung zur Wiederherstellung der Aushandlung
Wenn gleichzeitiges Laden und HDMI-Ausgabe nach einem Anschlusswechsel ausfallen, kann eine neue Verbindung die USB‑C- und PD-Aushandlung erneut starten. Ein Neustart ist sinnvoll, wenn die Hardware grundsätzlich kompatibel ist, aber der Zustand nach Hot-Plug, Standby oder einem Portwechsel inkonsistent geworden ist.
Verwenden Sie dafür eine minimale, reproduzierbare Wiederverbindungsfolge:
- Trennen Sie HDMI, den Hub vom Host und das Ladegerät vom Hub.
- Beenden Sie bei Bedarf das Hostgerät vollständig oder starten Sie es neu, wenn der Fehler nach Standby oder Hot-Plug aufgetreten ist.
- Schließen Sie das Ladegerät wieder an den PD-Eingang des Hubs an.
- Verbinden Sie den Hub mit einem bekannten video- und ladefähigen USB‑C-Port des Hostgeräts und prüfen Sie zuerst die Ladeerkennung.
- Schließen Sie danach HDMI wieder an und prüfen Sie, ob Video und Laden gleichzeitig bestehen bleiben.
- Falls ein zweiter geeigneter USB‑C-Port vorhanden ist, testen Sie dort dieselbe Minimal-Konfiguration. Bleibt das Verhalten identisch, prüfen Sie als Nächstes Kabel-, Hub- und Leistungsgrenzen.
Stellt ein sauberer Neuaufbau die Funktion nicht wieder her, ist ein reiner Aushandlungszustand weniger wahrscheinlich. Dann sollte die Fehlersuche zu Kompatibilität, Passthrough-Leistung und Kabel wechseln.

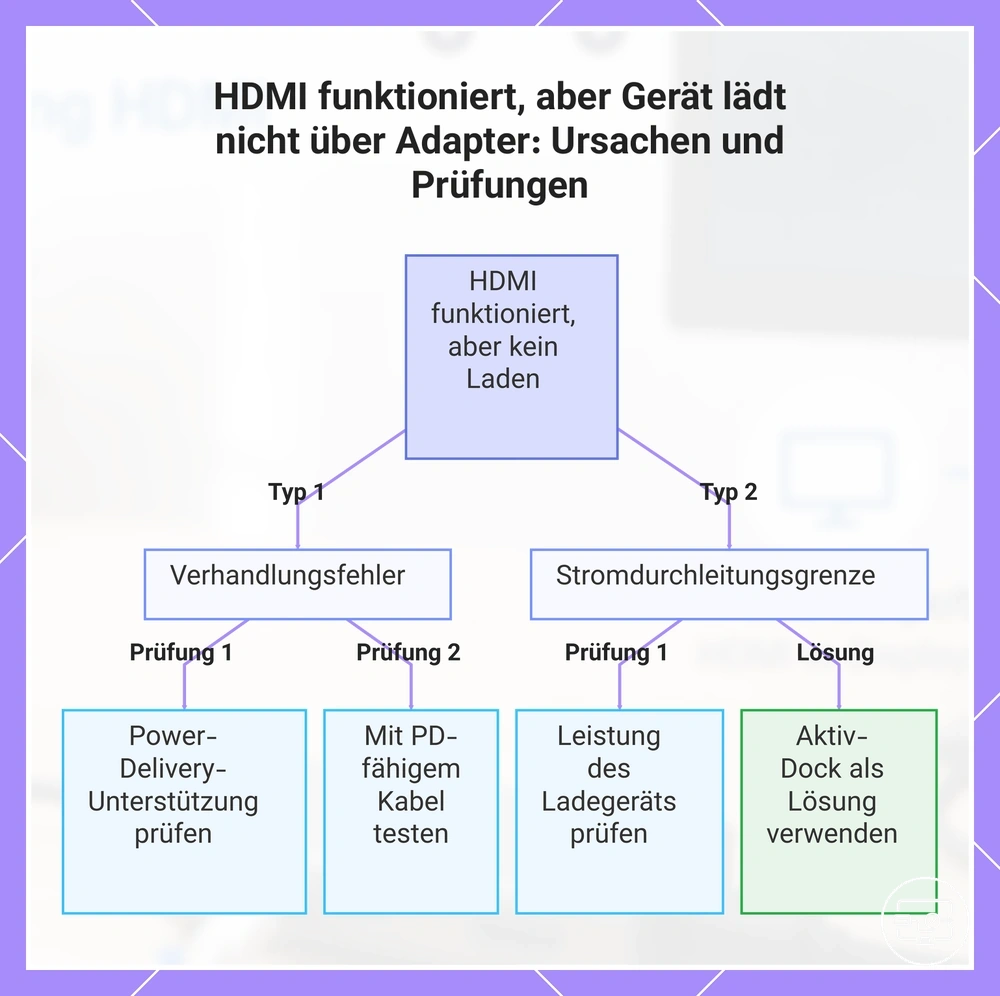

Wenn HDMI funktioniert, das Gerät aber über den Adapter nicht lädt
Wenn HDMI funktioniert, das Gerät über den Hub aber nicht lädt, ist der Videopfad bereits bestätigt. Die Fehlersuche sollte sich deshalb auf den Strompfad konzentrieren: richtiger PD-Eingang, USB-PD-Aushandlung, Kabel und verfügbare Passthrough-Leistung.
Das gleiche Symptom kann aus unterschiedlichen Ursachen entstehen. Die folgende Diagnose trennt die wichtigsten Fälle, bevor ein Adapter vorschnell ersetzt wird.
| Beobachtung | Mögliche Ursache | Prüfung | Nächste Handlung |
|---|---|---|---|
| Host zeigt über den Hub überhaupt kein Laden an | Falscher Hub-Port oder kein echtes PD-Passthrough | Prüfen, ob das Netzteil am ausdrücklich gekennzeichneten PD-In/Power-In-Port steckt und der Hub Passthrough unterstützt. | Richtigen Port verwenden; fehlt Passthrough, ist dieser Hub für gleichzeitiges Laden nicht geeignet. |
| Laden startet nur gelegentlich oder nach Neuverbinden | PD-Aushandlung, Kabel oder Stromquelle instabil/inkompatibel | Mit minimaler Konfiguration, geeignetem Kabel und einem kompatiblen PD-Ladegerät erneut testen. | Kabel bzw. Stromquelle isoliert tauschen und Ergebnis vergleichen. |
| Ladeanzeige vorhanden, Akkustand sinkt unter Last | Zu geringe Netto-Leistungsreserve oder Passthrough-Grenze | Direktladen mit gleicher Systemlast vergleichen und busgespeiste Peripherie entfernen. | Leistungsreserve erhöhen oder Last reduzieren, soweit Hub und Host dies unterstützen. |
Prüfen Sie anschließend vom einfachsten zum spezifischsten Punkt:
- Prüfen Sie die Nennleistung und USB-PD-Unterstützung des Ladegeräts.
- Bestätigen Sie, dass das Hostgerät mit seinem Original- oder empfohlenen Ladegerät direkt normal lädt.
- Testen Sie ein anderes USB‑C-Kabel, das für die benötigte Leistungsstufe geeignet ist.
- Schließen Sie das Ladegerät direkt an den Host an, um Netzteil und Host unabhängig vom Hub zu prüfen.
- Bestätigen Sie, dass der Hub ausdrücklich PD-Passthrough unterstützt und das Netzteil am richtigen PD-Eingang angeschlossen ist.
- Prüfen Sie Herstellerhinweise oder Firmware nur dann, wenn der betreffende Hub aktualisierbare Firmware unterstützt.
- Testen Sie nach Möglichkeit mit einer minimalen Konfiguration ohne zusätzliche USB-Peripherie.
- Prüfen Sie USB‑C- und HDMI-Stecker auf sichtbare Verschmutzung oder Beschädigung; verbogene Kontakte nicht weiter belasten.
Deuten die Tests auf eine Hub-Grenze hin, kann eine aktiv versorgte Dockingstation sinnvoll sein, wenn ihre Host-, Video- und PD-Spezifikationen zur benötigten Konfiguration passen. Für eine systematische Prüfung siehe Probleme rund um Strom.
Ein funktionierender HDMI-Ausgang beweist nur die Video-Kompatibilität. Ob der Host gleichzeitig lädt, hängt separat von PD-Passthrough und ausreichender Netto-Leistung ab.

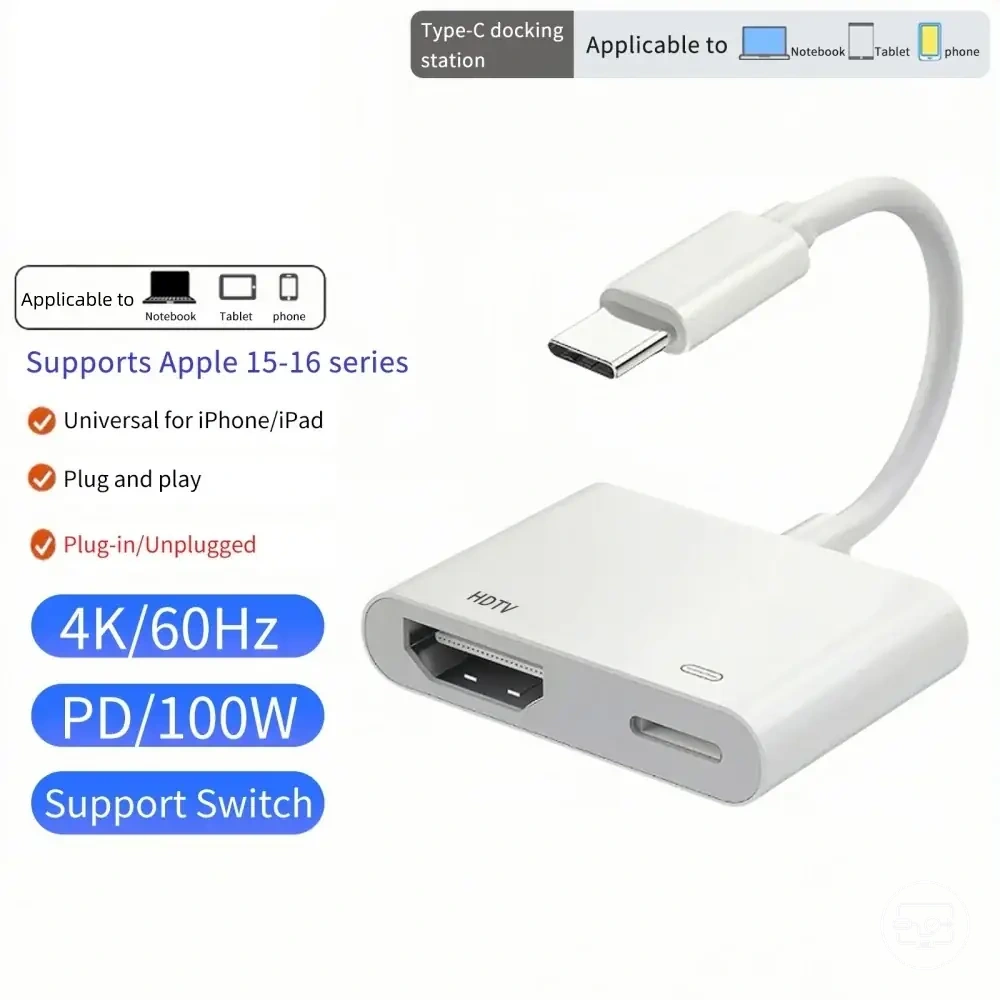

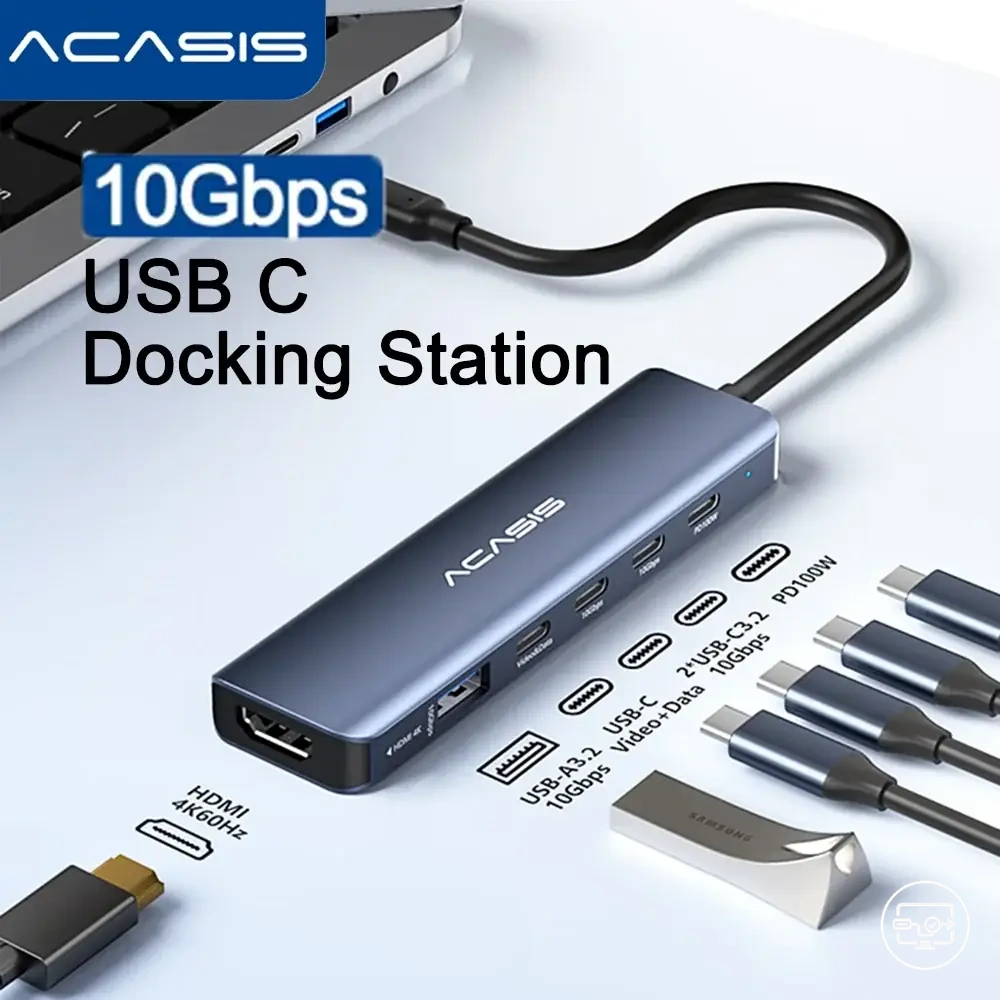

Die vorhandenen Produktbeispiele können den Vergleich von Bauform und Anschlussausstattung erleichtern. Der Produktname allein bestätigt jedoch kein passendes PD-Passthrough; prüfen Sie vor einer Auswahl die dokumentierte Host-Leistung, den PD-Eingang und die Kompatibilität mit Ihrem Gerät.
Die Grafik ordnet die Fehlersuche ebenfalls in zwei Hauptpfade ein: Aushandlungsproblem und Leistungsgrenze.
PD-Aushandlungsfehler durch Inkompatibilität von Ladegerät, Kabel oder Hub
USB Power Delivery legt über einen Aushandlungsprozess fest, welche Spannung und Stromstärke innerhalb der unterstützten Profile genutzt werden. Bei einem Passthrough-Hub sind mehrere Geräte und Grenzen beteiligt; deshalb kann der Strompfad scheitern oder auf eine niedrigere Leistung zurückfallen, obwohl HDMI weiterhin funktioniert.
Die häufigsten Fehlerbilder lassen sich nach Stromquelle, Kabel, Hub und Host trennen:
| Komponente | Mögliche Grenze | Kurzprüfung | Typische Folge |
|---|---|---|---|
| Ladegerät | Benötigtes PD-Profil oder ausreichende Leistung fehlt. | Lädt der Host direkt mit einem bekannten passenden PD-Ladegerät normal? | Über den Hub startet Laden nicht oder nur mit niedrigerer Leistung. |
| USB‑C-Kabel | Kabel ist für die benötigte Stromstärke/Leistung ungeeignet oder beschädigt. | Mit einem nachweislich passenden Ladekabel erneut testen. | Aushandlung wird begrenzt, instabil oder erreicht nicht die erwartete Leistung. |
| Hub / PD-Passthrough | PD-Eingang, Passthrough-Controller oder Host-Ausgang unterstützt die benötigte Leistung nicht. | PD-In-Port und dokumentierte Host-Passthrough-Grenze prüfen. | HDMI bleibt aktiv, während Laden ausbleibt oder begrenzt wird. |
| Hostgerät | Host akzeptiert nur bestimmte PD-Profile oder reduziert die Aufnahme dynamisch. | Direktladen und Ladeverhalten bei geringerer Systemlast vergleichen. | Laden ist grundsätzlich möglich, aber nicht mit der erwarteten Rate. |
Adapter-Einschränkungen und wann eine aktive Dockingstation der bessere Kompatibilitätsweg ist
Wenn ein kompakter USB‑C-Hub bei mehreren Peripheriegeräten nicht genügend Leistungsreserve bietet, kann eine aktiv versorgte Dockingstation der robustere Weg sein. Das gilt jedoch nur, wenn die Dockingstation die benötigte Host-Ladeleistung, Videoausgabe und Port-Funktionen tatsächlich unterstützt; ein eigenes Netzteil allein garantiert diese Fähigkeiten nicht.
Der Hauptunterschied liegt in der verfügbaren Stromversorgung und Erweiterbarkeit, nicht darin, dass eine Geräteklasse grundsätzlich „besser“ wäre:
| Kriterium | Kompakter Hub | Aktiv versorgte Dockingstation |
|---|---|---|
| Stromversorgung | Oft busgespeist oder über ein separates USB‑C-PD-Ladegerät versorgt; Eigenbedarf und Peripherie teilen sich das Budget. | Eigenes Netzteil kann mehr Reserve für Dock und Peripherie bereitstellen; Host-Ladeleistung bleibt modellabhängig. |
| Port-Last | Bei vielen busgespeisten Geräten kann die verfügbare Reserve schneller knapp werden. | Für dauerhafte Mehrgeräte-Nutzung häufig geeigneter, sofern Netzteil und Port-Spezifikationen passen. |
| Display-Funktion | Häufig auf die Video-Fähigkeiten des Host-Ports und des Hub-Controllers begrenzt. | Kann zusätzliche Display-Controller bieten, bleibt aber von Host, Protokoll und Dock-Modell abhängig. |
| Mobilität | Kompakt und leicht, meist wenige Kabel. | Größer und stationärer, dafür oft mehr Anschlüsse und eigenes Netzteil. |
Eine aktiv versorgte Dockingstation ist besonders dann zu prüfen, wenn mehrere dieser Bedingungen gleichzeitig gelten:
- Viele busgespeiste USB-Peripheriegeräte: Mehr eigene Stromreserve kann Port-Ausfälle reduzieren.
- Mehrere oder anspruchsvolle Displays: Prüfen Sie ausdrücklich die unterstützte Display-Anzahl, Auflösung, Bildrate und Host-Kompatibilität des Docks.
- Notebook soll unter hoher Last weiterladen: Die dokumentierte Host-PD-Leistung des Docks sollte zum Ladebedarf des Notebooks passen.
- Wiederkehrende Aussetzer trotz passender Kabel: Eine stärkere Stromversorgung kann helfen, wenn die Ursache tatsächlich im Leistungsbudget liegt.
- Vergleichen Sie bei der Auswahl die Lösungsarten und Laden anhand Ihrer tatsächlichen Port-, Display- und Leistungsanforderungen.
Ein typisches Lastszenario ist ein Notebook mit 4K-Display, externer SSD und weiterer USB-Peripherie. Wenn ein kompakter Hub dabei flackert oder der Akku unter Last fällt, kann ein passend spezifiziertes, aktiv versorgtes Dock die Stromreserve und Stabilität verbessern; vor dem Wechsel sollten jedoch Kabel- und Host-Grenzen ausgeschlossen werden.
FAQ: Laden während der HDMI-Nutzung
Die häufigsten Fragen drehen sich um Wärme, benötigte Ladeleistung, Lastsprünge und die Bedeutung eines PD-Ladeanschlusses. Die folgenden Unterabschnitte beantworten diese Punkte direkt und mit den jeweiligen Bedingungen.

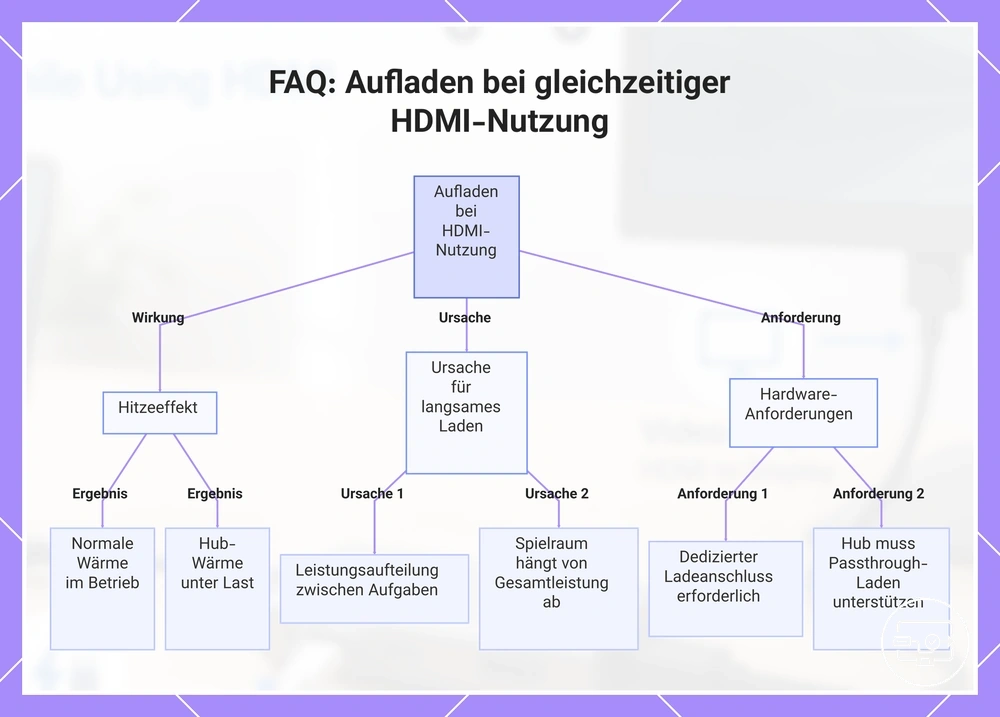

Die Grafik fasst die wichtigsten Zusammenhänge zwischen PD-Passthrough, Wärme und Ladeverhalten während der HDMI-Ausgabe zusammen.
Ist es normal, dass ein USB-C-HDMI-Hub beim Laden heiß wird?
Ja. Spürbare Betriebswärme kann bei PD-Passthrough und HDMI normal sein, solange der Hub stabil arbeitet und keine Warnsignale auftreten. Brandgeruch, Rauch, sichtbare Verformung oder wiederholte Abschaltungen sind dagegen Gründe, die Nutzung zu beenden; bei bloßer Wärme helfen weniger busgespeiste Peripherie und freie Luftzirkulation als erste Prüfung.
Welche Ladegerät-Wattzahl wird normalerweise für HDMI + Lade-Passthrough benötigt?
Es gibt keine universelle Wattzahl für HDMI plus PD-Passthrough. Orientieren Sie sich an der Ladeleistung, die der Host normalerweise benötigt, und planen Sie Reserve für Hub-Eigenbedarf sowie busgespeiste Peripherie ein; die tatsächlich nutzbare Leistung bleibt durch die niedrigste relevante Grenze von Ladegerät, Kabel, Hub-Passthrough und Host-Aufnahme begrenzt.
Warum stoppt das Gerät das Laden, wenn ich HDMI oder Peripheriegeräte anschließe?
Wenn HDMI oder USB-Peripherie hinzukommt, kann sich entweder die PD-Aushandlung ändern oder die Netto-Leistungsreserve unter den aktuellen Hostverbrauch fallen. Dann wird das Laden langsamer, stoppt oder der Akku entlädt sich trotz Ladeanzeige.
Mit dieser kurzen Prüfung lässt sich ein lastabhängiger Effekt erkennen:
- Entfernen Sie zuerst zusätzliche busgespeiste USB-Peripherie und prüfen Sie, ob sich der Akkutrend verbessert.
- Trennen und verbinden Sie HDMI erneut, während der Host bereits über den Hub lädt, und beobachten Sie Ladeanzeige sowie Akkutrend.
- Vergleichen Sie anschließend mit direktem Laden am Host unter möglichst gleicher Systemlast.
Verbessert sich das Laden ohne USB-Peripherie, ist die zusätzliche Port-Last ein plausibler Faktor. Ändert ausschließlich HDMI das Verhalten, kommen neben höherem Hostverbrauch auch Aushandlungs-, Hub- oder Kabelgrenzen infrage; der Stromverbrauch eines separat versorgten HDMI-Monitors selbst wird dabei nicht über HDMI aus dem Hub gespeist.
Garantiert ein Adapter mit Ladeanschluss schnelles Laden während der HDMI-Nutzung?
Nein. Ein Ladeanschluss garantiert die Funktion „Stromeingang“, nicht schnelles Laden am Host. Die erreichbare Ladeleistung hängt von der PD-Aushandlung und den Grenzen von Ladegerät, Kabel, Hub und Host sowie vom aktuellen Verbrauch des Hostgeräts ab.
- Eine niedrige Host-Passthrough-Grenze des Hubs kann die Ladeleistung unter die Nennleistung des Netzteils begrenzen.
- Ohne einen passenden USB-PD-Vertrag kann nur eine niedrigere USB‑C-Leistungsstufe verfügbar sein; das genaue Fallback ist geräteabhängig.
- Hohe Host-Arbeitslast und busgespeiste Peripherie verringern die Netto-Reserve, auch wenn der PD-Vertrag selbst gültig ist.
Prüfen Sie daher nicht nur die Aufschrift „PD“, sondern die dokumentierte Host-Passthrough-Leistung und ob der Akkustand unter Ihrer typischen Last tatsächlich steigt.
