USB-C'den HDMI'ya DisplayPort Alt Modu ile Uyumluluk
USB-C'den HDMI'ya standart adaptör veya kablo yolu, kaynak USB-C bağlantı noktası DisplayPort Alt Modu (DP Alt Modu) ile görüntü verebiliyorsa ve adaptör bu DisplayPort sinyalini HDMI'ya dönüştürebiliyorsa çalışır. USB-C konektörü tek başına görüntü desteği kanıtı değildir; DP Alt Modu olmayan bir bağlantı noktasında sıradan USB-C→HDMI adaptörü çalışmaz, ancak sürücü tabanlı USB grafik adaptörleri USB veri yolu üzerinden çalışan ayrı bir çözümdür. Desteklenen çözünürlük ve yenileme hızı ise kaynak, hat tahsisi, dönüştürücü, kablo ve ekranın ortak kapasitesiyle sınırlanır.
USB-C → HDMI uyumluluk doğrulayıcı
Bu kontrol, sıradan bir USB-C→HDMI adaptörünün dayandığı yerel DisplayPort Alt Modu yolunu değerlendirir. Bağlantı noktası, dönüştürme yolu ve ekran tarafını birlikte kontrol edin.
Sonuç: Önce kaynak bağlantı noktasının görüntü yeteneğini doğrulayın.
Üreticinin tam cihaz modeli için verdiği teknik özelliklerde “DP Alt Modu”, “USB-C üzerinden DisplayPort” veya açık bir görüntü çıkışı ifadesi en güçlü başlangıç bilgisidir.
Bu doğrulayıcı belirli bir çözünürlük veya yenileme hızını garanti etmez; nihai mod, zincirdeki en düşük görüntü kapasitesiyle sınırlanır.
Bağlantının çalışmasını beş ilişki belirler: kaynak USB-C bağlantı noktasının görüntü yeteneği, DisplayPort hatlarının tahsisi ve bant genişliği, DP→HDMI dönüşümünün desteklediği modlar, kullanılan kablonun uygunluğu ve HDMI ekranın kabul ettiği görüntü modu.
DP Alt Modu desteği yoksa şarj ve veri çalışmaya devam edebilir; bu, sıradan bir USB-C→HDMI adaptörünün görüntü üreteceği anlamına gelmez. Daha geniş karar bağlamı için USB-C'den HDMI'ya uyumluluk özetine dönün.

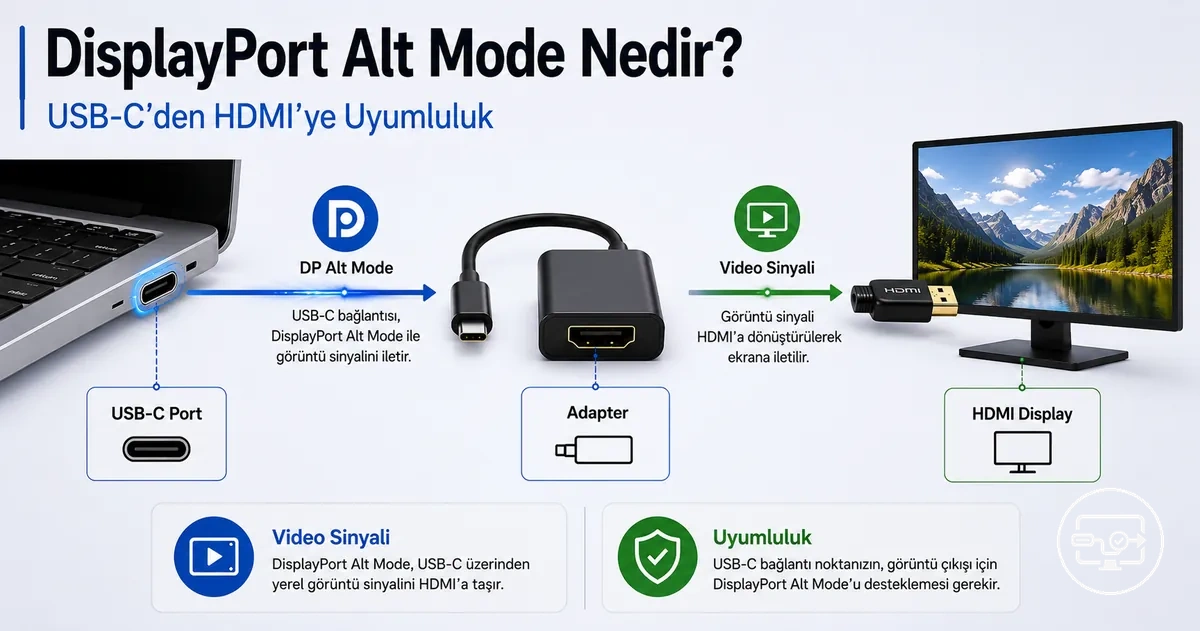

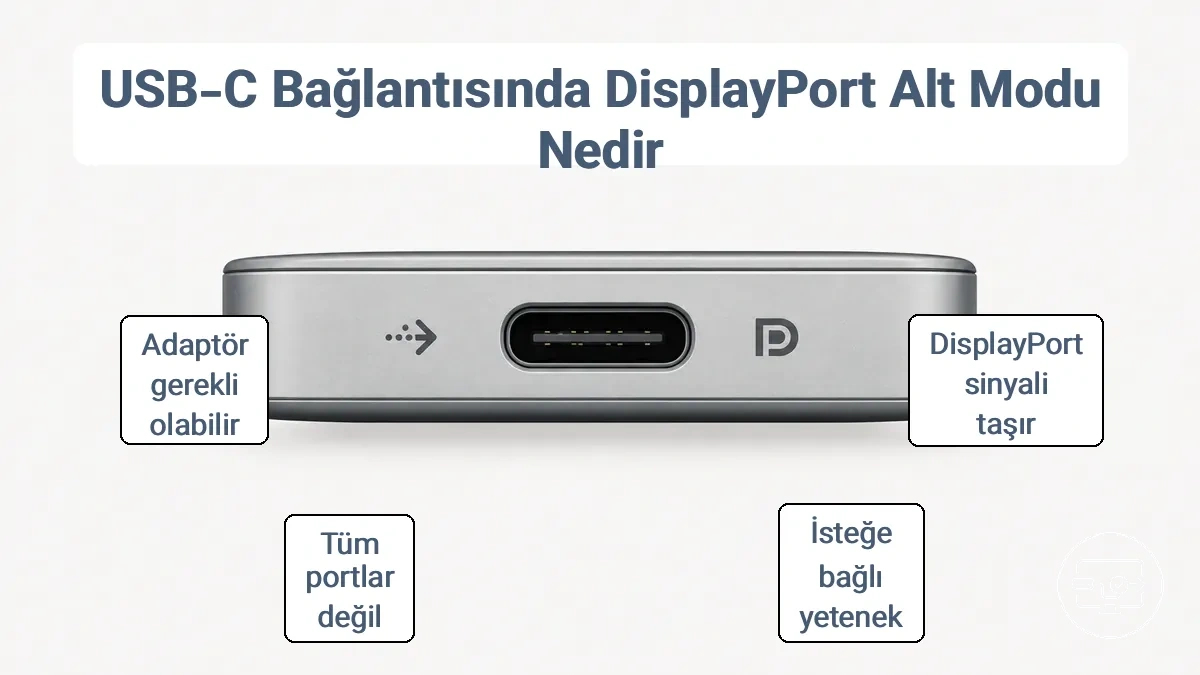

USB-C Bağlantı Noktasında DisplayPort Alt Modu Nedir
DisplayPort Alt Modu (DP Alt Modu), USB-C konektöründeki yüksek hızlı hatların DisplayPort görüntü sinyali taşımak için kullanılmasını sağlayan bir USB-C alternatif modudur. Bu yetenek, ilgili bağlantı noktası ve cihaz denetleyicisi tarafından uygulanmış olmalıdır; USB-C konektörünün fiziksel biçimi tek başına görüntü desteği sağlamaz.
Ne sağlar?
Uyumlu bir USB-C bağlantı noktasından DisplayPort görüntü çıkışı sağlar. Aynı konektör üzerinden güç kullanılabilir; hat tahsisine bağlı olarak USB verisi de taşınabilir.
Ne gerektirir?
Kaynak cihazın ilgili USB-C bağlantı noktasında görüntü çıkışını desteklemesi ve HDMI ekran için uygun DP→HDMI dönüşüm yolunun bulunması gerekir.
Neyi garanti etmez?
Her USB-C bağlantı noktasında görüntü, doğrudan HDMI sinyali veya belirli bir çözünürlük/yenileme hızı garanti etmez.
Bağlantı noktası üzerindeki DisplayPort veya Thunderbolt işaretleri güçlü ipuçları olabilir, ancak tam cihaz modelinin resmî teknik özellikleri satın alma öncesinde daha güvenilir doğrulamadır. Aşağıdaki görsel, bağlantı noktası işaretlemelerinin neden tek başına yeterli olmayabileceğini gösterir.

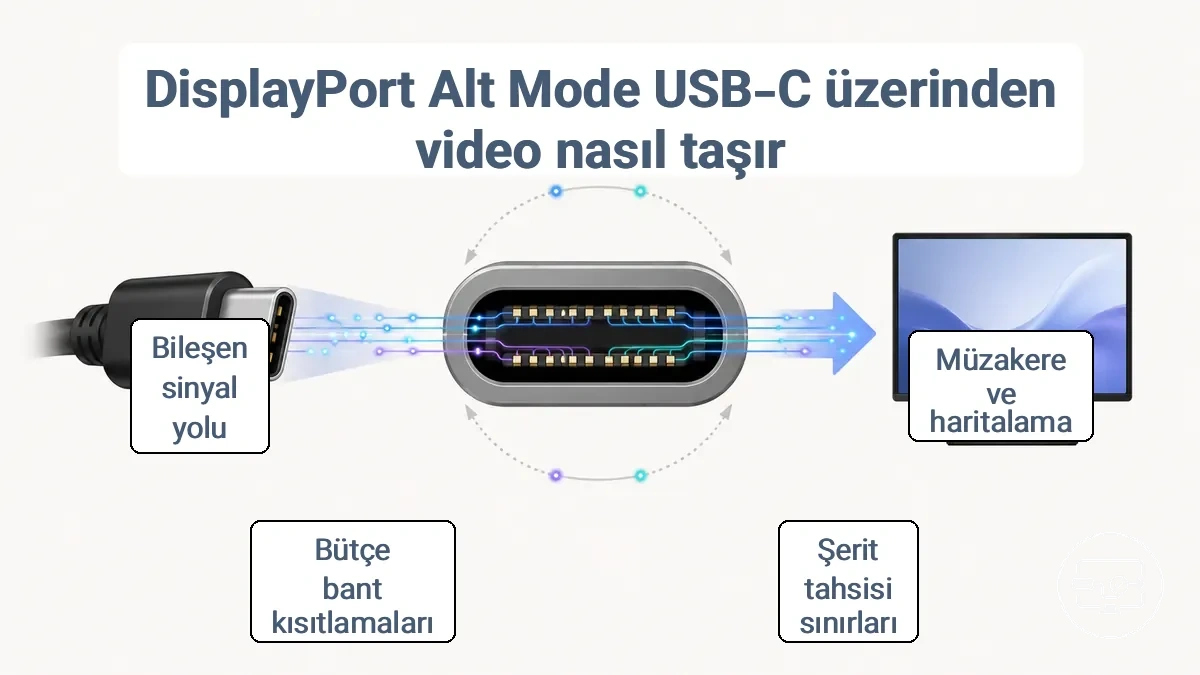

DisplayPort Alt Modu'nun USB-C Üzerinden Videoyu Nasıl Taşıdığı
DP Alt Modu etkin olduğunda USB-C kaynak cihazı ile bağlı adaptör veya USB-C görüntü alıcısı, alternatif mod ve hat kullanımını müzakere eder. DisplayPort görüntü verisi USB-C'nin yüksek hızlı hatlarına eşlenir; HDMI ekran kullanılıyorsa adaptör bu DisplayPort sinyalini HDMI'ya dönüştürür.
Çözünürlük ve yenileme hızı, yalnızca “DP Alt Modu var mı?” sorusuna bağlı değildir. Kullanılan hat sayısı, DisplayPort bağlantı kapasitesi, dönüştürücünün desteklediği HDMI modları, kablo ve ekran birlikte üst sınırı belirler.
| Bileşen | Temel rol | Uyumluluğu sınırlayabilen durum |
|---|---|---|
| Kaynak cihaz / GPU | DisplayPort görüntü akışını üretir ve harici ekran yeteneğini sağlar. | Cihaz tasarımında ilgili USB-C bağlantı noktasına görüntü çıkışı yönlendirilmemiş olabilir. |
| USB-C bağlantı noktası ve denetleyici | DP Alt Modu'nu ve yüksek hızlı hatların nasıl kullanılacağını müzakere eder. | Bağlantı noktası yalnızca şarj/veri destekleyebilir veya daha düşük görüntü bant genişliğiyle sınırlandırılmış olabilir. |
| Adaptör / kablo / dock | DisplayPort sinyalini taşır ve HDMI için gerekiyorsa dönüştürür. | Dönüştürücünün desteklediği görüntü modları veya ayrı USB-C kablosunun yeteneği hedef modu sınırlayabilir. |
| HDMI ekran | EDID ile desteklenen modları bildirir ve gelen HDMI sinyalini görüntüler. | Girişin desteklediği çözünürlük, yenileme hızı veya içerik koruma gereksinimleri sonucu sınırlayabilir. |
Aşağıdaki diyagram, DP Alt Modu müzakeresinin kaynak tarafında başlayıp HDMI dönüşümünden sonra ekrana ulaştığı sinyal yolunu gösterir.
DisplayPort hatları, bant genişliği ve USB veri hızının neden değişebileceği
DP Alt Modu, yüksek hızlı USB-C hatlarını görüntü ve USB 3.x verisi arasında farklı biçimlerde tahsis edebilir. Yaygın iki-hatlı yapı USB 3.x verisini korurken görüntü için daha az bant genişliği bırakır; dört yüksek hızlı hattın DisplayPort'a ayrıldığı yapı ise görüntü kapasitesini artırır ve aynı bağlantıda USB 3.x veri hatlarını kullanılamaz hâle getirir.
| Hat tahsisi | Görüntü tarafı | USB veri tarafı |
|---|---|---|
| 2 yüksek hızlı hat DisplayPort için | Dört-hatlı yapıya göre daha düşük görüntü bant genişliği. | USB 3.x yüksek hızlı veri genellikle aynı bağlantıda kullanılabilir. |
| 4 yüksek hızlı hat DisplayPort için | DisplayPort için daha yüksek toplam görüntü bant genişliği. | USB 3.x için yüksek hızlı hat kalmaz; USB 2.0 iletişimi ayrı hatları üzerinden devam edebilir. |
Pratik sonuç: Bir dock veya hub üzerinde daha fazla görüntü bant genişliği kullanmak, aynı USB-C bağlantısını paylaşan yüksek hızlı USB çevre birimlerinin performansını etkileyebilir. Gerçek davranış cihazın ve dock'un uygulamasına bağlıdır.

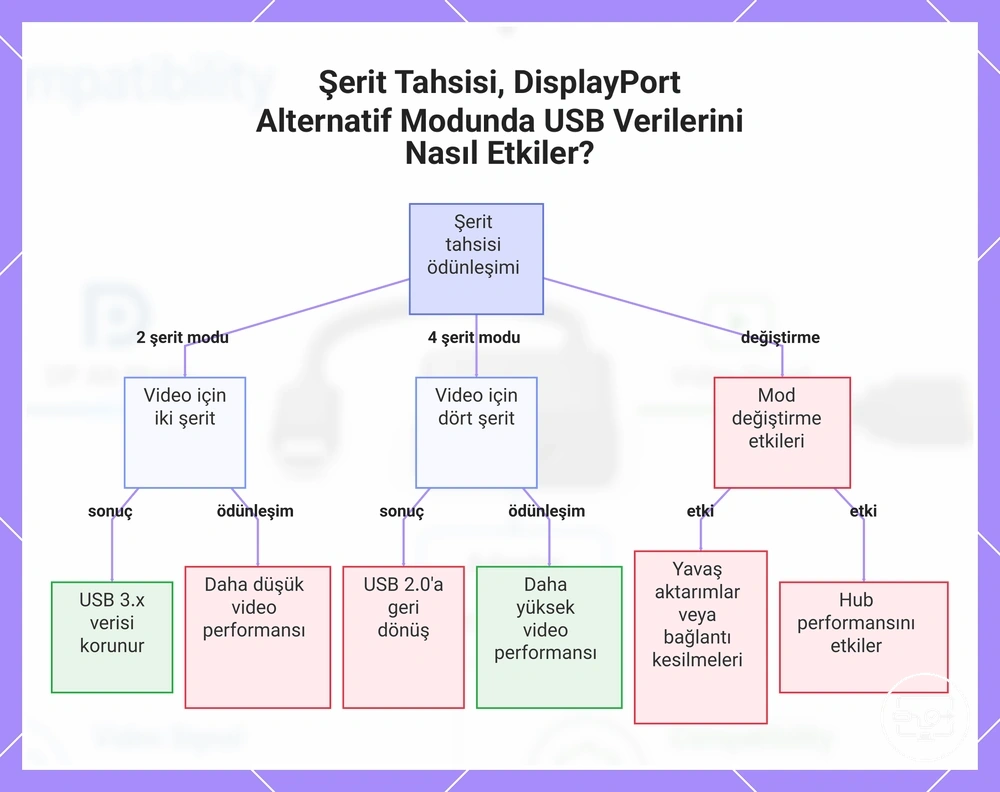

Aşağıdaki grafik, görüntü performansı ile USB veri kapasitesi arasındaki bu ödünleşimi görselleştirir.
HDMI sınırlarını şekillendiren DisplayPort sürümü ve bağlantı hızları
DisplayPort sürümü tek başına sonucu belirlemez; müzakere edilen bağlantı hızı, hat sayısı ve tüm dönüşüm zincirinin kapasitesi birlikte kullanılabilir görüntü bant genişliğini belirler. HDMI tarafındaki nihai çözünürlük ve yenileme hızı, zincirdeki en düşük yetenekli bileşen tarafından sınırlandırılabilir.
| Durum | Olası etki | Doğrulanması gereken |
|---|---|---|
| Daha yüksek kullanılabilir DP bant genişliği | Daha yüksek çözünürlük veya yenileme hızı için daha fazla pay bırakır. | Kaynak çıkışı, dönüştürücünün desteklediği HDMI modu, kablo ve ekran girişinin aynı hedef modu desteklemesi. |
| Zincirde daha düşük bant genişlikli bir halka | Ekran daha fazlasını desteklese bile daha düşük bir görüntü modu seçilebilir veya hedef mod çalışmayabilir. | Her bileşenin hedef çözünürlük, yenileme hızı ve gereken görüntü formatıyla uyumluluğu. |
Daha yeni veya daha yüksek hızlı bir DisplayPort bağlantısı belirli bir HDMI modunu otomatik olarak garanti etmez; dönüştürücü ve ekran tarafı da aynı modu desteklemelidir.

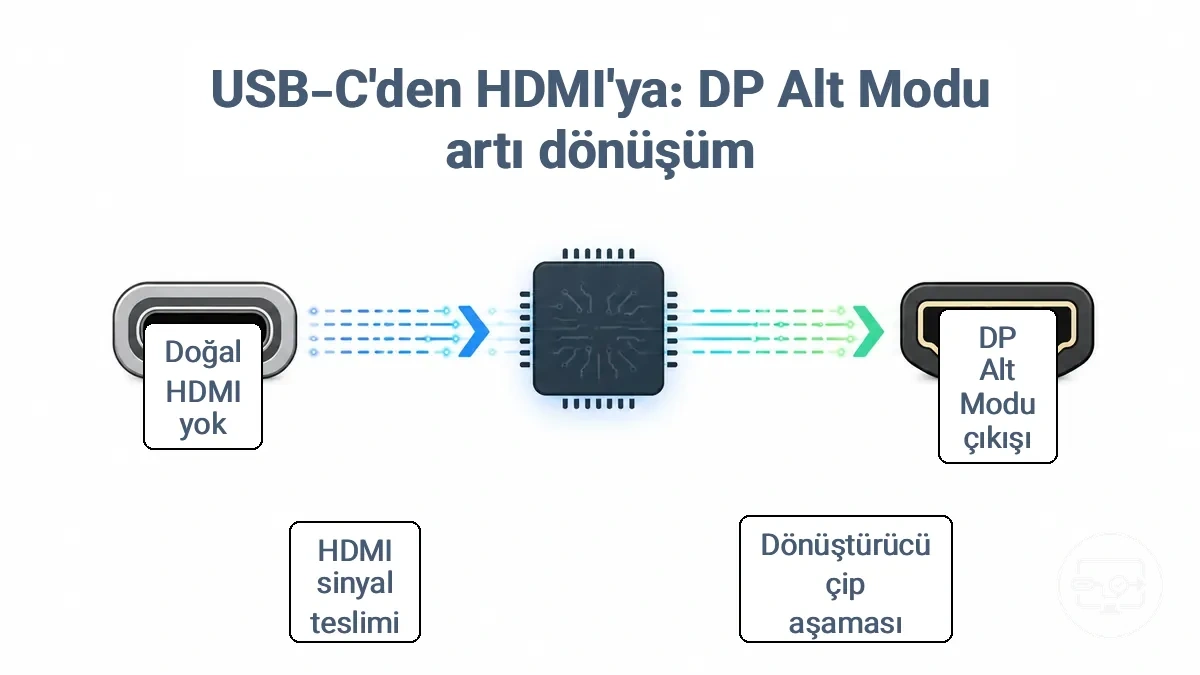

USB-C'den HDMI'ya Bağlantı Genellikle DP Alt Modu + Dönüşüm Kullanır
USB-C'den HDMI'ya sıradan adaptör ve kabloların çoğunda kaynak cihaz DisplayPort Alt Modu ile DisplayPort görüntüsü üretir; adaptör veya kablo içindeki elektronik devre bu sinyali HDMI'ya dönüştürür. Bu nedenle “USB-C→HDMI kablo” ifadesi, kaynaktan yerel HDMI çıktığı anlamına gelmez.
Görüntü çıkışlı USB-C bağlantı noktası DP Alt Modu ile DisplayPort sinyali sağlar.
Adaptör, kablo veya dock içindeki dönüştürücü DisplayPort'u HDMI sinyaline çevirir.
HDMI ekran desteklediği görüntü modunu kabul eder ve görüntüler.
Bu zincir, çözünürlük, yenileme hızı, ses ve içerik koruma gibi özelliklerin tek bir parçadan değil, tüm uçtan uca yoldan etkilenmesi demektir. Aşağıdaki diyagram aynı ilişkiyi fiziksel sinyal akışı üzerinden gösterir. Adaptör, kablo ve dock arasındaki seçim için çözüm türleri ve farkları karşılaştırmasına bakın.
USB-C'den HDMI'ya bağlantıda HDMI Alt Modu ve DisplayPort Alt Modu
USB-C'den HDMI'ya bağlantıda olağan yol DisplayPort Alt Modu + DP→HDMI dönüşümüdür. HDMI Alt Modu ayrı bir USB-C alternatif mod yaklaşımıdır ve sıradan USB-C→HDMI ürünlerinin tipik çalışma yolu değildir.
| Özellik | HDMI Alt Modu | DisplayPort Alt Modu |
|---|---|---|
| USB-C üzerinde taşınan görüntü | HDMI sinyalleşmesi | DisplayPort sinyalleşmesi |
| USB-C→HDMI kullanımındaki rol | Nadir görülen ayrı bir yol. | Sıradan adaptör ve kablolarda yaygın kaynak görüntü yolu. |
| HDMI ekran için dönüşüm | DP→HDMI dönüşümü gerekmez; kaynak ve kablo/aksesuarın HDMI Alt Modu yolunu desteklemesi gerekir. | HDMI ekran için adaptör/kablo/dock içinde DP→HDMI dönüşümü gerekir. |
| “Alt Modu gerekli” ifadesi | Tek başına hangi modu kastettiğini kanıtlamaz. | USB-C→HDMI ürünlerinde çoğu zaman kaynak USB-C bağlantı noktasında DP Alt Modu gerektiğini anlatır; ürün belgesinden doğrulanmalıdır. |
Thunderbolt bağlantıları DisplayPort görüntü taşımayı destekleyebilir; ancak HDMI çıkışı için yine uygun dönüştürme yolu ve hedef görüntü modu uyumluluğu gerekir. Ayrıntılar için Thunderbolt ile standart USB-C karşılaştırmasına bakın.

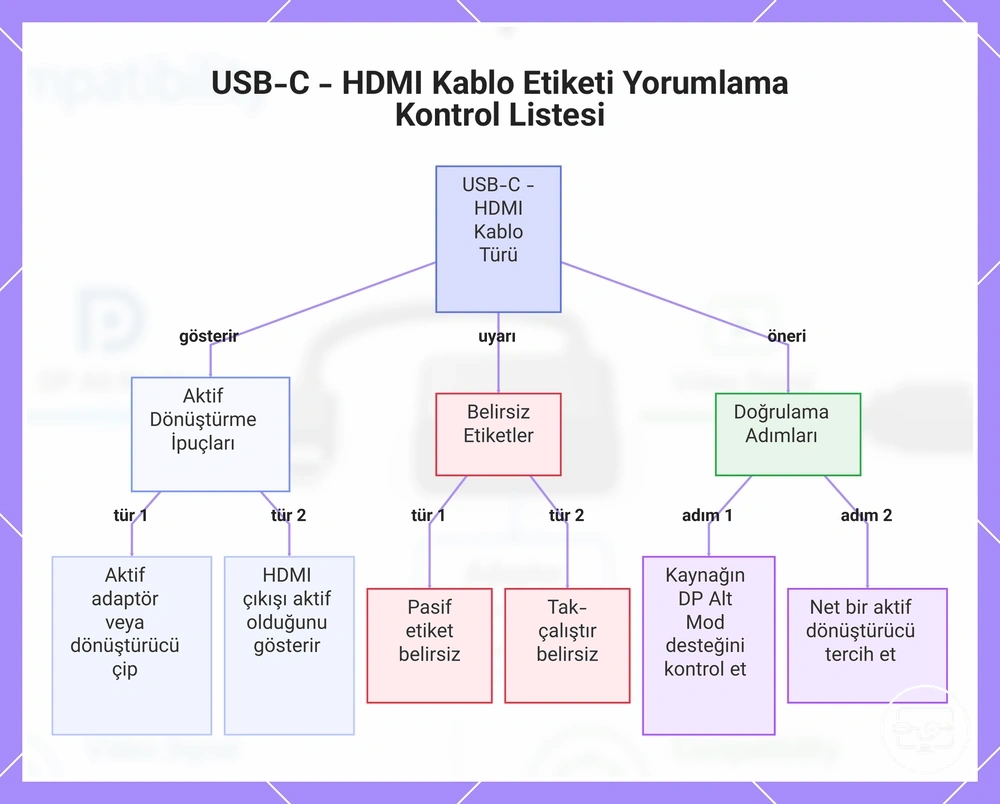

Aktif dönüştürücü çipleri, “pasif” etiketlemesi ve bir USB-C'den HDMI'ya kablosunun gerçekte ne olduğu
USB-C'den HDMI'ya bir ürün, dışarıdan tek parça kablo gibi görünse bile DP→HDMI dönüşümünü gerçekleştiren elektronik devre içerebilir. Bu nedenle “aktif” veya “pasif” pazarlama etiketi tek başına kaynak bağlantı noktası uyumluluğunu belirlemez.
| Etiket / ifade | Güvenle çıkarılabilecek anlam | Ne doğrulanmalı? |
|---|---|---|
| “DP Alt Modu gerekli” | Ürün, kaynağın DisplayPort görüntü sinyali sağlamasına dayanır. | Tam cihaz modelindeki ilgili USB-C bağlantı noktasının DP Alt Modu veya eşdeğer USB-C görüntü çıkışı desteği. |
| “Aktif dönüştürücü” / “dönüştürücü çipi” | DP→HDMI gibi sinyal dönüşüm elektroniğinin üründe bulunduğunu belirtir. | Hangi kaynak sinyalini kabul ettiği ve hedef görüntü modlarını destekleyip desteklemediği. |
| “Pasif” | Pazarlama dilinde tutarlı bir elektriksel mimari tanımı olmayabilir. | Ürünün DP Alt Modu gerektirip gerektirmediği ve gerçek dönüştürme yolu. |
| “Tak ve çalıştır” | Kurulumun ek kullanıcı yapılandırması gerektirmeyebileceğini iddia eder. | Kaynak USB-C bağlantı noktasının görüntü desteği ve işletim sistemi/cihaz uyumluluğu; bu ifade tek başına görüntü garantisi değildir. |
| Yalnızca “USB-C→HDMI” | Bağlantı uçlarını tanımlar. | DP Alt Modu gereksinimi, desteklenen görüntü modları ve cihaz uyumluluğu. |
Satın alma kararında, belirsiz “aktif/pasif” etiketlerinden önce kaynak USB-C bağlantı noktası gereksinimini ve desteklenen görüntü modlarını açıklayan teknik özelliklere öncelik verin. Aşağıdaki grafik, ürün etiketlerindeki bu ayrımı görsel olarak özetler.
USB-C'den HDMI'ya Bağlantı DP Alt Modu ile Ne Zaman Çalışır, Ne Zaman Çalışmaz?
Yerel DP Alt Modu yolunda bağlantının çalışması için kaynak USB-C bağlantı noktasının görüntü vermesi, adaptörün DP→HDMI dönüşümünü desteklemesi ve ekranın gönderilen HDMI modunu kabul etmesi gerekir. Bir halkadaki eksiklik, diğer parçalar uyumlu olsa bile görüntüyü engelleyebilir.
| Koşul | Tipik belirti | Anlamı / sonraki kontrol |
|---|---|---|
| Kaynak USB-C bağlantı noktasında DP Alt Modu veya eşdeğer USB-C görüntü çıkışı yok | Sıradan DP Alt Modu tabanlı adaptörle monitör algılanmaz. | Bu yerel görüntü yolu çalışmaz. DP Alt Modu gerektirmeyen sürücü tabanlı USB grafik adaptörü ayrı bir teknoloji seçeneğidir. |
| Kaynak uygun, dönüştürücü yolu belirsiz/uyumsuz | Sinyal yok, kararsız görüntü veya sınırlı modlar. | Adaptörün kaynak gereksinimini ve desteklediği HDMI görüntü modlarını doğrulayın. |
| Kaynak ve adaptör uygun, hedef mod ekran tarafından desteklenmiyor | Ekran algılanabilir ancak görüntü gelmeyebilir veya daha düşük moda düşebilir. | Ekranın ilgili HDMI girişinde hedef çözünürlük ve yenileme hızını desteklediğini doğrulayın. |
| Tüm temel yetenekler uyumlu | Harici ekran algılanır ve ortak desteklenen modda görüntü verir. | Daha yüksek bir mod isteniyorsa bant genişliği, kablo ve dönüştürücü sınırlarını ayrıca kontrol edin. |
DP Alt Modu görüntü yolunun varlığını sağlar; belirli bir 4K, HDR veya yüksek yenileme modu için ayrı uçtan uca kapasite kontrolü gerekir.
Bu temel koşullar doğrulandıktan sonra belirti tabanlı düzeltmeler için görüntü çıkışı başarısız olduğunda sorun giderme kılavuzuna geçin.

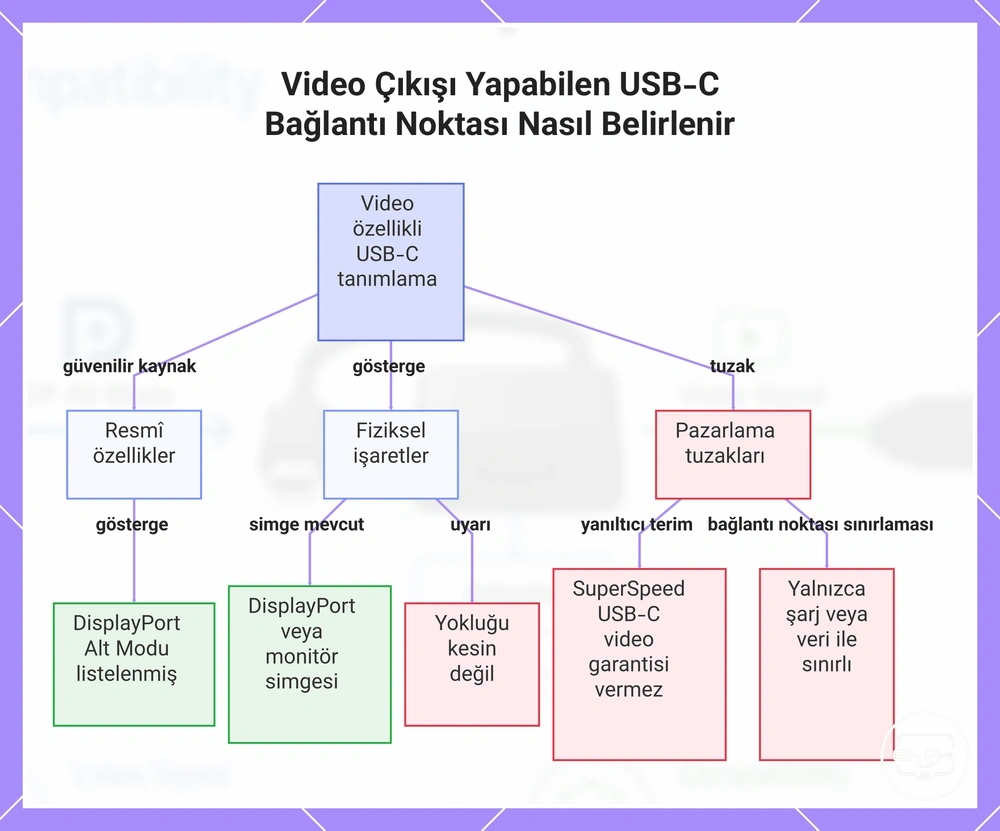

Bağlantı noktası gereksinimleri: görüntü çıkışlı USB-C ile yalnızca şarj/veri bağlantı noktaları
Görüntü çıkışlı bir USB-C bağlantı noktası, üretici tarafından harici ekran çıkışı için yapılandırılmıştır; yalnızca şarj veya yalnızca veri olarak tanımlanan bir bağlantı noktası ise sıradan DP Alt Modu tabanlı USB-C→HDMI adaptörüne gerekli görüntü sinyalini sağlamaz.
Aşağıdaki kontrol sırası, bağlantı noktasını fiziksel biçimine göre değil bildirilen yeteneğine göre sınıflandırır:
- Resmî teknik özellik: “DisplayPort Alt Modu”, “DP Alt Modu”, “USB-C üzerinden DisplayPort” veya açık harici ekran çıkışı ifadesi var mı?
- Bağlantı noktasına özel işaret: DisplayPort veya Thunderbolt logosu var mı? Bu güçlü bir ipucudur; logo yokluğu tek başına desteği dışlamaz.
- Yalnızca veri hızı: “USB 3.2”, “10 Gbit/sn” veya benzeri veri ifadesi tek başına görüntü desteğini göstermez.
- Yalnızca şarj/veri: Üretici bağlantı noktasını açıkça yalnızca şarj veya veri için tanımlıyorsa yerel DP Alt Modu yolu için uygun değildir.
- Birden fazla USB-C bağlantı noktası: Her bağlantı noktasının yeteneğini ayrı kontrol edin; aynı cihazdaki bağlantı noktaları farklı işlevlere sahip olabilir.
Daha ayrıntılı doğrulama için USB-C bağlantı noktası gereksinimleri kontrol listesine bakın. Aşağıdaki grafik, güçlü ve zayıf işaretleri görsel olarak gösterir.
Alt Modu'nu etkinleştirmeniz gerekiyor mu ve hangi ayarlar çıkışı engelleyebilir
DP Alt Modu, desteklenen bir kaynak ile adaptör veya USB-C ekran arasında normalde otomatik olarak müzakere edilir; çoğu cihazda kullanıcıya sunulan ayrı bir “DP Alt Modu” aç/kapat anahtarı yoktur. Buna rağmen görüntü yolu donanım yazılımı, işletim sistemi veya içerik koruma katmanında engellenebilir.
| Katman | Olası belirti | Kontrol |
|---|---|---|
| BIOS/UEFI, donanım yazılımı veya kurumsal politika | Harici ekran hiç algılanmayabilir. | Cihaz üreticisinin harici ekran/USB-C/Thunderbolt ayarlarını ve varsa yönetim politikasını kontrol edin. |
| İşletim sistemi ekran ayarları | Ekran bağlı görünür ancak devre dışı, yanlış modda veya boş masaüstü alanı olarak kalabilir. | Ekranın etkin olduğunu ve ortak desteklenen çözünürlük/yenileme hızının seçildiğini doğrulayın. |
| Korumalı içerik / HDCP | Masaüstü görünürken belirli korumalı içerik siyah ekran veya oynatma hatası verebilir. | Kaynak, dönüştürücü ve ekran zincirinin gerekli içerik koruma desteğini birlikte sağlaması gerekir. |
Ekranın hiç algılanmaması ile yalnızca korumalı içeriğin oynatılamaması aynı sorun değildir; belirtiler farklı katmanları işaret eder.
Satın Almadan Önce DisplayPort Alt Modu Desteğini Kontrol Etme
Satın almadan önce tam cihaz modelinizin ve mümkünse ilgili USB-C bağlantı noktasının resmî teknik özelliklerini kontrol edin. “DP Alt Modu”, “USB-C üzerinden DisplayPort” veya açık harici ekran çıkışı ifadesi, sıradan USB-C→HDMI adaptör yolunu doğrulamak için en güçlü başlangıçtır.
- Üretici teknik özellikleri: Bağlantı noktasının görüntü çıkışı verdiğini açıkça doğrulayın.
- Kullanım kılavuzu: Aynı bağlantı noktası için ekran, DisplayPort veya harici monitör desteğini kontrol edin.
- Fiziksel bağlantı noktası işaretleri: DisplayPort veya Thunderbolt logosunu yardımcı işaret olarak kullanın; işaret yokluğu tek başına olumsuz kanıt değildir.
- Adaptör gereksinimi: Ürün “DP Alt Modu gerekli” diyorsa kaynak USB-C bağlantı noktasının bunu sağladığından emin olun. Adaptör, yalnızca veri sağlayan bir bağlantı noktasına kendiliğinden yerel görüntü yeteneği eklemez.
- Hedef görüntü modu: Kaynak, dönüştürücü ve HDMI ekranın istediğiniz çözünürlük/yenileme hızını ortak olarak desteklediğini doğrulayın.
- Ayrı USB-C kablosu varsa: Kaynak ile dock/adaptör arasındaki kablonun görüntü/Alt Modu kullanımına uygun olduğundan emin olun; yalnızca şarj kablosu yeterli olmayabilir.
- Resmî bilgi yoksa: Topluluk deneyimini yalnızca ikincil ipucu olarak kullanın ve aynı cihaz varyantı ile aynı bağlantı noktası için doğrulamaya çalışın.
Karar kuralı: “USB-C var” ifadesini uyumluluk olarak yorumlamayın; bağlantı noktası yeteneği + adaptör yolu + hedef görüntü modu birlikte doğrulanmalıdır.

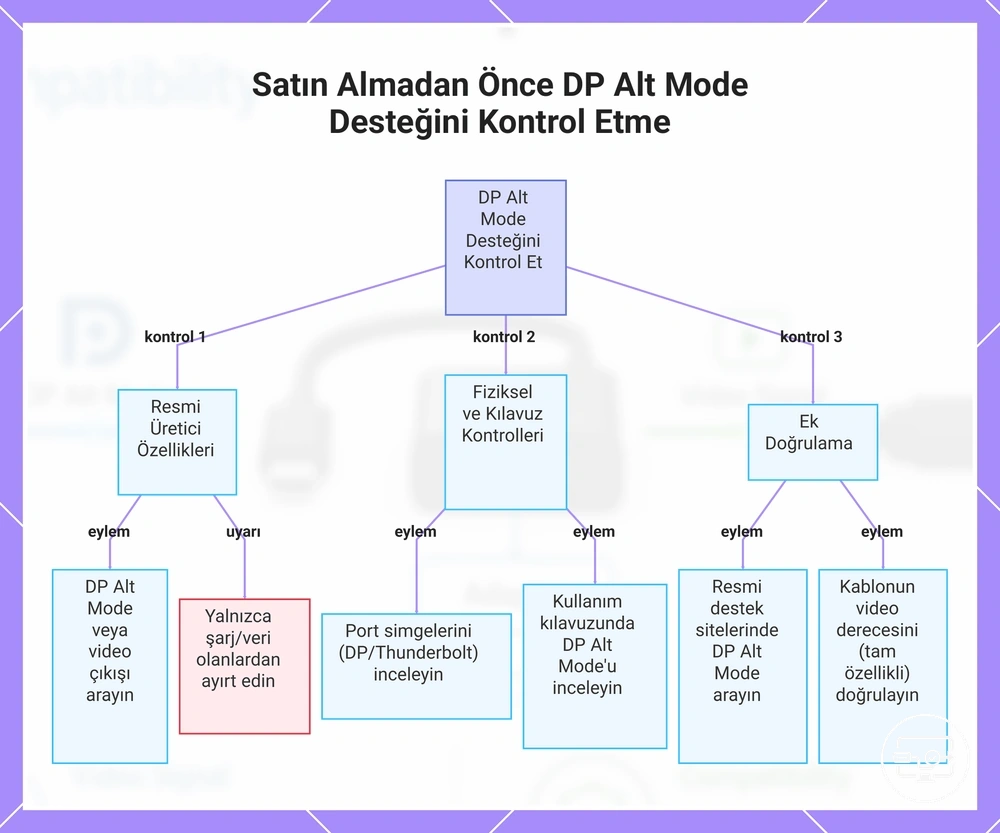

Aşağıdaki grafik, güçlü kanıttan daha zayıf yönlendirmeye doğru aynı kontrol mantığını görselleştirir.
DP Alt Modu Desteğini Gösteren Simgeler, Teknik Özellikler ve Ürün Dili
Bağlantı noktası veya ürün üzerindeki ifadeler aynı kanıt gücüne sahip değildir. Satın alma kararında, konektör biçimi veya veri hızı yerine bağlantı noktasını görüntü çıkışıyla açıkça ilişkilendiren ifadeleri arayın.
| İfade / işaret | Kanıt gücü | Doğru yorum |
|---|---|---|
| Resmî özellikte “DP Alt Modu” / “USB-C üzerinden DisplayPort” | Güçlü | İlgili bağlantı noktasında DisplayPort görüntü yolu açıkça belirtilmiştir. |
| Resmî özellikte “harici ekran” / “görüntü çıkışı” ve bağlantı noktasına açık atıf | Güçlü | Bağlantı noktasının görüntü çıkışı verdiğini gösterir; kullanılacak adaptör tipini ayrıca doğrulayın. |
| DisplayPort veya Thunderbolt logosu | Güçlü ipucu | Görüntü yeteneğini işaret eder; tam mod ve bağlantı noktası yeteneği için model belgesini kontrol etmek yine en güvenlisidir. |
| Yalnızca “USB-C”, “USB 3.x” veya veri hızı | Yetersiz | Konektör/veri yeteneğini anlatır; DP Alt Modu hakkında sonuç vermez. |
| Yalnızca pil/şarj simgesi | Yetersiz | Güç işlevini gösterebilir; görüntü desteğini doğrulamaz. |
| Pazar yeri açıklamasında yalnızca “4K”, “ekran” veya “tak ve çalıştır” | Yetersiz | Kaynak USB-C bağlantı noktası gereksinimini kanıtlamaz; üretici cihaz belgesi ve adaptör gereksinimini ayrı kontrol edin. |
Yaygın platformlarda sistem düzeyinde doğrulama
Sistem düzeyindeki ekran bilgileri, özellikle uyumlu bir adaptör ve ekran bağlıyken mevcut görüntü yolunun gerçekten çalıştığını gösterebilir. Ancak satın alma öncesinde, işletim sistemi ekran menüsü her USB-C bağlantı noktasının DP Alt Modu yeteneğini güvenilir biçimde listelemez; üretici teknik özellikleri daha güçlü kanıttır.
| Platform | Bağlı ekranla doğrulanabilecek | Sınır |
|---|---|---|
| Windows | Ayarlar → Sistem → Ekran bölümünde harici ekranın algılanması ve kullanılabilir görüntü modları. | Bu, çalışan bağlantıyı doğrular; bağlantı yokken belirli USB-C bağlantı noktasının DP Alt Modu yeteneğini her zaman açıklamaz. |
| macOS | Sistem Ayarları/Ekranlar ve Sistem Bilgileri → Grafik/Ekranlar altında algılanan harici ekran ve etkin mod. | Bağlı ekranın çalışması yolun uygun olduğunu gösterir; modelin tüm bağlantı noktası yetenekleri için cihaz teknik belgesi gerekir. |
| ChromeOS | Ayarlar'daki Ekranlar bölümünde algılanan harici ekran ve seçilebilir modlar. | Algılama aktif yolu doğrular; DP Alt Modu desteğinin satın alma öncesi kaynağı olarak tek başına yeterli değildir. |
| OEM yardımcı programları | Bazı üreticiler bağlantı noktası, dock veya Thunderbolt durumunu daha ayrıntılı gösterebilir. | Sunulan bilgiler modele ve yazılıma göre değişir; resmî model belgesinin yerini her zaman tutmaz. |
Sıradan DP Alt Modu tabanlı adaptörle bir harici ekranın gerçekten çalışması, kullanılan yolun görüntü taşıdığını gösterir. Sürücü tabanlı USB grafik adaptörüyle çalışan ekran ise DP Alt Modu varlığını kanıtlamaz.
DP Alt Modu Olmadan USB-C'den HDMI'ya Görüntü: Alternatif Yol ve Ödünleşimler
DP Alt Modu olmayan bir USB-C bağlantı noktası, sıradan DP Alt Modu tabanlı USB-C→HDMI adaptörüne yerel görüntü sinyali sağlayamaz. Yine de sürücü tabanlı USB grafik adaptörleri, ekran verisini normal USB trafiği olarak taşıyan ayrı bir mimariyle bazı sistemlerde görüntü çıkışı sağlayabilir.
| Özellik | Yerel DP Alt Modu yolu | Sürücü tabanlı USB grafik yolu |
|---|---|---|
| Taşınan görüntü yolu | USB-C üzerinden DisplayPort görüntü sinyali. | Ekran verisi USB veri trafiği olarak kodlanır/taşınır ve adaptör tarafından görüntüye dönüştürülür. |
| Kaynak USB-C bağlantı noktası gereksinimi | Bağlantı noktasında DP Alt Modu veya eşdeğer DisplayPort görüntü çıkışı gerekir. | DP Alt Modu gerekmez; yeterli USB veri bağlantısı ve desteklenen adaptör/sürücü gerekir. |
| Ek yazılım | Adaptör için genellikle ayrı bir USB grafik sürücüsü gerekmez. | Üretici sürücüsü veya işletim sistemi desteği gerekebilir. |
| Gecikme / sistem yükü | Ek USB görüntü kodlama katmanı olmadığı için genellikle daha düşüktür. | Kodlama, sıkıştırma ve USB aktarımı nedeniyle daha yüksek olabilir. |
| En uygun kullanım | Zincir destekliyorsa birincil ekran, yüksek çözünürlük ve daha yüksek yenileme gereksinimleri için tercih edilir. | DP Alt Modu olmayan cihazlarda ofis işleri veya ek ekran ihtiyacı için pratik olabilir; performans ve sürücü uyumluluğu cihaz bazında doğrulanmalıdır. |
İki yol aynı şey değildir; “USB-C üzerinden görüntü geliyor” gözlemi tek başına DP Alt Modu bulunduğunu göstermez.
Sürücü tabanlı USB grafik adaptörleri ve Alt Modu'ndan neden farklı davrandıkları
Sürücü tabanlı USB grafik adaptörleri, yerel DisplayPort Alt Modu sinyali yerine ekran verisini USB veri akışına dönüştüren bir yazılım/donanım yolu kullanır. Bu mimari DP Alt Modu eksikliğini aşabilir, ancak yeni bağımlılıklar getirir.
- Sürücü desteği: Adaptörün sürücüsü veya işletim sistemi desteği gerekir; destek sürüm ve platforma göre değişebilir.
- Sıkıştırma ve gecikme: Görüntü verisinin kodlanması/sıkıştırılması ek gecikme ve sistem yükü oluşturabilir; etki içerik, USB bağlantısı ve cihaz performansına bağlıdır.
- Uyumluluk: Çözünürlük, yenileme hızı ve çoklu ekran desteği adaptör modeli, sürücü, işletim sistemi ve USB bağlantısına göre ayrı doğrulanmalıdır.
- Kullanım senaryosu: Ofis uygulamaları ve ikincil ekranlar için uygun olabilir; düşük gecikme veya yüksek yenileme öncelikli kullanımda yerel görüntü yolu genellikle daha öngörülebilirdir.
Bu adaptörler, DP Alt Modu desteği eklemez; görüntüyü farklı bir USB veri mekanizmasıyla üretir.
USB-C'den HDMI'ya ve DisplayPort Alt Modu SSS
Bir USB-C bağlantı noktası Alt Modu olmadan HDMI çıkışı verebilir mi?
Sıradan DP Alt Modu tabanlı USB-C→HDMI adaptörüyle hayır. Kaynak USB-C bağlantı noktası DP Alt Modu veya eşdeğer DisplayPort görüntü çıkışı sağlamıyorsa bu yerel yol çalışmaz. Ancak sürücü tabanlı USB grafik adaptörü, görüntüyü USB verisi üzerinden taşıdığı için ayrı bir istisnadır.
Thunderbolt, HDMI çıkışını garanti eder mi?
Hayır, belirli bir HDMI çıkış modunu tek başına garanti etmez. Thunderbolt bağlantıları DisplayPort görüntü taşımayı destekler; HDMI ekran için yine uygun dönüştürücü, kablo ve ekranın hedef çözünürlük/yenileme modunu birlikte desteklemesi gerekir.
Alt Modu'nu etkinleştirmeniz gerekiyor mu?
Genellikle hayır. DP Alt Modu, uyumlu kaynak ve alıcı/adaptör bağlandığında otomatik müzakere edilir. Sorun varsa ayrı bir “Alt Modu” anahtarından önce bağlantı noktası yeteneğini, ekran algılamasını, görüntü modunu ve varsa cihaz politikalarını kontrol edin.
Adaptörlerde 'Alt Modu gerekli' ne anlama gelir?
“Alt Modu gerekli” ifadesi, adaptörün kaynaktan yerel görüntü sinyali beklediği anlamına gelir. USB-C→HDMI ürünlerinde bu çoğunlukla kaynak USB-C bağlantı noktasında DP Alt Modu gerektiğini belirtir; adaptör, yalnızca veri sağlayan bir bağlantı noktasına kendiliğinden yerel DisplayPort çıkışı eklemez.
Bir USB-C bağlantı noktası çalışırken diğeri neden çalışmaz?
Aynı cihazdaki USB-C bağlantı noktaları aynı yeteneklere sahip olmak zorunda değildir. Bir bağlantı noktası DP Alt Modu/harici ekran çıkışını desteklerken diğeri yalnızca veri veya şarj için yapılandırılmış olabilir. Hangi bağlantı noktasının görüntü verdiğini modelin bağlantı noktası şemasından veya resmî teknik özelliklerinden doğrulayın.

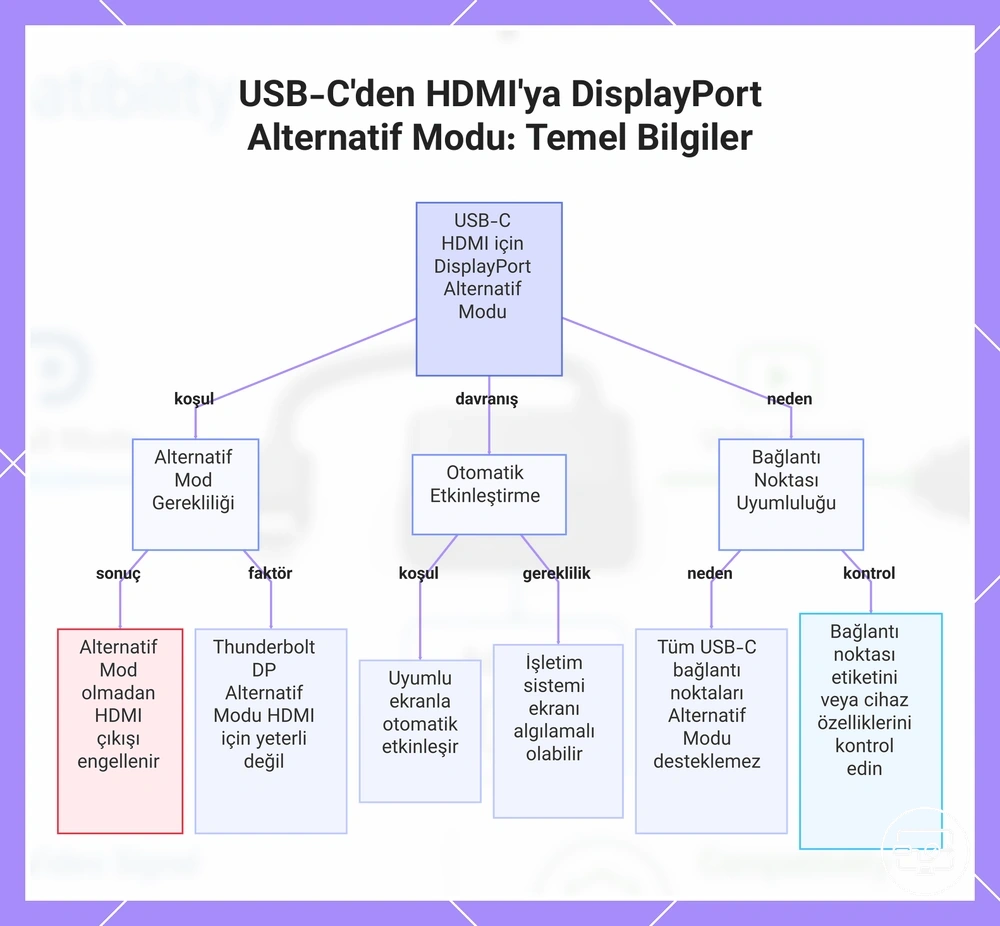

Aşağıdaki grafik, DP Alt Modu gereksinimi, otomatik müzakere ve bağlantı noktaları arasındaki yetenek farkını görsel olarak özetler.
