USB-C-zu-HDMI-Kompatibilität über DisplayPort-Alt-Modus
Für einen gewöhnlichen USB-C-zu-HDMI-Adapter oder ein entsprechendes Kabel ist entscheidend, dass genau der verwendete USB-C-Anschluss DisplayPort-Alt-Modus (DP Alt Mode) bereitstellt. Ist dieser Videopfad vorhanden, wandelt der Adapter das DisplayPort-Signal in HDMI um; fehlt er, funktioniert ein Adapter mit der Angabe „DP Alt Mode required“ nicht, auch wenn Laden und USB-Daten am selben Anschluss funktionieren.
USB-C → HDMI: Kompatibilität in drei Angaben prüfen
Die Prüfung bewertet den Videopfad, nicht ein bestimmtes Produkt. Wählen Sie die dokumentierte Port-Fähigkeit, den Adaptertyp und Ihr Ziel; das Ergebnis zeigt, ob der grundlegende Signalpfad passt und was noch separat geprüft werden muss.
Noch nicht verifiziert
Wählen Sie die Angaben oben und prüfen Sie das Ergebnis. Eine USB-C-Buchse allein beweist keine Videoausgabe.
Ein positives Ergebnis bestätigt nur den grundlegenden Pfad. Für einen konkreten Modus müssen Quelle, verfügbare DisplayPort-Bandbreite, Adapter/Kabel und HDMI-Display denselben Zielmodus unterstützen.
Für die Auswahl zählen vor allem Port-Fähigkeit, DisplayPort-Lanes und Link-Rate, Konvertierung sowie die Fähigkeiten des HDMI-Displays. Die Kompatibilitätsübersicht ordnet diese Seite in den größeren Entscheidungspfad ein; hier geht es um die Voraussetzungen des DisplayPort-Alt-Modus und nicht um eine vollständige Einrichtungsanleitung.

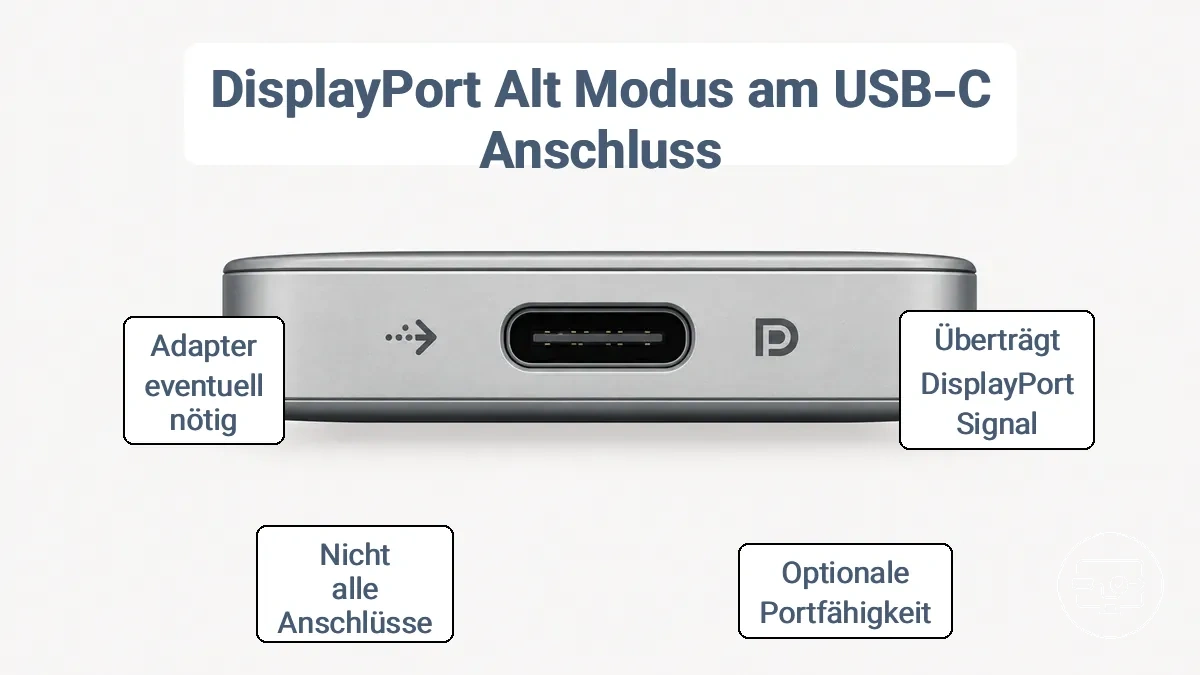

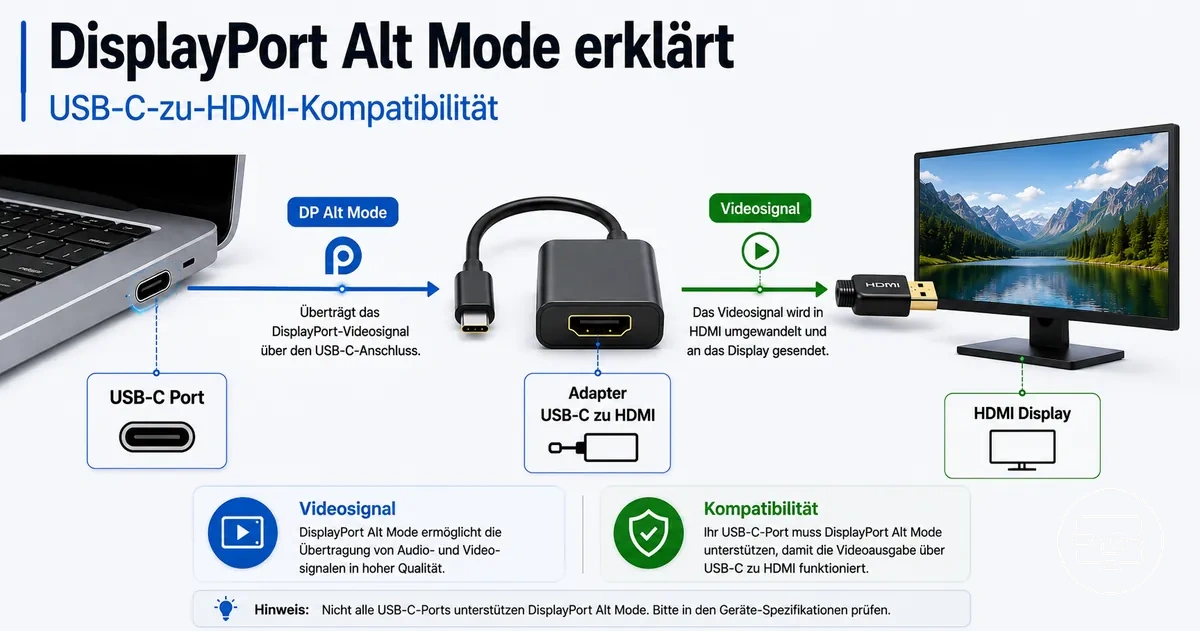

Was DisplayPort-Alt-Modus an einem USB-C-Anschluss ist
DisplayPort-Alt-Modus ist eine optionale USB-C-Funktion, bei der der Host DisplayPort-Videosignale über die Hochgeschwindigkeitsleitungen des USB-C-Anschlusses führt. Die Form der USB-C-Buchse sagt allein nicht aus, ob diese Funktion vorhanden ist.
Ein videofähiger Port wird damit zur DisplayPort-Quelle über USB-C. Der Alt-Modus bestätigt jedoch nur den Videopfad; er garantiert weder eine bestimmte Auflösung noch eine bestimmte Bildwiederholrate. Anschlussmarkierungen können einen Hinweis geben, sind aber weniger zuverlässig als die technischen Daten des konkreten Gerätemodells.
Für einen HDMI-Monitor oder Fernseher übernimmt normalerweise der USB-C-zu-HDMI-Adapter die Protokollumwandlung. Das HDMI-Display selbst muss keinen DP-Alt-Modus unterstützen; es muss die vom Adapter ausgegebene HDMI-Verbindung und den gewünschten Anzeigemodus akzeptieren.
Die wichtigste Unterscheidung ist, was DP-Alt-Modus ermöglicht und was daraus nicht automatisch folgt.
DP-Alt-Modus bedeutet
- Der verwendete USB-C-Port kann DisplayPort-Video übertragen.
- Je nach Pin-Zuordnung können Video, USB-Daten und Stromversorgung gleichzeitig verfügbar sein.
- Ein geeigneter aktiver Adapter kann das DisplayPort-Signal in HDMI umwandeln.
DP-Alt-Modus garantiert nicht
- dass jeder USB-C-Port desselben Geräts videofähig ist,
- dass jede Auflösung oder Bildwiederholrate unterstützt wird,
- dass jedes Kabel, jeder Adapter oder jedes Dock zum Host passt.
Wie DisplayPort-Alt-Modus Video über USB-C überträgt
Beim Anschließen wird der DisplayPort-Alt-Modus über die USB-C-Steuerverbindung ausgehandelt. Quelle und angeschlossenes Alt-Mode-Gerät – bei USB-C-zu-HDMI meist der Adapter – vereinbaren eine passende Pin-Zuordnung; anschließend werden DisplayPort-Lanes über den USB-C-Anschluss geführt.
Die Anzahl der für DisplayPort reservierten Hochgeschwindigkeits-Lanes und die unterstützte Link-Rate bilden das Bandbreitenbudget. Dieses Budget beeinflusst, welche Kombinationen aus Auflösung, Bildwiederholrate, Farbtiefe und Chroma-Format möglich sind. Bei einem HDMI-Ziel kommen zusätzlich die Grenzen des Konverters und des Displays hinzu.
Der Alt-Modus transportiert DisplayPort, nicht automatisch HDMI. Ein USB-C-zu-HDMI-Adapter nimmt das DisplayPort-Signal entgegen, liest die Fähigkeiten des HDMI-Displays über den Konverterpfad aus und erzeugt daraus ein HDMI-Signal.
Darum kann eine Verbindung grundsätzlich erkannt werden, aber einen anspruchsvolleren Modus nicht erreichen: Ein Pfad kann beispielsweise für eine niedrigere Auflösung oder Bildwiederholrate ausreichen, obwohl Quelle, Adapter oder Display jeweils für sich höhere Werte bewerben.
Die Rollen im Signalpfad lassen sich als Quelle → Alt-Mode-Aushandlung → Konvertierung → HDMI-Senke lesen.
| Komponente | Aufgabe | Typische Grenze |
|---|---|---|
| Host / GPU | Erzeugt das DisplayPort-Bildsignal und stellt die unterstützten Display-Modi bereit. | GPU-, Geräte- oder Firmware-Grenzen können Auflösung, Bildrate oder Zahl externer Displays begrenzen. |
| USB-C-/Alt-Mode-Controller | Handelt DP-Alt-Modus und Pin-Zuordnung über USB-C aus. | Fehlt DP-Alt-Modus am konkreten Port, erhält ein gewöhnlicher USB-C-zu-HDMI-Adapter kein natives Videosignal. |
| USB-C-zu-HDMI-Konverter | Wandelt DisplayPort in ein HDMI-kompatibles Signal um. | Seine unterstützte DP-Eingangsrate, HDMI-Ausgabe, HDR-/HDCP-Fähigkeit und Firmware begrenzen den Endmodus. |
| Kabel / Steckverbindung | Transportiert die erforderlichen elektrischen Signale zwischen den Komponenten. | Ungeeignete, beschädigte oder bei USB-C-zu-USB-C reine Ladekabel können den Pfad verhindern oder instabil machen. |
| HDMI-Display | Meldet seine Modi über EDID und nimmt das HDMI-Signal entgegen. | HDMI-Version, Eingangsmodus, Auflösung/Bildrate und HDCP-Unterstützung können die Ausgabe begrenzen. |

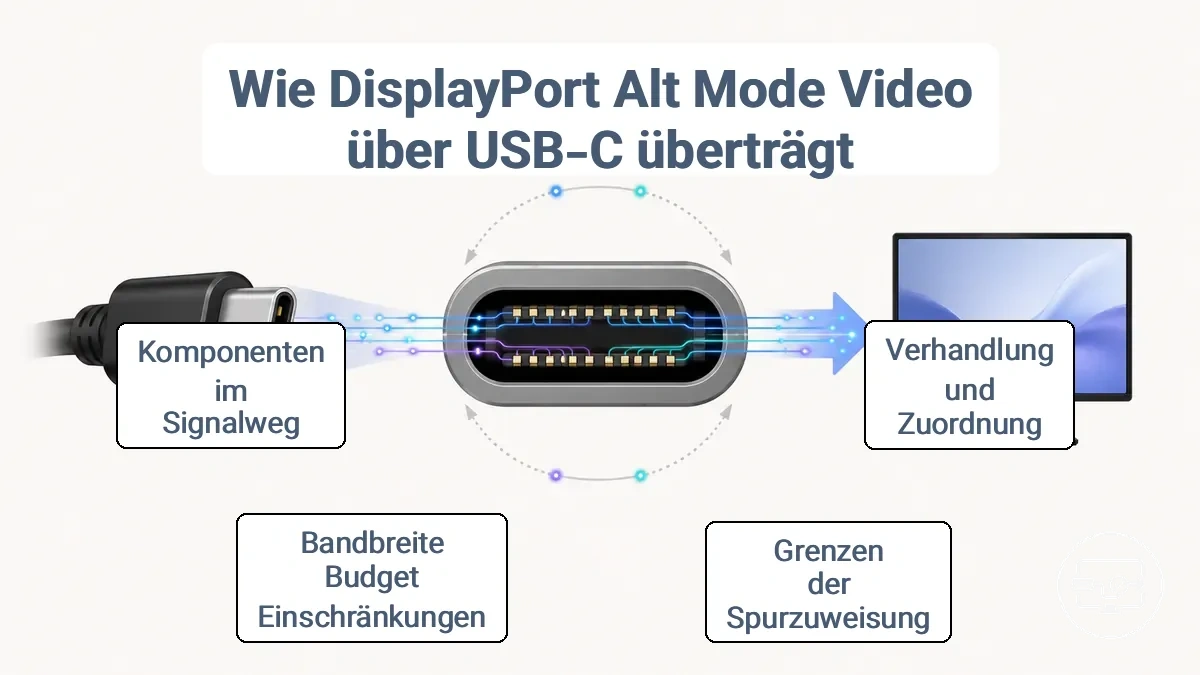

Das folgende Diagramm visualisiert diesen Signalpfad. Entscheidend ist, dass die DP-Alt-Mode-Aushandlung auf der USB-C-Seite stattfindet; der HDMI-Bildschirm ist das Ziel der konvertierten HDMI-Verbindung.
Display-Leitungen, Bandbreite und warum sich die USB-Datenfähigkeit ändern kann
Die Lane-Zuweisung bestimmt den Kompromiss zwischen DisplayPort-Video und USB-3.x-Daten. Bei einer üblichen USB-C-DP-Alt-Mode-Konfiguration werden entweder zwei oder vier Hochgeschwindigkeits-Lanes für DisplayPort genutzt.
| DP-Lanes | DisplayPort-Bandbreite | USB-Daten parallel | Praktische Folge |
|---|---|---|---|
| 2 Lanes | Ein Teil der möglichen DP-Bandbreite | USB 3.x kann über die übrigen Hochgeschwindigkeits-Lanes weiterlaufen. | Geeignet, wenn Display und schnelle USB-Peripherie gleichzeitig benötigt werden; der maximale Videomodus kann niedriger ausfallen. |
| 4 Lanes | Maximale DP-Bandbreite der ausgehandelten Link-Rate | USB-3.x-SuperSpeed steht auf diesen Lanes nicht parallel zur Verfügung; USB 2.0 kann weiterhin verfügbar sein. | Bevorzugt die Display-Bandbreite; schnelle Geräte an demselben USB-C-Link können dadurch auf einen langsameren Datenpfad zurückfallen. |
Bei Hubs und Docks ist diese Aufteilung besonders wichtig, weil Display und USB-Peripherie dieselbe Upstream-Verbindung teilen. Ein langsameres Laufwerk während aktiver Videoausgabe kann daher eine Folge der Lane-Zuweisung sein und muss kein Defekt sein.

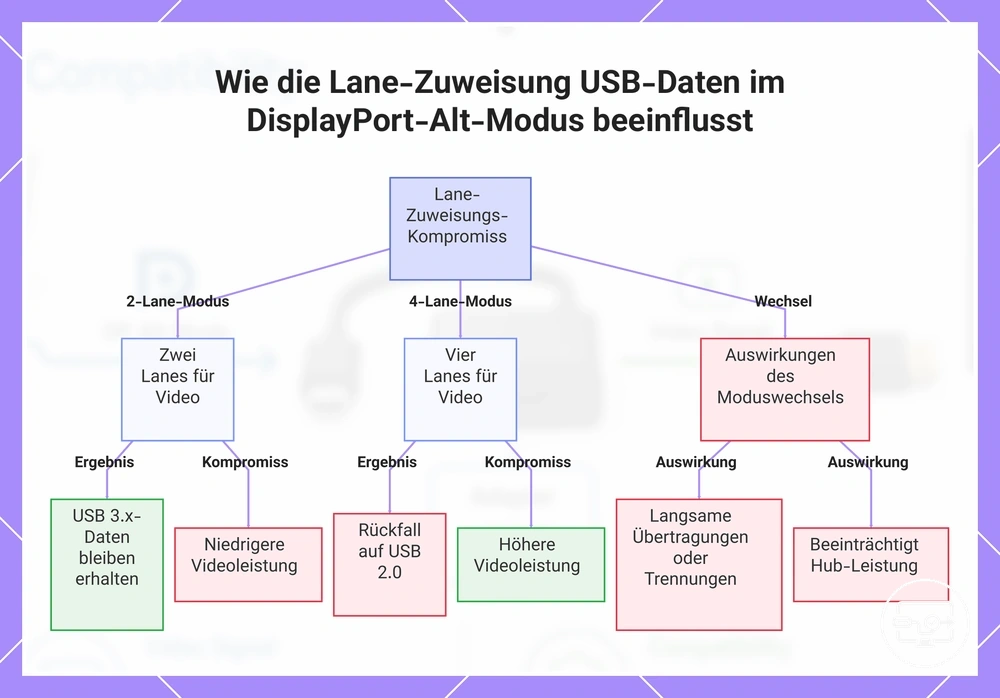

Die Grafik zeigt diesen Bandbreitenkompromiss zwischen Videoleistung und USB-Datendurchsatz.
DisplayPort-Version und Link-Raten, die HDMI-Grenzen formen
Die DisplayPort-Link-Rate ist ein harter Teil des Bandbreitenbudgets: Sie gibt die Rohdatenrate pro DisplayPort-Lane an. Die nutzbare Videodatenrate liegt wegen der Leitungscodierung darunter; zusätzlich können Lane-Anzahl, Konverter, Farbtiefe, Chroma-Format und das HDMI-Display den Endmodus begrenzen.
Häufige Link-Rate-Stufen helfen beim Einordnen der Quelle. Eine höhere Stufe vergrößert das mögliche Budget, garantiert aber keinen bestimmten HDMI-Modus, solange nicht der gesamte Pfad denselben Zielmodus unterstützt.
| Link-Rate | Rohdatenrate pro Lane | Einordnung |
|---|---|---|
| HBR | 2,7 Gbit/s | Ältere/geringere DP-Link-Rate; begrenzteres Budget für hohe Auflösung und Bildrate. |
| HBR2 | 5,4 Gbit/s | Typisch für DisplayPort-1.2-Klasse; das tatsächliche HDMI-Ergebnis hängt weiterhin von Lane-Anzahl und Konverter ab. |
| HBR3 | 8,1 Gbit/s | DisplayPort-1.3/1.4-Klasse; bietet mehr Bandbreite, wenn Host, Alt-Mode-Pfad und Adapter HBR3 unterstützen. |
| UHBR (DP 2.x) | 10, 13,5 oder 20 Gbit/s | Neuere Link-Raten; nur relevant, wenn Quelle, USB-C/DP-Implementierung und nachgelagerte Hardware diese Generation tatsächlich unterstützen. |
Warum USB-C-zu-HDMI normalerweise DP-Alt-Modus plus Konvertierung bedeutet
Der normale USB-C-zu-HDMI-Pfad besteht aus DisplayPort-Alt-Modus plus Protokollkonvertierung: Der Host liefert DisplayPort über USB-C, und Elektronik im Adapter oder Kabel wandelt dieses Signal für den HDMI-Eingang um.

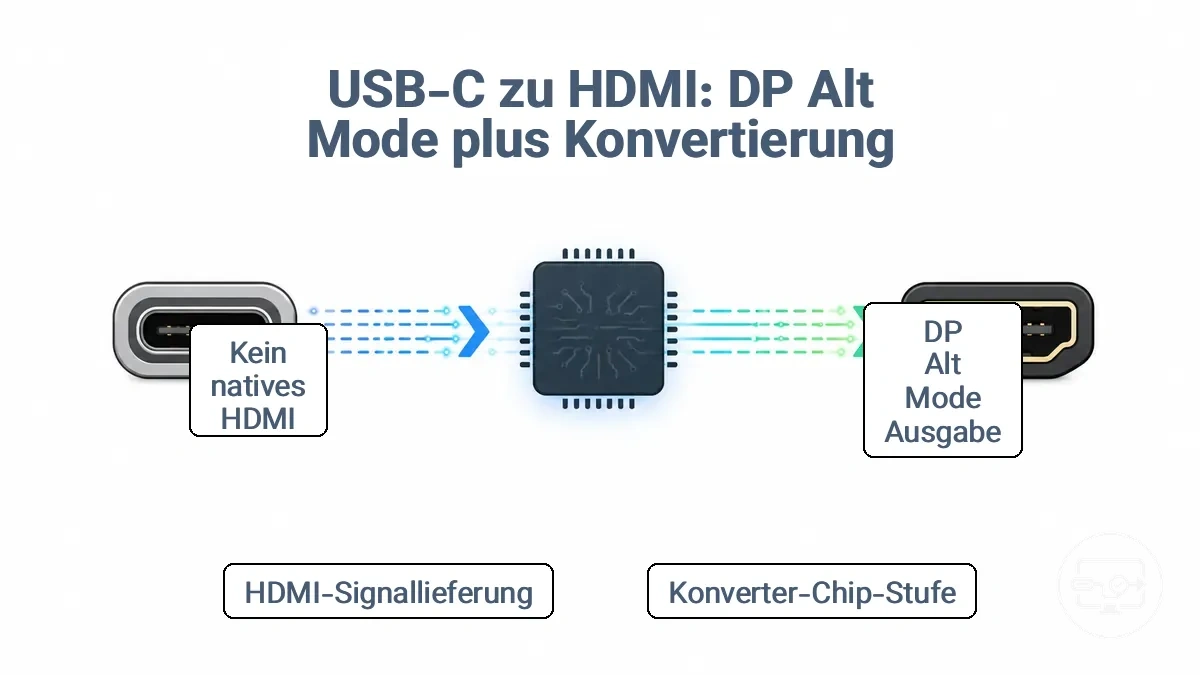

Das Diagramm zeigt genau diese Trennung zwischen Ausgabemodus des Hosts und Konvertierungshardware. Deshalb beschreibt „USB-C-zu-HDMI-Kabel“ die Steckerform, aber noch nicht alle technischen Voraussetzungen.
Ein häufiges Missverständnis ist, dass ein solches Kabel bereits natives HDMI aus dem USB-C-Port übernimmt. Bei einem DP-Alt-Mode-Pfad sitzt die notwendige DP-zu-HDMI-Konvertierung vielmehr im Adaptergehäuse oder in einem der Kabelstecker und wird üblicherweise über die Verbindung mit Strom versorgt.
Der Konvertierungspfad besteht aus drei klaren Stufen:
- DisplayPort-Ausgabe: Der Host aktiviert DP-Alt-Modus am USB-C-Port und sendet das DP-Signal.
- Protokollkonvertierung: Der Adapter/Kabelkonverter übersetzt DisplayPort in HDMI.
- HDMI-Ausgabe: Das konvertierte Signal wird an den HDMI-Eingang des Displays übertragen.
Damit müssen Quelle, Konverter und Display zusammenpassen. Die Wahl von Adapter, Kabel oder Dock beeinflusst unter anderem mögliche Auflösung, Bildwiederholrate, HDR, Audio und HDCP; die Unterschiede werden unter Lösungsarten und Abwägungen vertieft.
HDMI-Alt-Modus versus DisplayPort-Alt-Modus für USB-C-zu-HDMI
DisplayPort-Alt-Modus ist der übliche USB-C-Videopfad, wenn das Ziel ein HDMI-Display ist. HDMI-Alt-Modus wurde als anderer Ansatz definiert, ist in Consumer-Geräten jedoch selten anzutreffen und sollte nicht aus der bloßen USB-C-Steckerform abgeleitet werden.
Steht auf einem USB-C-zu-HDMI-Adapter „Alt Mode required“, ist in der Praxis normalerweise DP-Alt-Modus auf der Quellseite gemeint.
| Merkmal | HDMI-Alt-Modus | DisplayPort-Alt-Modus |
|---|---|---|
| Signal auf USB-C | HDMI-Signalisierung | DisplayPort-Signalisierung |
| Verbreitung | Selten in Consumer-Hardware implementiert | Der typische native USB-C-Videopfad vieler PCs, Tablets und anderer Geräte |
| USB-C → HDMI | Erfordert ausdrückliche Unterstützung dieses Alt-Modus. | Erfordert bei einem HDMI-Ziel üblicherweise einen DP-zu-HDMI-Konverter im Adapter oder Kabel. |
| Was vor dem Kauf prüfen? | Explizite Herstellerangabe zu HDMI-Alt-Modus | Explizite Angabe „DisplayPort Alt Mode“, „DP Alt Mode“ oder „DisplayPort über USB-C“ am verwendeten Port |
Bei Thunderbolt-Ports läuft die Display-Ausgabe über einen erweiterten Protokollpfad; die Unterschiede erläutert Thunderbolt vs. normales USB-C.
Aktive Konvertierungschips, „passive“ Kennzeichnung und was ein USB-C-zu-HDMI-Kabel wirklich ist
Bei einem normalen DP-Alt-Mode-zu-HDMI-Pfad ist eine Protokollkonvertierung von DisplayPort zu HDMI erforderlich. Die dafür nötige Elektronik kann so klein sein, dass sie im Adapter oder direkt im Kabelstecker sitzt.
Marketingbegriffe wie „aktiv“, „passiv“ oder „Plug-and-Play“ beschreiben diesen technischen Aufbau nicht immer sauber. Für die Auswahl ist deshalb wichtiger, welchen Eingangspfad der Adapter verlangt und welche Ausgabe er tatsächlich unterstützt.
| Kennzeichnung | Was sie zuverlässig aussagt | Was Sie prüfen sollten |
|---|---|---|
| „DP Alt Mode required“ | Der Adapter erwartet DisplayPort-Video vom USB-C-Port. | Ob der konkrete USB-C-Port DP-Alt-Modus unterstützt. |
| „Aktiver Adapter“ / „Converter“ | Es ist Konvertierungselektronik vorgesehen. | Unterstützte DP-Eingangsrate sowie HDMI-Auflösung/Bildrate, HDR und HDCP für Ihren Einsatzzweck. |
| „Passiv“ | Allein keine verlässliche Aussage über die interne Protokollkonvertierung. | Nicht aus dem Wort „passiv“ schließen, dass jeder USB-C-Port funktioniert; technische Eingangsvoraussetzungen lesen. |
| „Plug-and-Play“ | Meist: keine zusätzliche Benutzereinrichtung oder kein separater Treiber für den normalen Alt-Mode-Pfad. | Es ersetzt nicht die Prüfung von DP-Alt-Modus und Zielmodus. |
| Nur „USB-C-zu-HDMI“ | Stecker- und Zieltyp, aber keine vollständige Kompatibilitätsangabe. | Host-Anforderung und unterstützte Ausgabemodi in den Spezifikationen. |
Bevorzugen Sie deshalb Spezifikationen, die den erforderlichen Host-Pfad und die unterstützten Videoeigenschaften klar benennen. Eine bloße Verkaufsbezeichnung ist kein Nachweis der Port-Kompatibilität.

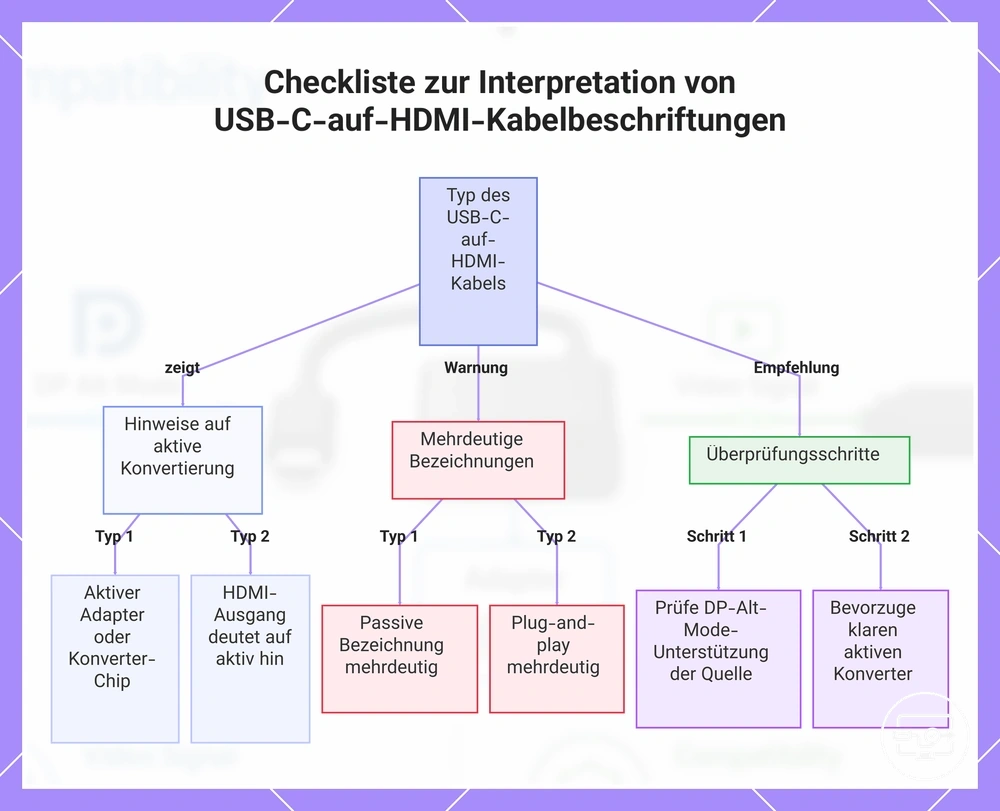

Das Diagramm ergänzt diese Einordnung visuell und zeigt typische Formulierungen auf Kabeln und Adaptern.
Wann USB-C-zu-HDMI mit Alt-Modus funktioniert und wann nicht
USB-C-zu-HDMI über DP-Alt-Modus funktioniert, wenn der verwendete Port Video ausgeben kann, der Adapter den DisplayPort-zu-HDMI-Pfad unterstützt und Display samt Kabel den ausgehandelten HDMI-Modus akzeptieren. Die Port-Fähigkeit ist die erste Ausschlussbedingung.
Für die Fehlersuche sollten die Bedingungen in Signalreihenfolge geprüft werden: Quelle und Port, Alt-Mode-Aushandlung, Konverter, Kabel/Stecker und schließlich HDMI-Display. So lässt sich zwischen einem fehlenden Videopfad und einem bloßen Modus- oder Handshake-Problem unterscheiden.
Die folgende Matrix ordnet typische Beobachtungen der wahrscheinlich betroffenen Ebene zu.
| Bedingung | Typische Beobachtung | Praktische Einordnung |
|---|---|---|
| Kein DP-Alt-Modus am verwendeten Port | Mit einem gewöhnlichen „DP Alt Mode required“-Adapter meist kein Bild und oft keine Monitorerkennung | Der Adapter erhält kein natives DisplayPort-Videosignal; ein anderes Kabel allein ändert diese Port-Fähigkeit nicht. |
| DP-Alt-Modus vorhanden, passender DP→HDMI-Konverter | Grundlegende Display-Erkennung und Bildausgabe sind möglich | Der Signalpfad ist grundsätzlich geeignet; Zielmodus separat prüfen. |
| Adapter-/Dock-Protokoll passt nicht zum Host | Kein Bild oder keine zuverlässige Erkennung | Beispielsweise kann ein Thunderbolt-Dock Thunderbolt verlangen, während ein reiner DP-Alt-Mode-Port nur einen einfacheren USB-C-Displaypfad bietet. |
| Bandbreite oder Zielmodus überfordert einen Teil des Pfads | Niedrigere Auflösung/Bildrate, instabile Ausgabe oder schwarzer Bildschirm | Quelle, Lane-/Link-Rate, Konverter, Kabel und HDMI-Eingang müssen den gewünschten Modus gemeinsam tragen. |
| EDID-/HDCP-/Handshake-Problem | Display wird erkannt, Bild bleibt aus oder geschützte Inhalte schlagen fehl | Der Port kann videofähig sein; Ursache liegt dann eher im Aushandlungs- oder Inhaltsschutzpfad. |
DP-Alt-Modus ist eine Voraussetzung für den gewöhnlichen Alt-Mode-Adapter, aber keine Garantie für 4K, 60 Hz, HDR oder einen anderen konkreten Modus. Diese Eigenschaften müssen entlang des gesamten Signalpfads unterstützt werden.
Wenn die Voraussetzungen erfüllt sind, aber die Ausgabe trotzdem ausfällt, hilft die symptombasierte Seite Fehler, wenn die Videoausgabe ausfällt.
Anforderungen auf Anschluss-Ebene: videofähiger USB-C im Vergleich zu reinen Lade- oder Datenanschlüssen
Ein videofähiger USB-C-Port stellt einen Display-Ausgabepfad bereit; ein reiner Lade- oder Datenport nicht. Entscheidend ist die portbezogene Herstellerangabe, weil an demselben Gerät verschiedene USB-C-Buchsen unterschiedliche Fähigkeiten haben können.
Die Indikatoren haben unterschiedliche Beweiskraft. Eine ausführlichere Prüfung bietet die Checkliste für Port-Anforderungen.
- Direkter Nachweis: Die offizielle Port-Spezifikation nennt „DisplayPort Alt Mode“, „DP Alt Mode“ oder „DisplayPort über USB-C“.
- Video-fähiger Protokollpfad: Thunderbolt 3/4 ist ein starker Hinweis auf Display-Ausgabe; konkrete Displayzahl und Modi bleiben hostabhängig.
- Nur ergänzender Hinweis: Ein DisplayPort-/Monitor-Symbol hilft bei der Zuordnung, ersetzt aber bei Unklarheit nicht das Datenblatt.
- Kein Video-Nachweis: „USB 3.2“, „SuperSpeed“ oder „Power Delivery“ beschreiben Daten- bzw. Stromfähigkeiten, nicht automatisch Video.
- Ausschluss für den normalen Alt-Mode-Adapter: Ist der Port ausdrücklich nur für Laden oder Daten dokumentiert, fehlt diesem Pfad die native DisplayPort-Ausgabe.

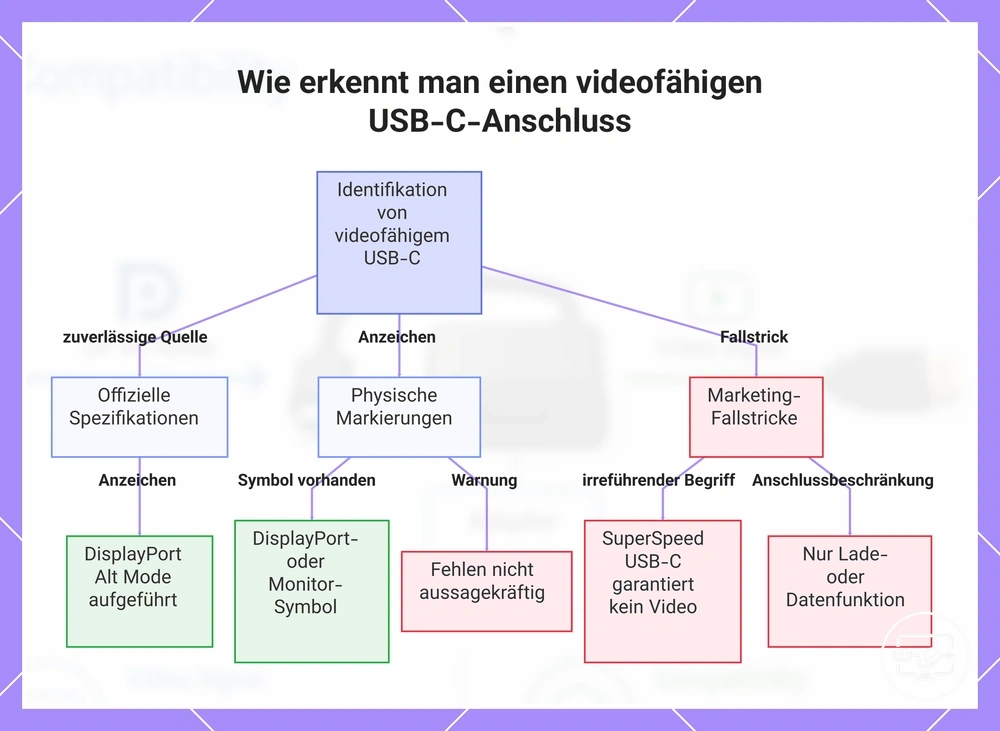

Das Diagramm zeigt dieselben Port-Hinweise und die häufigsten Fehlinterpretationen bei der visuellen Prüfung.
Muss der Alt-Modus aktiviert werden, und welche Einstellungen können die Ausgabe blockieren
DP-Alt-Modus wird im Normalbetrieb automatisch ausgehandelt, sobald ein kompatibles Alt-Mode-Gerät oder ein entsprechender Adapter angeschlossen wird. Es gibt üblicherweise keinen separaten Betriebssystem-Schalter „DP Alt Mode aktivieren“; Anzeigeeinstellungen bestimmen vielmehr, wie ein bereits erkannter externer Bildschirm genutzt wird.
Wenn ein videofähiger Port trotzdem kein nutzbares Bild liefert, helfen drei Ebenen bei der Einordnung:
| Ebene | Mögliche Blockade | Typische Folge |
|---|---|---|
| Firmware / Gerätekonfiguration | Hersteller- oder Sicherheitsrichtlinien deaktivieren bestimmte externe Ein-/Ausgabefunktionen. | Adapter oder Monitor wird gar nicht oder nur teilweise erkannt. |
| Betriebssystem / Anzeige | Externer Bildschirm ist deaktiviert, falscher Projektionsmodus gewählt oder ein nicht stabiler Modus eingestellt. | Leerer erweiterter Bildschirm, falsche Anordnung oder Rückfall auf einen anderen Modus. |
| Inhaltsschutz | HDCP-Anforderungen werden nicht durch die komplette Adapter-/Display-Kette erfüllt. | Desktop kann sichtbar sein, während geschützte Wiedergabe schwarz bleibt oder eine Fehlermeldung zeigt. |
So überprüfen Sie die DisplayPort-Alt-Modus-Unterstützung vor dem Kauf
Prüfen Sie vor dem Kauf die offiziellen Spezifikationen für das genaue Gerätemodell und den konkreten USB-C-Port. Die stärksten Formulierungen sind „DisplayPort Alt Mode“, „DP Alt Mode“, „DisplayPort über USB-C“ oder eine eindeutig beschriebene externe Videoausgabe.
Gehen Sie von der stärksten Quelle zur schwächsten: Herstellerdaten und Handbuch zuerst, Port-Symbole danach, Verkäufertexte und Community-Berichte nur ergänzend.
- Exaktes Modell prüfen: Öffnen Sie Datenblatt oder Supportseite des Herstellers und suchen Sie nach „DisplayPort Alt Mode“, „DP Alt Mode“ oder „DisplayPort über USB-C“.
- Den richtigen Port zuordnen: Lesen Sie Fußnoten und Anschlussdiagramme; mehrere USB-C-Ports am selben Gerät können unterschiedliche Funktionen haben.
- Thunderbolt korrekt einordnen: Thunderbolt 3/4 ist ein starker Nachweis für Video-Fähigkeit, ersetzt aber nicht die Prüfung von Zahl der Displays, Auflösung und Bildrate des konkreten Hosts.
- Adapter-Anforderung abgleichen: Steht am Adapter „DP Alt Mode required“, muss genau dieser native Videopfad am Host vorhanden sein.
- Symbole und Verkaufsangaben nur bestätigen lassen: Ein DP-Symbol ist hilfreich; „USB-C“, „USB 3.2“, „PD“ oder eine Marktplatzangabe allein beweist DP-Alt-Modus nicht.

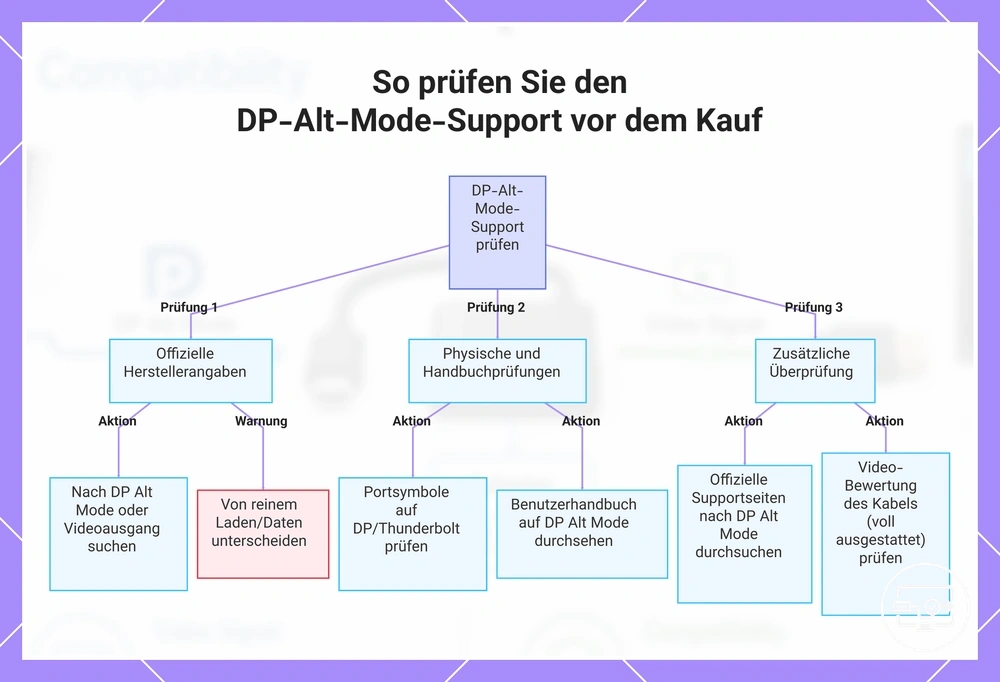

Das Diagramm visualisiert diese Reihenfolge vom stärksten Nachweis bis zu den weniger eindeutigen Hinweisen.
Symbole, Spezifikationen und Produktsprache, die auf DP-Alt-Modus-Unterstützung hinweisen
Port-Symbole und Produktformulierungen sind nur dann nützlich, wenn klar ist, welche Eigenschaft sie tatsächlich beschreiben. Datenrate, Laden und Videoausgabe sind getrennte USB-C-Fähigkeiten.
| Angabe | Aussagekraft | Was daraus folgt |
|---|---|---|
| „DP Alt Mode“, „DisplayPort Alt Mode“ oder „DisplayPort über USB-C“ in offizieller Port-Spezifikation | Hoch | Der genannte USB-C-Port stellt einen nativen DisplayPort-Videopfad bereit. |
| Thunderbolt-3-/4-Kennzeichnung | Hoch für Video-Fähigkeit | DisplayPort-Video kann über den Thunderbolt-Pfad transportiert werden; konkrete Displaygrenzen bleiben hostabhängig. |
| DisplayPort- oder Monitor-Symbol am Port | Mittel bis hoch | Typischer Hinweis auf Videoausgabe; bei unklarer Symbolik die Herstellerdokumentation abgleichen. |
| „USB-C“, „USB 3.1/3.2“, „SuperSpeed“ | Keine Bestätigung | Bezeichnet Stecker bzw. USB-Datenfähigkeit, nicht automatisch DisplayPort-Alt-Modus. |
| Power-Delivery-/Akkusymbol | Keine Bestätigung | Bezieht sich auf Stromversorgung; Video muss separat ausgewiesen sein. |
| „4K“, „Video Output“ oder „Alt Mode“ nur in einem Marktplatzangebot | Niedriger als Herstellerdokumentation | Kann die Fähigkeit des Zubehörs beschreiben, beweist aber nicht, dass Ihr Host-Port den erforderlichen Videopfad liefert. |
Bestätigung auf Systemebene auf gängigen Plattformen, ohne dies in eine Einrichtungsanleitung zu verwandeln
Systeminformationen können einen bereits funktionierenden Displaypfad bestätigen, sind aber kein universeller Ersatz für die Port-Spezifikation. Windows, macOS und ChromeOS zeigen normalerweise nicht für jeden unbenutzten USB-C-Port einen eindeutigen Schalter oder Status „DP Alt Mode unterstützt“ an.
Nutzen Sie Systemebenen deshalb als Bestätigung eines angeschlossenen Pfads, nicht als alleinigen Vorabnachweis:
| Plattform | Sinnvoller Nachweis | Grenze des Nachweises |
|---|---|---|
| Windows | Anzeigeeinstellungen und erkannte Monitore bestätigen, dass ein angeschlossener Pfad Video liefert. | Eine allgemeine USB-C- oder USB-Controller-Angabe in den Systeminformationen beweist DP-Alt-Modus an einem bestimmten unbenutzten Port nicht. |
| macOS | Systeminformationen unter „Grafik/Displays“ können einen angeschlossenen Bildschirm und seinen aktuellen Modus zeigen. | Die Zahl und maximalen Modi externer Displays sind modellabhängig; dafür bleiben die technischen Daten des Macs maßgeblich. |
| ChromeOS | Anzeigeeinstellungen bestätigen erkannte externe Displays und aktuelle Modi. | Die Port-Fähigkeit vor dem Anschließen sollte aus der Dokumentation des konkreten Chromebook-Modells kommen. |
| OEM-Dienstprogramm / Firmware | Kann je nach Hersteller Thunderbolt-, USB-C- oder Display-Einstellungen offenlegen. | Das Fehlen einer solchen Option bedeutet nicht automatisch, dass DP-Alt-Modus fehlt. |
Ein erfolgreich erkannter HDMI-Bildschirm bestätigt, dass der aktuelle Gesamtsignalpfad funktioniert. Er beweist jedoch nicht automatisch, dass die Ausgabe technisch über klassischen DP-Alt-Modus statt über Thunderbolt/USB4-Tunneling oder einen treiberbasierten USB-Grafikpfad erfolgt.
USB-C-zu-HDMI ohne DP-Alt-Modus: Was trotzdem funktionieren kann (und die Abwägungen)
Fehlt klassischer DP-Alt-Modus, scheitert ein gewöhnlicher USB-C-zu-HDMI-Adapter, der diesen Modus verlangt. Video kann trotzdem über einen anderen, vom Host ausdrücklich unterstützten Pfad möglich sein – etwa über Thunderbolt/USB4 mit Display-Tunneling oder über einen treiberbasierten USB-Grafikadapter.
Diese Alternativen sind technisch nicht gleichwertig. Ein Thunderbolt-/USB4-Videopfad bleibt hardwareseitige Display-Ausgabe, während treiberbasierte USB-Grafik Bilddaten als normalen USB-Datenverkehr transportiert und dafür Software, Verarbeitung und häufig Komprimierung benötigt.
| Pfad | Voraussetzung | Charakteristik / Abwägung |
|---|---|---|
| DP-Alt-Modus → HDMI-Konverter | DP-Alt-Modus am konkreten USB-C-Port | Nativer DisplayPort-Videopfad mit geringem Software-Overhead; Zielmodus hängt vom gesamten Hardwarepfad ab. |
| Thunderbolt/USB4 mit Display-Tunneling → Dock/Adapter | Passende Thunderbolt-/USB4-Video-Unterstützung am Host und kompatibles Zubehör | Hardwarebasierter Displaypfad; Dock-Protokoll und Host-Grenzen müssen zusammenpassen. |
| Treiberbasierter USB-Grafikadapter | USB-Datenverbindung plus unterstütztes Betriebssystem und Treiber | Kann ohne DP-Alt-Modus funktionieren, verursacht aber zusätzlichen Verarbeitungsaufwand und potenziell mehr Latenz; nicht für jeden DRM-/Hochleistungsfall gleich geeignet. |
Treiberbasierte USB-Grafikadapter und warum sie sich anders verhalten als Alt-Modus
Treiberbasierte USB-Grafikadapter senden Bildinformationen als USB-Datenverkehr, statt native DisplayPort-Signalisierung über DP-Alt-Modus zu verwenden. Host-Software und Hardware bereiten die Frames für die Übertragung auf; der Adapter erzeugt daraus das Display-Signal.
Die wichtigsten Abwägungen sind deshalb software- und lastabhängig:
- Treiberabhängigkeit: Ohne kompatiblen Treiber oder integrierte Betriebssystemunterstützung kann der Adapter nicht wie vorgesehen arbeiten; Betriebssystem-Updates können die Kompatibilität verändern.
- Komprimierung und Latenz: Bilddaten werden je nach Lösung komprimiert oder anderweitig für USB aufbereitet. Dadurch kann gegenüber einem nativen DisplayPort-Pfad zusätzliche Latenz entstehen.
- Systemlast: CPU, GPU, Speicher und USB-Controller können stärker beteiligt sein. Die Auswirkung wächst typischerweise mit Auflösung, Bildrate und Bildänderungsrate.
- DRM-/HDCP-Grenzen: Geschützte Inhalte können strengere Anforderungen an den vollständigen Ausgabepfad stellen als ein normaler Desktop.
- Best-Fit: Solche Adapter sind oft sinnvoll für Büro- und zusätzliche Displays, wenn kein nativer Videopfad vorhanden ist; für latenzkritische Spiele oder sehr hohe Bildraten ist ein nativer Displaypfad in der Regel die bessere Wahl.
DisplayPort-Alt-Modus für USB-C-zu-HDMI – FAQ
Die Kurzantworten trennen Port-Fähigkeit, Adaptervoraussetzung und tatsächlichen Ausgabemodus, damit USB-C nicht mit Video-Unterstützung gleichgesetzt wird.
Kann ein USB-C-Anschluss HDMI ohne Alt-Modus ausgeben?
Nicht mit einem gewöhnlichen USB-C-zu-HDMI-Adapter, der DP Alt Mode voraussetzt. Ohne DP-Alt-Modus kann HDMI nur über einen anderen unterstützten Videopfad entstehen, zum Beispiel ein passendes Thunderbolt/USB4-Dock mit Display-Tunneling oder einen treiberbasierten USB-Grafikadapter.
Garantiert Thunderbolt HDMI-Ausgabe?
Ein Thunderbolt-3- oder -4-Port ist grundsätzlich video-fähig und kann DisplayPort-Video transportieren. Für HDMI braucht er dennoch einen passenden Adapter oder ein Dock; welche Auflösung, Bildrate und wie viele Displays möglich sind, hängt vom Host und vom nachgelagerten Pfad ab.
Muss der Alt-Modus aktiviert werden?
Normalerweise nein. DP-Alt-Modus wird automatisch ausgehandelt, wenn Host-Port und angeschlossenes Alt-Mode-Gerät kompatibel sind. Anzeigeeinstellungen können anschließend bestimmen, wie der erkannte Bildschirm genutzt wird, sind aber nicht der eigentliche Alt-Mode-Schalter.
Was bedeutet „Alt Mode required“ auf Adaptern?
„Alt Mode required“ bedeutet bei einem USB-C-zu-HDMI-Adapter normalerweise: Der Host-Port muss DisplayPort-Alt-Modus liefern, damit der Adapter DisplayPort in HDMI umwandeln kann. Die Kennzeichnung beschreibt also eine Voraussetzung des Quellports, nicht nur eine Eigenschaft des Kabels.
Warum kann ein USB-C-Anschluss funktionieren, während ein anderer es nicht tut?
USB-C beschreibt die Steckverbindung, nicht einen identischen Funktionsumfang jedes Ports. Ein Hersteller kann nur bestimmte Buchsen mit DP-Alt-Modus oder Thunderbolt anbinden; deshalb kann Port A Video ausgeben, während Port B am selben Gerät nur Daten oder Laden unterstützt. Maßgeblich sind die portbezogenen Gerätespezifikationen.

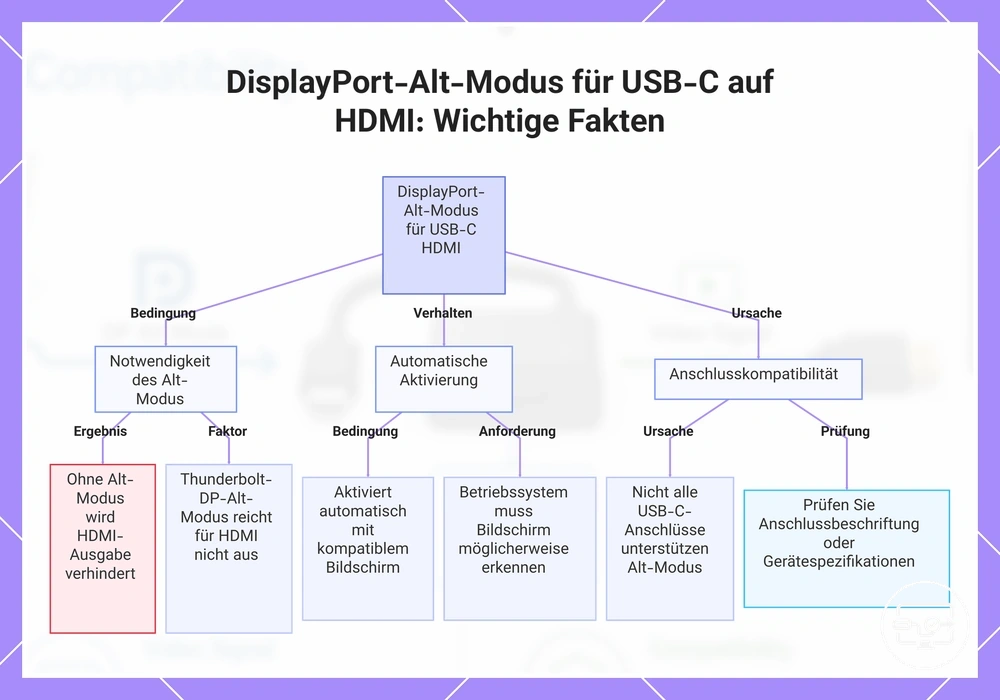

Das Diagramm fasst die wichtigsten Unterschiede zwischen USB-C-Steckerform, DP-Alt-Modus, automatischer Aushandlung und portbezogener Video-Fähigkeit zusammen.
