USB-C-zu-HDMI-Zuverlässigkeit im Laufe der Zeit: Kabellänge, Verschleiß und stabile Verbindungen

Eine zuverlässige USB-C-zu-HDMI-Verbindung bleibt bei normaler Nutzung stabil, ohne dass leichte Kabelbewegung Flackern, schwarze Bildschirme oder Neuverbindungen auslöst. Treten solche Fehler wiederholbar bei Bewegung oder in einer bestimmten Steckerposition auf, spricht das eher für Kontakt- oder Verschleißprobleme; treten sie unabhängig von Bewegung bei einem langen oder komplexen Signalweg auf, sollte zuerst die Signalreserve des Kabel-/Adapterpfads geprüft werden.

Zwei Ursachenklassen erklären einen großen Teil der hier behandelten Instabilität: Eine knappe Signalreserve kann durch längere oder stärker belastete Übertragungswege, zusätzliche Übergänge und Störeinflüsse verschlechtert werden; Kontaktprobleme entstehen durch Verschmutzung, mechanische Belastung oder Verschleiß an Stecker, Buchse und Kabelende. Kabelbewegung kann innere Verbindungsstellen zusätzlich belasten, ohne dass außen sofort ein Schaden sichtbar sein muss.

Umgebung und Verlegung verändern das Risiko, aber nicht jede Störung hat dieselbe Ursache. Wärme kann aktive Adapter oder die Signalreserve belasten; Staub und andere Ablagerungen können die Kontaktfläche beeinträchtigen. Entscheidend ist deshalb, unter welcher Bedingung der Fehler auftritt: bei Bewegung, erst nach längerer Nutzung, nur in einer bestimmten Position oder unabhängig von der Kabelposition.

Drei beeinflussbare Faktoren helfen, die langfristige Stabilität zu erhalten:

• So kurz wie praktisch: Überschüssige Kabellänge und unnötige Übergänge vermeiden, ohne den Stecker unter Zug zu setzen.
• Mechanisch entlasten: Kabelgewicht abstützen, enge Biegungen am Steckerhals vermeiden und die vorhandene Zugentlastung nicht dauerhaft knicken.
• Muster früh erkennen: Wiederholbares Flackern, Aussetzer oder positionsabhängige Verbindung als Prüfsignal behandeln, bevor weiterer Verschleiß entsteht.

Ein bewegungsabhängiger Fehler macht einen physischen Pfadfehler wahrscheinlicher, ist aber kein Beweis für einen grundlegenden Kompatibilitätsfehler. Bleibt das Symptom auch mit einem mechanisch ruhigen, kurzen und bekannten funktionierenden Pfad bestehen, müssen Quelle, Display, Betriebsmodus oder aktive Adapterelektronik separat geprüft werden.

Zuverlässigkeitssignale einer USB-C-zu-HDMI-Verbindung

Die Zuverlässigkeit einer USB-C-zu-HDMI-Verbindung zeigt sich an einer gleichbleibenden Bildausgabe und daran, dass der physische Pfad normale Gerätepositionierung und leichte Kabelbewegungen toleriert. Diese Signale bewerten hier vor allem Kabellänge, Verlegung und physischen Zustand; sie ersetzen keinen vollständigen Kompatibilitäts- oder Einrichtungscheck.

Ein stabiles Bild sollte bei leichter Bewegung nicht reproduzierbar flackern oder ausfallen. Kurze Bildausfälle, Neuverbindungen oder eine Verbindung, die nur in einer bestimmten Position funktioniert, sind dagegen Warnsignale. Ein Symptom ist keine eindeutige Ursache; erst der Auslösekontext grenzt Signalreserve, Kontaktproblem oder eine andere Fehlerquelle ein. Für die Geräte- und Adapterkompatibilität siehe die USB-C-zu-HDMI-Übersicht.

• Stabil: Bild bleibt bei normaler Nutzung ohne Flackern.
• Bewegungsfest: leichte Kabelbewegung löst keinen reproduzierbaren Bildausfall aus.
• Sauberer Sitz: beide Stecker lassen sich vollständig einstecken und benötigen keinen Haltewinkel.
• Positionsunabhängig: die Verbindung bleibt in der normalen Kabelposition stabil.
• Ohne Zusatzdruck: der Stecker muss nicht gedrückt oder abgestützt werden, damit das Bild bleibt.

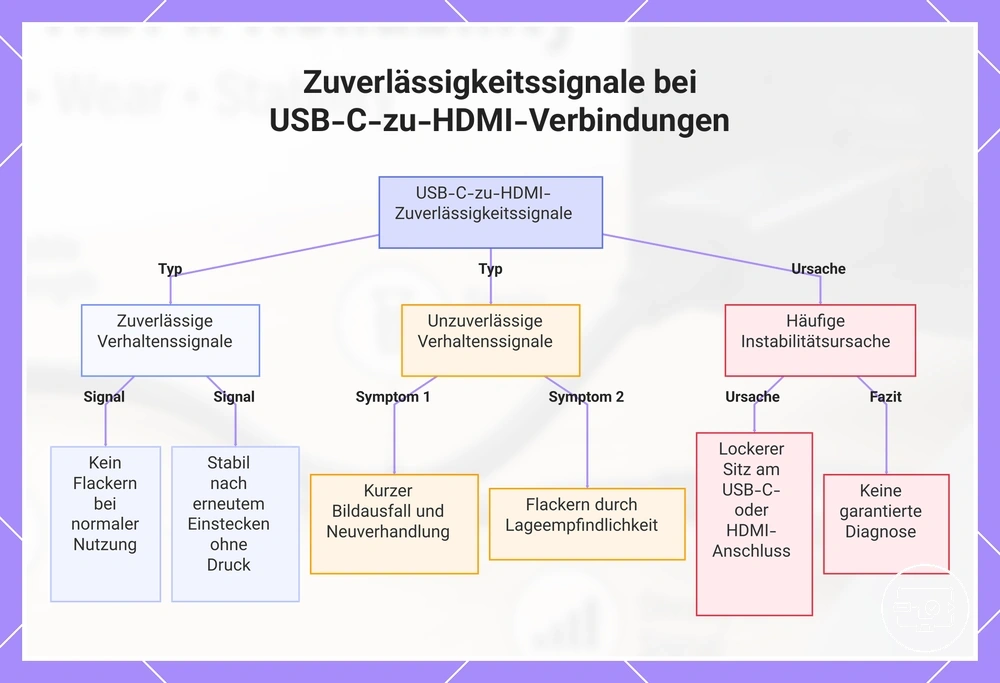

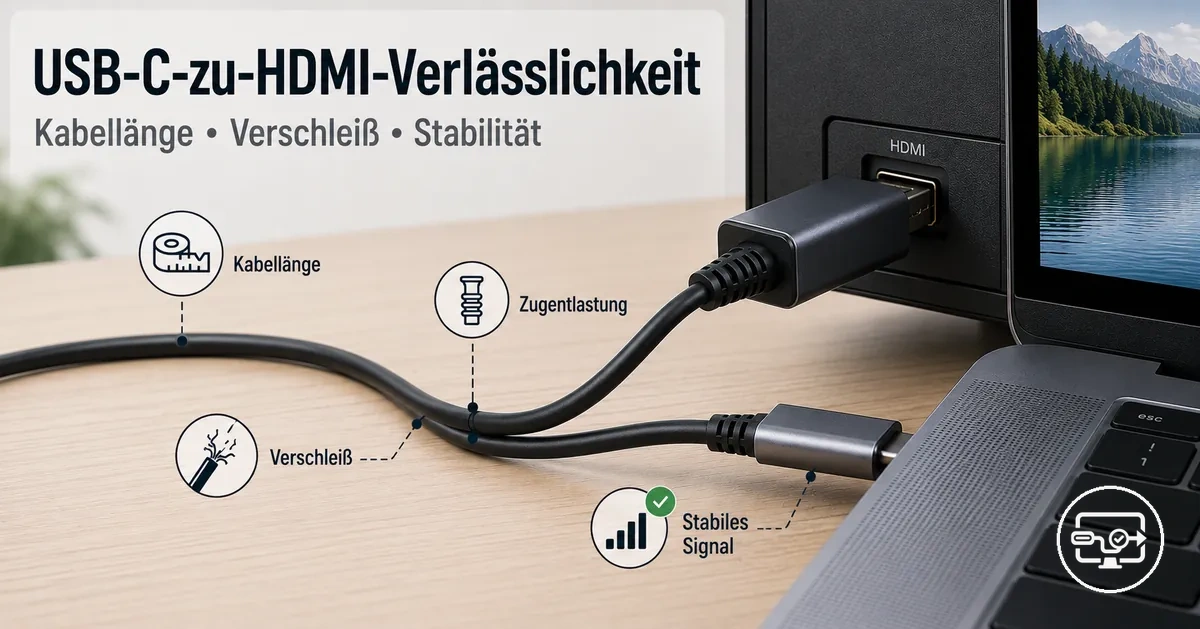

Diese Grafik zeigt die wichtigsten Zuverlässigkeitssignale einer USB-C-zu-HDMI-Verbindung: zuverlässiges Verhalten, unzuverlässige Symptome und eine häufige Ursache für Instabilität.

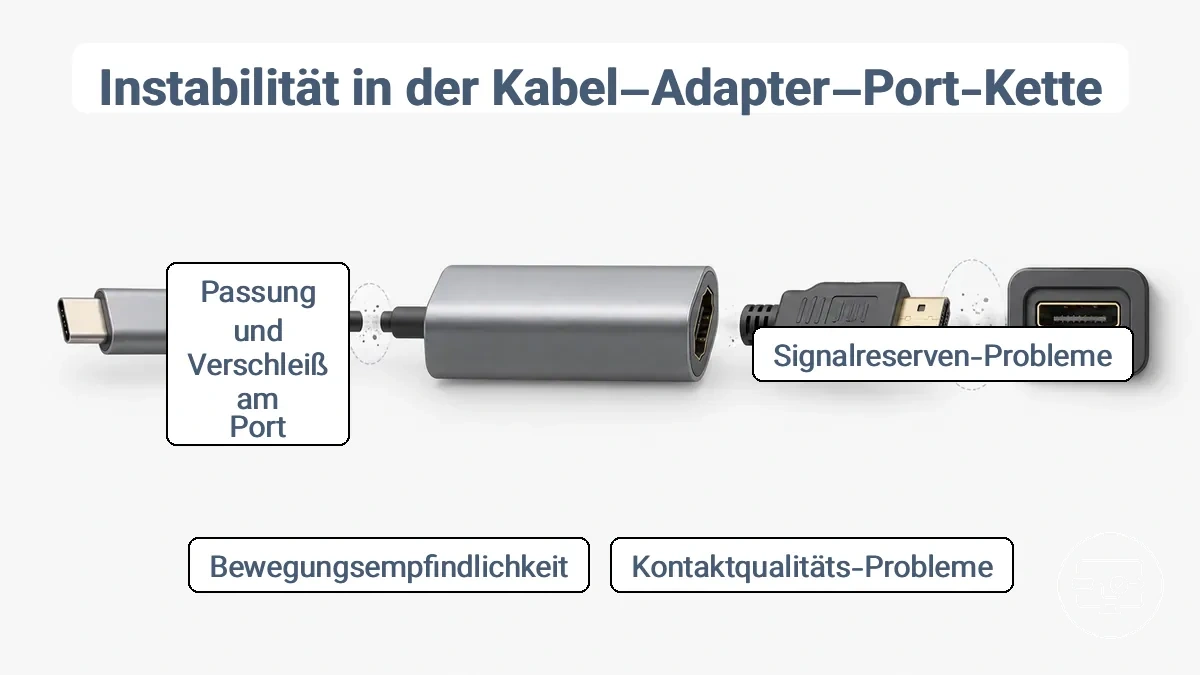

Wo Instabilität in der Kabel-Adapter-Port-Kette entsteht

Instabilität kann an mehreren Punkten des USB-C-zu-HDMI-Pfads entstehen: am USB-C-Quellanschluss, im Kabel bzw. Adapter/Hub und an der HDMI-Verbindung zum Display. Jeder zusätzliche Übergang erhöht die Zahl der Kontakt- und Elektronikstellen, die separat geprüft werden können. Bewegung, Verlegung und häufiges Einstecken wirken auf diese Stellen unterschiedlich; deshalb sollte die Fehlerklasse zuerst lokalisiert werden.

Für diesen Artikel sind zwei Fehlerklassen besonders wichtig. Signalreserve beschreibt den Spielraum, mit dem der gewählte Videomodus trotz Dämpfung, zusätzlicher Übergänge und Störungen sauber übertragen wird. Kontaktqualität beschreibt den stabilen elektrischen und mechanischen Kontakt an Stecker und Buchse. Beide Klassen können ähnliche Symptome erzeugen, daher entscheidet das Auslösemuster über die nächste Prüfung.

• Signalreserve: Fehler werden wahrscheinlicher, wenn der Pfad länger oder komplexer wird, zusätzliche Adapter beteiligt sind oder sich die Verlegung relativ zu Störquellen ändert.
• Kontaktqualität: Fehler werden wahrscheinlicher, wenn Bewegung, Wackeln, Verschmutzung oder eine veränderte Steckerpassung das Symptom reproduzierbar auslösen.

Prüfen Sie den Pfad von der Quelle zum Display, ohne Stecker zu biegen oder mit Kraft in Position zu halten. Ein Fehler, der einer bestimmten Verbindung oder Kabelbewegung folgt, spricht eher für Kontakt/Mechanik; ein Fehler, der vor allem mit Pfadlänge oder zusätzlichen Übergängen auftritt, spricht eher für die Signalreserve.

• Kabelende und Steckerhals auf Knicke, Quetschstellen, Risse oder ungewöhnliche Versteifung prüfen.
• Adapter-/Hub-Übergänge vollständig neu einstecken und auf ungewöhnliches Spiel achten.
• USB-C-Anschluss nur visuell auf Fremdkörper oder sichtbare Beschädigung prüfen; keine Kontakte mit scharfen Gegenständen berühren.
• HDMI-Stecker und -Buchse auf vollständigen Sitz, Gehäuseschaden oder ungewöhnliche Lockerheit prüfen.
• Kabelverlauf von Netzteilen und stark belasteten Stromleitungen trennen und beobachten, ob sich das Muster ändert.

Kabelseitige Ursachen: Leiterermüdung, Abschirmungsverschlechterung und Steckerpassung

Drei kabelseitige Mechanismen können die Anzeigestabilität schrittweise verschlechtern: Ermüdung innerer Leiter/Verbindungen, Beschädigung der Abschirmung oder Kabelgeometrie und Verschleiß der Steckerpassung. Sie müssen außen nicht sofort sichtbar sein, werden aber häufig durch ein wiederholbares Bewegungs- oder Verlegungsmuster auffällig.

Die Zuordnung ist am nützlichsten als Mechanismus → Auslöser → Symptom:

• Leiter/innere Verbindung: wiederholtes Biegen kann eine Schwachstelle erzeugen; Aussetzer folgen dann oft derselben Biegeposition.
• Abschirmung/Kabelgeometrie: mechanische Beschädigung kann die Störfestigkeit oder Impedanzkontrolle verschlechtern; das Signal wird unter ungünstiger Verlegung empfindlicher.
• Steckerpassung: Verschleiß oder Gehäusespiel kann den Kontakt positionsabhängig machen; Bewegung oder seitliche Last reproduziert dann eher den Fehler.

Adapter- und Hub-Kontaktstellen, die anders altern als ein direktes Kabel

Adapter und Hubs führen gegenüber einem direkten Kabel zusätzliche Kontakt- und Elektronikstellen ein. Jede davon kann unabhängig zum Fehlerbild beitragen: durch Verschmutzung, mechanisches Spiel, Verschleiß oder – bei aktiven Geräten – durch die eigene Signalverarbeitung.

Beginnt eine zuvor stabile Verbindung später intermittierend auszufallen, sollte deshalb nicht automatisch das Kabel allein verdächtigt werden. Folgt der Fehler einem bestimmten Adapter oder Hub, auch wenn Kabel und Anschlüsse unverändert bleiben, wird dieser Übergang zum stärkeren Kandidaten. Unterschiede zwischen direkten Kabeln, Adaptern und Docks werden in Wie die Lösung die Stabilität beeinflusst vertieft.

Die strukturelle Differenz ist die Zahl der zu isolierenden Übergänge:

Pfadtyp	Zuverlässigkeitsempfindlichkeit	Prüfschwerpunkt
Direktes Kabel	Weniger Übergänge; Fehler liegen eher am Kabelkörper oder an einem der beiden Steckerenden.	Steckerpassung, Steckerhals, Kabelverlauf und bewegungsabhängiges Verhalten.
Adapter/Hub	Mehr Übergänge plus gegebenenfalls aktive Elektronik; mehrere Stellen können dasselbe Symptom erzeugen.	Jeden Übergang einzeln neu verbinden bzw. mit einer bekannten funktionierenden Alternative gegenprüfen.

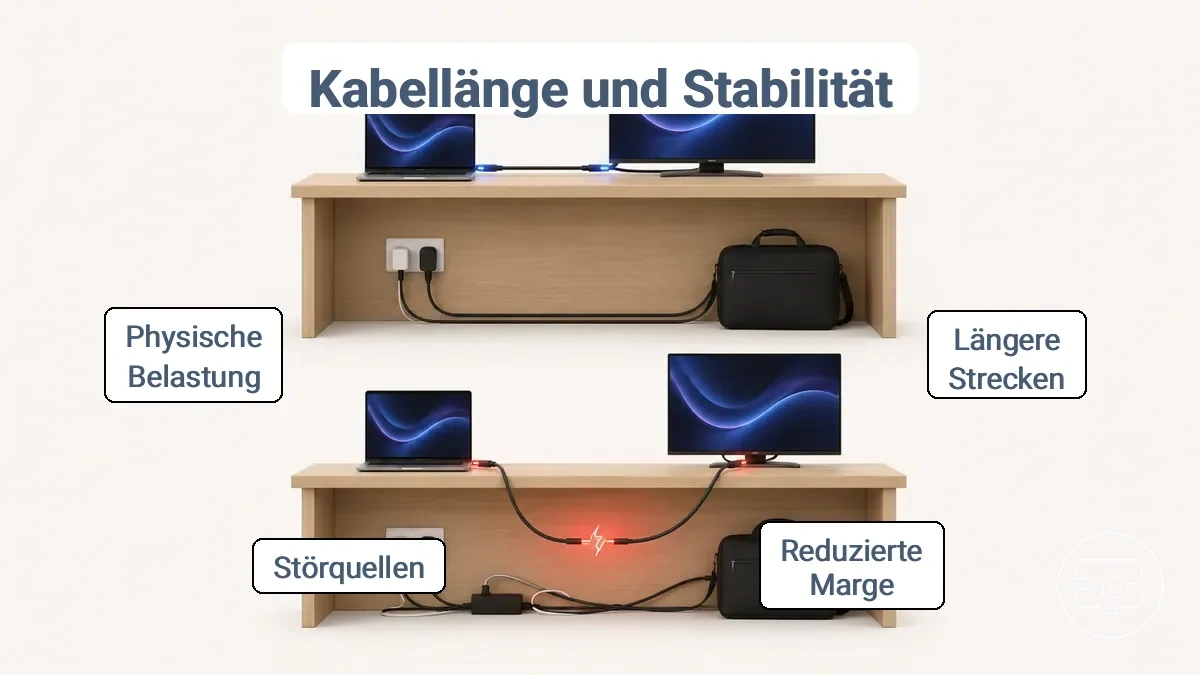

Wie die Kabellänge die Verbindungsstabilität im realen Einsatz verändert

Mit zunehmender Länge und Zahl der Übergänge kann die Signalreserve eines USB-C-zu-HDMI-Pfads sinken. Wie viel Reserve vorhanden ist, hängt nicht von der Länge allein ab, sondern auch vom übertragenen Videomodus, der Kabel-/Adapterkonstruktion, zusätzlichen Verbindungsstellen und der Umgebung. Darum gibt es keine einzelne Meterzahl, die für jede USB-C-zu-HDMI-Konfiguration zuverlässig gilt.

Ein längerer oder schwerer verlegter Pfad reagiert oft empfindlicher auf enge Biegungen, zusätzliche Adapter, Kabelbündel und mechanische Bewegung. Der praktische Test ist daher vergleichend: Bleibt derselbe Quell-/Display-Modus mit einem kürzeren, einfacheren und mechanisch ruhigen Pfad stabil, wird Länge bzw. Pfadkomplexität als Ursache wahrscheinlicher.

Die Tabelle verknüpft Nutzungskontext, belastenden Faktor und beobachtbares Muster. Die Symptome sind Hinweise, keine garantierten Folgen.

Nutzungskontext	Belastender Faktor	Was Sie beobachten können
Stationäres Schreibtisch-Setup	Längere Strecke, Kabelbündel oder zusätzliche Übergänge	Flackern/Aussetzer, die sich ändern, wenn der Pfad verkürzt oder getrennt verlegt wird.
Reisetasche oder mobiler Einsatz	Wiederholtes Aufrollen, Knicken und Bewegen	Fehler, die nach Bewegung oder in einer bestimmten Kabelposition auftreten.
Enge Verlegung hinter Möbeln	Scharfe Biegung, Quetschung oder Zug am Stecker	Positionsabhängiger Signalverlust oder wiederholbares Flackern.
Nähe zu Netzteilen/Stromleitungen	Ungünstige Störumgebung oder Wärmebelastung	Symptome, die sich nach räumlicher Trennung oder besserer Belüftung verändern.
Lange frei hängende Strecke	Kabelgewicht erzeugt Hebelwirkung am Anschluss	Aussetzer bei Berührung oder Bewegung, obwohl der Kabelkörper äußerlich intakt wirkt.

Längere Strecken sind nicht automatisch unzuverlässig. Sie bieten jedoch weniger Fehlertoleranz, wenn gleichzeitig hohe Übertragungsanforderungen, zusätzliche Übergänge, ungünstige Verlegung oder mechanische Belastung hinzukommen.

Warum längere Strecken zuerst ausfallen: Reserveverlust, Störungen und Bewegungsempfindlichkeit

Bei längeren Pfaden wirken drei Mechanismen zusammen: Dämpfung und Jitter verkleinern die Signalreserve, Störeinflüsse werden bei geringer Reserve eher relevant, und zusätzliches Kabelgewicht kann die mechanische Belastung am Anschluss erhöhen. Welcher Mechanismus dominiert, hängt vom konkreten Aufbau ab.

• Reserveverlust: Je näher der Pfad am Stabilitätslimit des gewählten Videomodus arbeitet, desto weniger zusätzliche Dämpfung oder Übergänge werden toleriert.
• Störanfälligkeit: Bei knapper Reserve kann eine ungünstige Verlegung neben Netzteilen oder stark belasteten Leitungen eher zu sichtbaren Aussetzern beitragen.
• Bewegung/Last: Eine längere oder schwerere Strecke kann mehr Zug und Drehmoment am Stecker erzeugen; tritt der Fehler nur bei Bewegung auf, ist Kontakt/Mechanik der stärkere Hinweis.

Die richtige Länge wählen, um Flackern und intermittierende Aussetzer zu reduzieren

Wählen Sie die Kabellänge nach dem realen Aufbau, nicht nach einer pauschalen Maximalzahl. So kurz wie praktikabel, aber mit genügend Spielraum gegen Zug am Stecker ist die verlässlichste allgemeine Regel. Bei höheren Datenraten oder zusätzlichen Adaptern wird ein einfacher, kürzerer Pfad besonders wertvoll.

• Nur die Strecke kaufen/verlegen, die der feste Aufbau tatsächlich braucht.
• Genügend Spiel lassen, damit normales Bewegen keinen Zug am Stecker erzeugt.
• Enge Biegungen und Quetschstellen am Steckerhals vermeiden.
• Unnötige Verlängerungen und zusätzliche Adapter aus dem Signalweg entfernen.
• Kabelgewicht nahe dem Anschluss abstützen, damit keine dauerhafte Hebelwirkung entsteht.
• Bei Aussetzern mit einem kürzeren bekannten funktionierenden Pfad gegenprüfen, bevor Sie eine Geräteinkompatibilität annehmen.

Physischer Verschleiß, der zu intermittierenden USB-C-zu-HDMI-Verbindungen führt

Physischer Verschleiß wird besonders wahrscheinlich, wenn ein Fehler mit Bewegung, Zug oder einer bestimmten Steckerposition reproduzierbar ist. Wiederholtes Einstecken, seitliche Belastung und enge Biegungen beanspruchen Steckerhals, Stecker-/Buchsenpassung und Kabelkörper; sie können innere Verbindungen schwächen, ohne dass sofort ein Totalausfall entsteht.

Eine gerissene oder dauerhaft geknickte Zugentlastung kann Kräfte stärker auf die inneren Verbindungsstellen übertragen. Muss ein Stecker in einem Winkel gehalten werden oder hat sich sein mechanischer Sitz deutlich verändert, ist das ein starker Hinweis auf eine positionsabhängige Kontaktstörung – nicht der Beweis, welche einzelne Komponente beschädigt ist.

Reinigung kann eine Verschmutzung beseitigen, aber keinen mechanischen Verschleiß reparieren. Bleibt ein positionsabhängiger Fehler nach vorsichtigem Neueinstecken und Entlasten des Kabels reproduzierbar, ist ein Vergleich mit einem bekannten funktionierenden Kabel oder Adapter aussagekräftiger als weiteres Biegen oder Drücken am Anschluss.

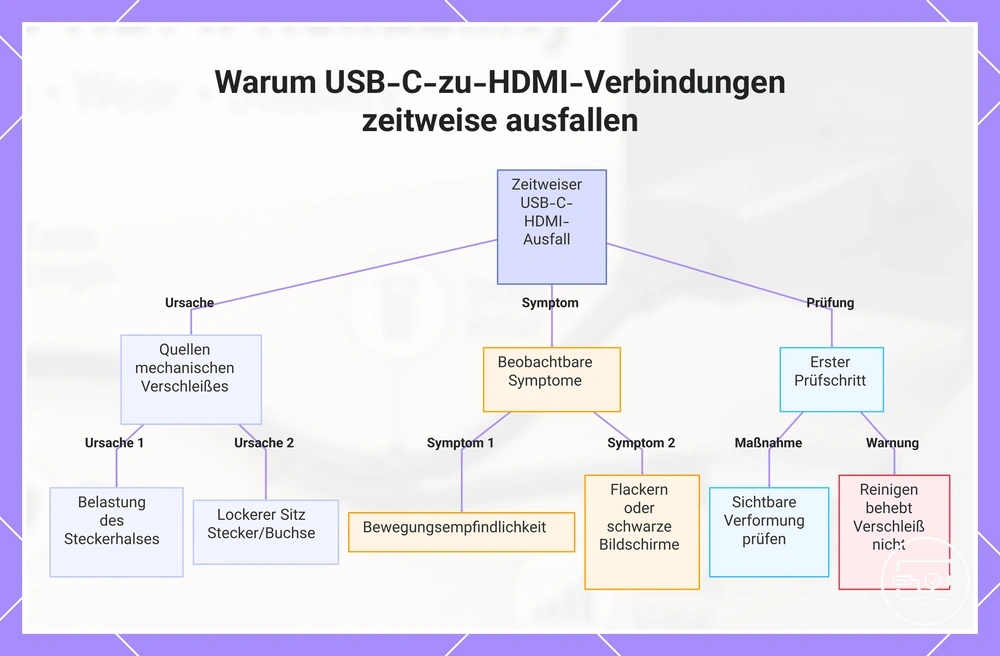

Diese Grafik erklärt, wie mechanischer Verschleiß zu zeitweisen USB-C-zu-HDMI-Problemen führt, die beobachtbaren Symptome und den ersten Prüfschritt.

Versagen der Zugentlastung und Biegeschäden in der Nähe des Steckers

Die Zugentlastung am Steckerhals soll Biege- und Zugkräfte über einen größeren Bereich verteilen. Wird derselbe Punkt häufig eng gebogen oder unter Zug gehalten, können innere Leiter oder deren Verbindungsstellen ermüden, auch wenn der Außenmantel noch intakt aussieht.

Besonders belastend sind folgende Muster:

• Enges Aufwickeln direkt am Steckerhals: konzentriert wiederholte Biegung auf dieselbe Stelle.
• Am Kabel statt am Steckergehäuse ziehen: überträgt Zugkraft in die Zugentlastung und die inneren Verbindungsstellen.
• Scharfes Abknicken im Betrieb oder bei Lagerung: belastet Leiter und Kabelgeometrie lokal.
• Wiederholtes Biegen über denselben engen Radius: erhöht das Risiko einer bewegungsabhängigen inneren Schwachstelle.

Lockere Verbindung durch wiederholtes Einstecken und seitliche Belastung

Häufiges Einstecken und seitliche Belastung können den mechanischen Sitz einer Stecker-Buchsen-Verbindung verändern. Wird der elektrische Kontakt dadurch positionsabhängig, kann der Pfad in einer Stellung funktionieren und bei leichter Bewegung ausfallen. Seitliche Belastung entsteht oft durch Kabelgewicht, Zug oder eine ungünstige Verlegung.

Funktioniert die Verbindung nur in einem bestimmten Winkel oder nur bei Entlastung des Kabels, prüfen Sie zuerst die Mechanik des Pfads. Beobachten Sie das Verhalten ohne zusätzliche Kraft; absichtliches Biegen oder dauerhaftes Festhalten kann einen vorhandenen Schaden verschlimmern.

Diese Beobachtungen erhöhen den Verdacht auf einen mechanischen Kontaktfehler:

• Das Display fällt reproduzierbar bei Kabelbewegung aus.
• Die Verbindung bleibt nur in einer bestimmten Steckerposition stabil.
• Leichte Bewegung am Stecker verändert das Bildsignal sofort.
• Der Stecker sitzt im Vergleich zu früher oder zu einem bekannten intakten Anschluss ungewöhnlich locker.
• Der Fehler tritt vor allem auf, wenn das Kabel seitlich zieht; nach Entlastung wird die Verbindung stabiler.

Stabilitätssymptome und ihre wahrscheinlichen Ursachen

Flackern, kurze schwarze Bildschirme und Neuverbindungszyklen sind am nützlichsten, wenn sie mit ihrem Auslösekontext gelesen werden. Bewegung weist stärker in Richtung Kontakt/Mechanik; ein bewegungsunabhängiger Fehler, der mit einem langen oder komplexen Pfad zusammenhängt, weist stärker in Richtung Signalreserve. Wärme oder aktive Adapter können ein eigenes Muster hinzufügen.

Die Zuordnung ist eine bedingte Diagnosehilfe, keine Ursachenbestätigung. Beginnen Sie mit der ersten sicheren Prüfung und beobachten Sie, ob sich das Muster gezielt verändert.

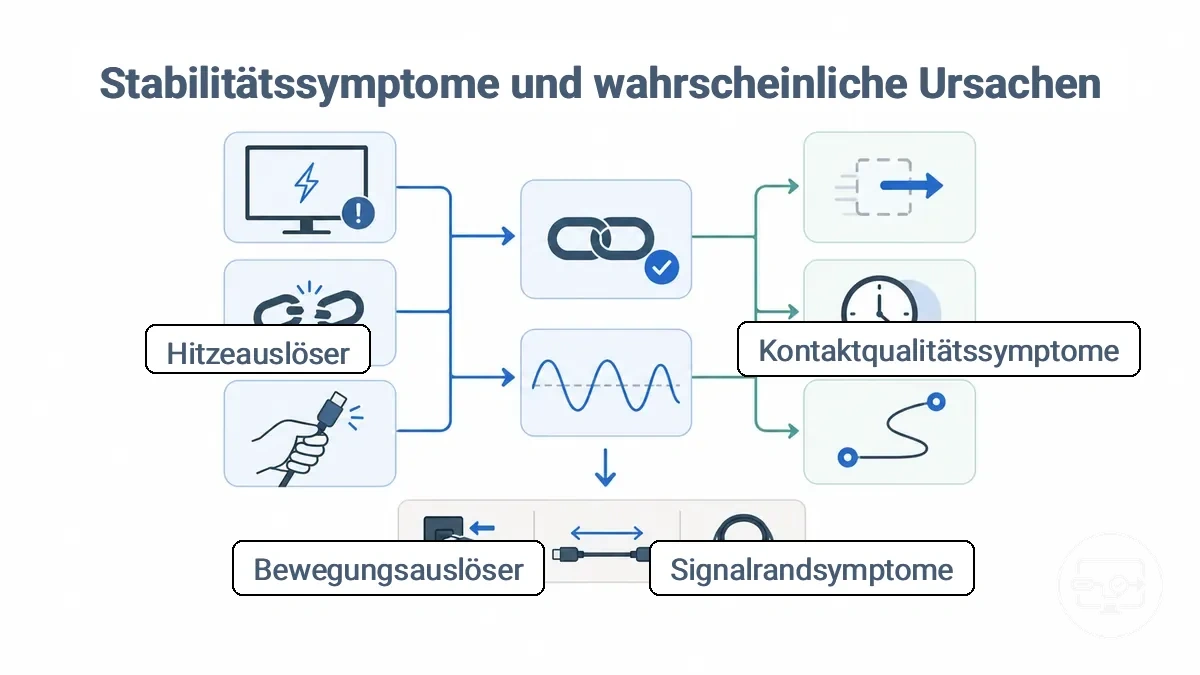

Die Grafik bündelt dieselbe Logik visuell: Symptom → Auslöser → wahrscheinlichere Fehlerklasse → erster nicht-invasiver Prüfschritt.

Die Tabelle macht diese Beziehungen direkt vergleichbar:

Symptom	Auslöser/Muster	Wahrscheinlichere Richtung	Sichere erste Prüfung
Flackern	Reproduzierbar bei Kabelbewegung	Kontakt oder mechanische Schwachstelle	Stecker neu einstecken, Kabelgewicht entlasten und ohne Bewegung erneut testen.
Kurzer schwarzer Bildschirm	Nach Berührung oder Neupositionierung	Kurze Kontaktunterbrechung möglich	Steckersitz, Steckerhals und sichtbare Fremdkörper prüfen.
Periodischer Neuverbindungszyklus	Ohne Bewegung, besonders bei langem/mehrteiligem Pfad	Signalreserve oder aktiver Adapterpfad	Kürzeren/einfacheren bekannten funktionierenden Pfad gegenprüfen.
Bild nur beim Festhalten	Stabilität hängt von Winkel oder Druck ab	Positionsabhängiger Teilkontakt	Last am Stecker entfernen; nicht unter Druck weiterbetreiben.
Aussetzer an derselben Biegestelle	Fehler folgt einer lokalen Kabelbewegung	Innere mechanische Schwachstelle	Kabel nicht weiter biegen; mit einem intakten Vergleichskabel testen.
Stabil bis zur Berührung	Leichte Berührung ändert das Signal	Steckerpassung/Kontakt	Neu einstecken, mechanisch entlasten und auf ungewöhnliches Spiel achten.
Fehler erst nach längerer Nutzung	Ohne mechanische Bewegung	Temperatur-/Elektronik- oder Signalreserveproblem möglich	Belüftung verbessern und Adapter/Hub als eigene Komponente gegenprüfen.
Fehler ändert sich nahe Wärme-/Störquellen	Muster folgt der Verlegung	Umgebungseinfluss auf den Pfad möglich	Kabel/Adapter räumlich trennen und dasselbe Nutzungsszenario erneut beobachten.

Bleibt das Symptom trotz dieser Prüfungen unverändert, erweitern Sie die Diagnose auf Quelle, Display, gewählten Videomodus und aktive Adapterelektronik. Ein unverändertes Symptom außerhalb des Kabelpfads sollte nicht als Kabelverschleiß etikettiert werden.

Flackern, kurzzeitige schwarze Bildschirme und periodische Neuverbindungszyklen

Flackern oder ein kurzer schwarzer Bildschirm bedeutet, dass die Videoausgabe vorübergehend nicht stabil bleibt. Die Ursache kann im physischen Pfad, in der Signalreserve oder außerhalb dieses Pfads liegen. Für breitere Fehlerbehebung siehe Lösungen bei Flackern und Aussetzern.

• Zufälliges Flackern ohne Bewegungsbezug: kann zu knapper Signalreserve, Störeinfluss oder einem aktiven Adapter-/Geräteproblem passen.
• Wiederholbarer Ausfall bei derselben Bewegung: spricht stärker für Kontakt, Kabelschwäche oder mechanische Belastung.

Die Wiederholbarkeit ist damit informativer als das Symptom allein. Ändert sich der Fehler gezielt durch Kabelentlastung, kürzeren Pfad oder Entfernen eines Übergangs, haben Sie eine belastbarere Richtung für die nächste Maßnahme.

Bleibt der Fehler nach diesen Änderungen bestehen, prüfen Sie den physischen Pfad weiter, ohne Software-, Modus- oder Geräteursachen pauschal auszuschließen.

Positionsabhängiger Verlust: „Funktioniert nur beim Festhalten“ und teilweiser Steckerkontakt

Eine Verbindung, die nur in einem bestimmten Winkel oder bei Druck funktioniert, spricht stark für eine positionsabhängige Kontakt- oder mechanische Störung. Durch die Lage ändern sich Sitz, Kontaktdruck und Hebelwirkung am Stecker; das kann den Kontakt vorübergehend wiederherstellen, behebt die Ursache aber nicht. Betreiben Sie die Verbindung nicht dauerhaft durch Festhalten oder seitlichen Druck.

Bestätigen Sie das Muster nur mit nicht-destruktiven Beobachtungen:

• Beide Stecker vorsichtig vollständig neu einstecken und das Ergebnis vergleichen.
• Kabelgewicht am Stecker entlasten und prüfen, ob die Verbindung ohne Zusatzdruck stabil bleibt.
• Auf sichtbare Gehäusebeschädigung, ungewöhnliches Spiel oder eine geknickte Zugentlastung achten.
• Das Kabel in neutraler, unbewegter Position testen; nicht absichtlich stark biegen.
• Wenn möglich mit einem bekannten funktionierenden Kabel/Adapter gegenprüfen, um Kabelpfad und Geräteanschluss zu trennen.

Wartungsgewohnheiten, die eine stabile Verbindung erhalten

Gute Handhabung verlangsamt mechanische Belastung und hält Kontaktstellen sauber, kann aber bereits entstandenen Verschleiß nicht rückgängig machen. Ziel ist, Zug, enge Biegung, seitliche Hebelwirkung und unnötige Steckzyklen zu reduzieren.

Neueinstecken kann einen vorübergehenden Kontaktfehler beseitigen; dauerhafte Entlastung senkt die Wahrscheinlichkeit, dass derselbe mechanische Auslöser erneut auftritt. Eine detailliertere Routine finden Sie unter Einrichtungsschritte für stabile Verbindungen.

• Am Steckergehäuse greifen: nicht am Kabel ziehen.
• Mit Spielraum verlegen: genug Reserve gegen Zug lassen, aber keine engen Schleifen am Steckerhals bilden.
• Früh prüfen: Ausfransen, geknickte Zugentlastung, Gehäuseschaden oder veränderten Steckersitz beobachten.
• Kabelgewicht abstützen: seitliche Hebelwirkung am USB-C- oder HDMI-Anschluss reduzieren.
• Vorhandene Zugentlastung frei arbeiten lassen: den Übergang nicht dauerhaft scharf knicken.
• Quetschstellen vermeiden: Kabel nicht unter Möbelkanten oder in starkem Druck verlegen.
• Zum Trennen gerade am Stecker ziehen: kein Verdrehen oder seitliches Heraushebeln.
• Locker lagern: weite Schlaufen verwenden und den Stecker nicht als Aufhängung nutzen.

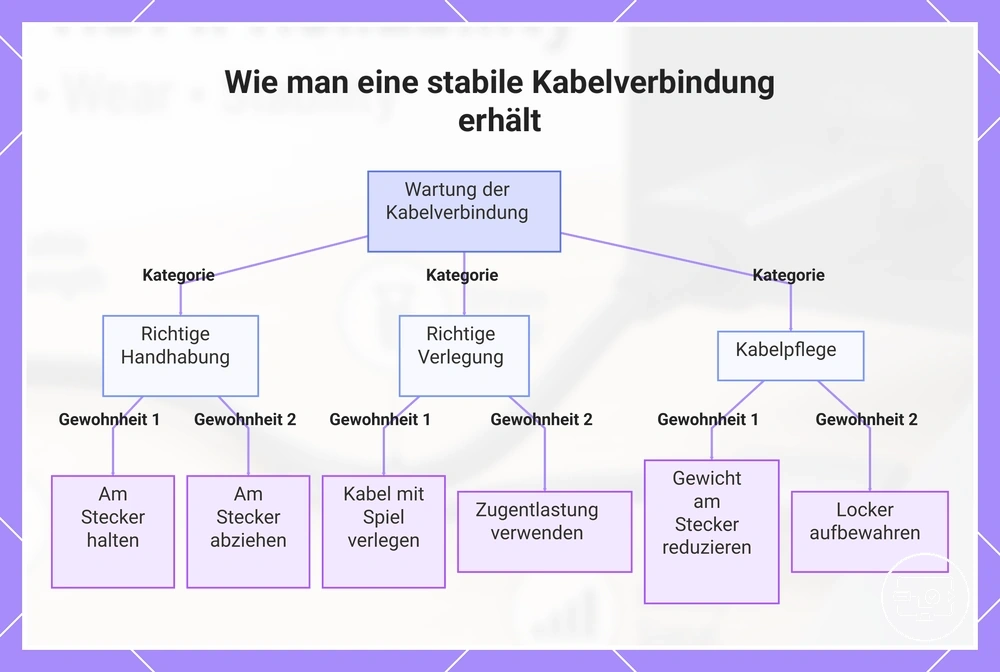

Diese Grafik zeigt die wichtigsten Wartungsgewohnheiten, die dazu beitragen, eine stabile Kabelverbindung zu bewahren, indem sie Spannung reduziert und intermittierende Unterbrechungen verhindert.

Kontakthygiene und sichere Überprüfung von Steckern und Anschlüssen

Kontakthygiene ist nur dann der richtige Hebel, wenn sichtbare Verschmutzung oder ein unvollständiger Sitz plausibel ist. Trennen Sie die Geräte vor der Reinigung, prüfen Sie bei gutem Licht und vermeiden Sie Metallwerkzeuge, Flüssigkeit im Anschluss oder scheuerndes Bearbeiten der Kontaktflächen.

Beobachtung	Sichere Maßnahme	Danach prüfen
Lose Fusseln/Staub am Eingang	Nur leicht lösbare Partikel berührungslos entfernen; nichts in den Anschluss drücken.	Lässt sich der Stecker wieder vollständig und stabil einsetzen?
Schmutz auf der äußeren Steckerfläche	Stecker im getrennten Zustand vorsichtig mit einem trockenen, fusselfreien Tuch abwischen.	Ändert sich das bewegungsabhängige Verhalten nach dem Neueinstecken?
Verdichtete Ablagerung im Anschluss	Nicht mit Nadel, Klinge oder anderem Metallwerkzeug herauskratzen; wenn sie sich nicht berührungslos lösen lässt, Reinigung nicht erzwingen.	Bei weiter unvollständigem Sitz den Anschluss fachgerecht prüfen lassen.
Verfärbung, Korrosion oder beschädigte Kontaktfläche	Nicht abrasiv reinigen oder zurechtbiegen.	Komponente als möglichen Austausch-/Servicefall behandeln.
Kein sichtbarer Schmutz, aber lockerer Sitz	Nicht „freireinigen“ oder mit Druck betreiben.	Mit einem bekannten funktionierenden Kabel/Adapter gegenprüfen.

Reinigung hilft bei Verschmutzung; sie repariert keine ausgeleierte Passung, beschädigte Zugentlastung oder innere Kabelschwäche.

Aufbewahrungs- und Handhabungspraktiken zur Verringerung der Verschleißbeschleunigung

Aufbewahrung beeinflusst vor allem, wie oft dieselbe Kabelstelle engen Biegeradius, Drehung oder Zug erfährt. Die wichtigste Regel lautet: Belastung verteilen statt am Steckerhals konzentrieren.

• In weiten, lockeren Schlaufen aufbewahren.
• Beim Abziehen am Steckergehäuse greifen, nicht am Kabel.
• Verdrehen beim Aufwickeln vermeiden.
• Kabel nicht am Steckerende aufhängen.
• Keine engen Biegungen direkt hinter dem Stecker lagern.
• Bei längeren Kabeln eine lockere Achterführung nutzen, wenn sie Verdrehung reduziert.
• Im Transport Quetschstellen und scharfes Falten vermeiden.

Zuverlässigkeitsorientierte Kaufsignale – ohne die Seite in einen Kaufratgeber zu verwandeln

Zuverlässigkeitsorientierte Kaufsignale sind Risikominderer, keine Leistungs- oder Kompatibilitätsgarantie. Bewerten Sie vor allem die mechanische Ausführung: Mantel-/Geflechtkonstruktion, Steckergehäuse, Zugentlastung und eine zum Aufbau passende Länge.

Diese Merkmale adressieren unterschiedliche Verschleißpfade. Ein robuster Mantel schützt eher gegen Abrieb, ein verwindungssteifes Gehäuse reduziert unnötige Bewegung am Stecker, und eine flexible Zugentlastung verteilt Biegekräfte am Kabelende.

Kriterium	Wofür es relevant ist	Wie Sie es einordnen
Mantel/Geflecht	Abrieb, Reibung, Transport	Geflecht oder ein robuster PVC-/TPE-Mantel kann gegen Abrieb helfen; wichtiger als „dicker = besser“ ist ein sinnvoller Ausgleich aus Schutz und Flexibilität.
Steckergehäuse	Seitliche Belastung und Gehäuseflex	Sauber verbunden und verwindungssteif, ohne Spiel zwischen Gehäuseteilen; kein Ersatz für einen intakten Geräteanschluss.
Übergang Gehäuse ↔ Kabel	Trennung nach wiederholter Handhabung	Eine formschlüssige bzw. stabil integrierte Konstruktion kann robuster sein; die sichtbare Bauart allein garantiert keine Lebensdauer.
Zugentlastung	Wiederholte Biegung am Steckerhals	Ausreichend lang und flexibel, damit Biegung nicht an einem scharfen Punkt konzentriert wird.
Kabelkörper	Knicken und Aufbewahrung	Flexibel genug für weite Biegeradien; dauerhaftes scharfes Falten vermeiden.
Passende Länge	Signalreserve und mechanische Last	So kurz wie praktikabel, mit genügend Spielraum gegen Zug.

Vergleichen Sie Kandidaten anhand dieser Kriterien und der benötigten Video-/Gerätekompatibilität. Die mechanische Ausführung kann die Haltbarkeit verbessern, garantiert aber weder einen bestimmten Videomodus noch eine bestimmte Lebensdauer.

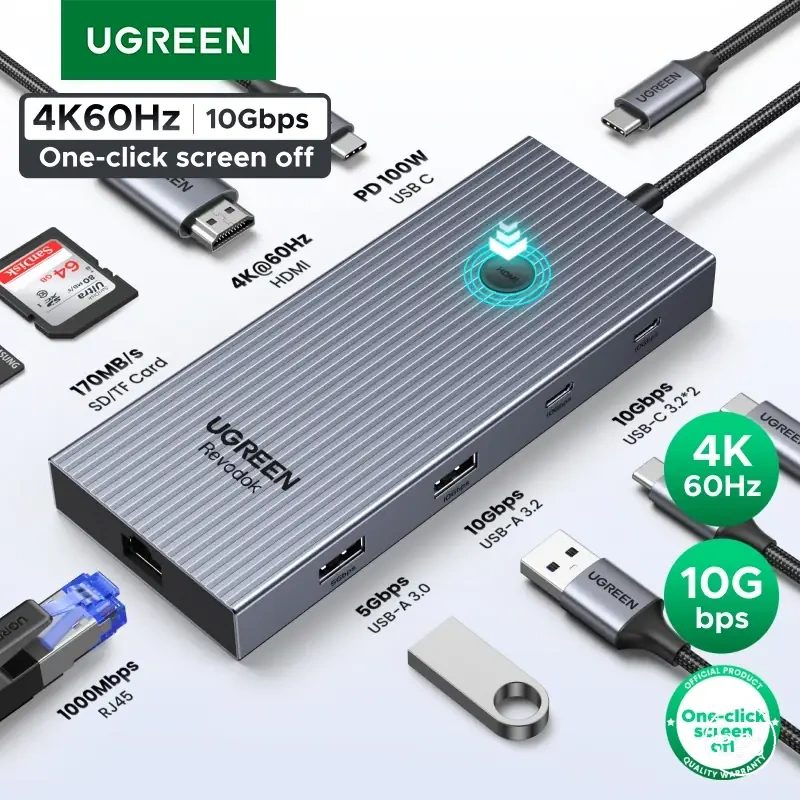

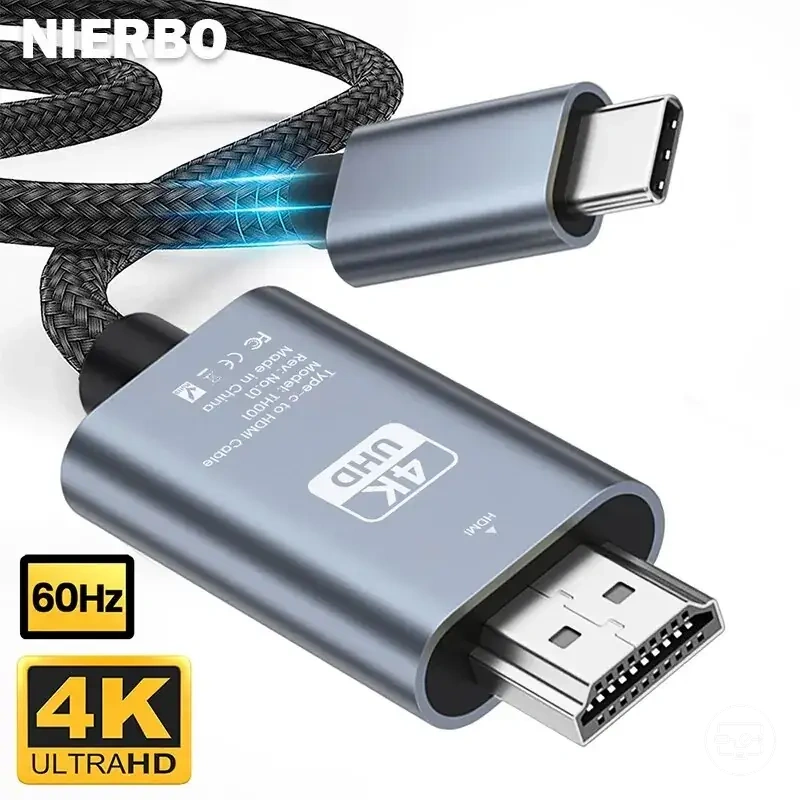

Wenn ein Austausch bereits sinnvoll ist, können die folgenden vorhandenen Produktbeispiele als Ausgangspunkt für einen Vergleich dienen. Prüfen Sie vor dem Kauf Kompatibilität, benötigten Videomodus, Länge und die konkreten Produktdetails.

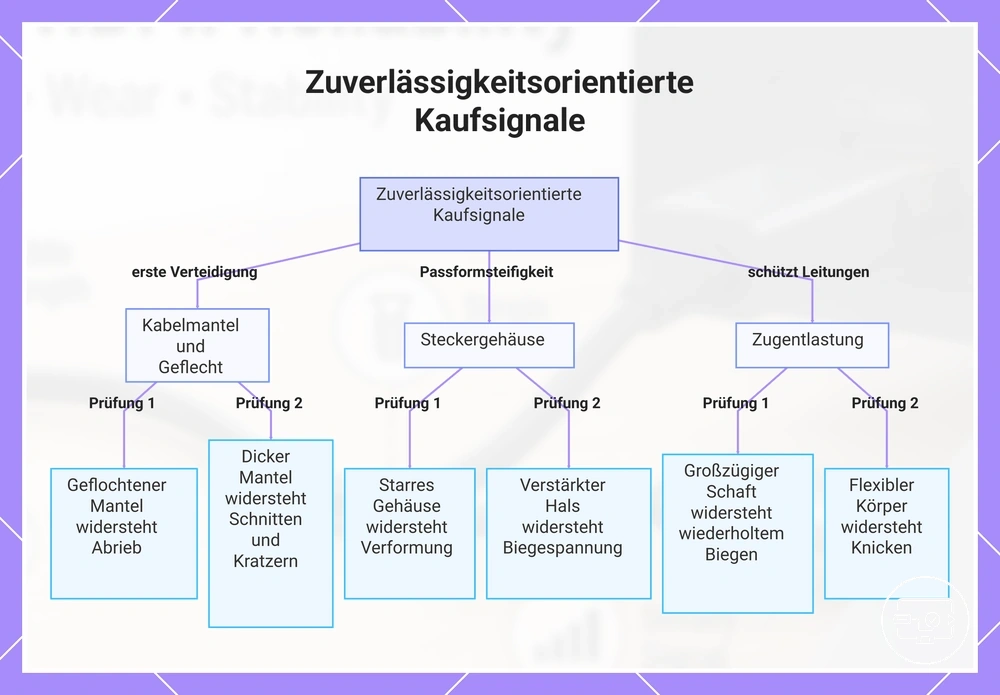

Dieses Diagramm zeigt die drei wichtigsten Hinweisgruppen zur Bewertung der Kabelhaltbarkeit: Kabelmantel und Geflecht, Steckergehäuse und Zugentlastung, zusammen mit spezifischen Prüfungen für jede.

Haltbarkeitsindikatoren: Geflechtqualität, Steckergehäusesteifigkeit und Zugentlastungsdesign

Geflecht/Mantel, Steckergehäuse und Zugentlastung wirken an unterschiedlichen Stellen des mechanischen Pfads. Sie sind Haltbarkeitsindikatoren, keine Garantie; das reale Ergebnis hängt von Verlegung, Belastung und Anschlusszustand ab.

Die Beziehung zwischen Merkmal, Belastung und praktischem Nutzen lässt sich so lesen:

• Geflecht/Mantel → Abrieb: kann die äußere Kabeloberfläche bei wiederholter Handhabung besser schützen.
• Steckergehäuse → seitliche Last: eine verwindungssteife Konstruktion begrenzt Gehäuseflex, kann aber keinen lockeren Geräteanschluss kompensieren.
• Zugentlastung → Biegeermüdung: verteilt Kräfte vom direkten Kabelende weg und reduziert eine lokale Dauerknickstelle.

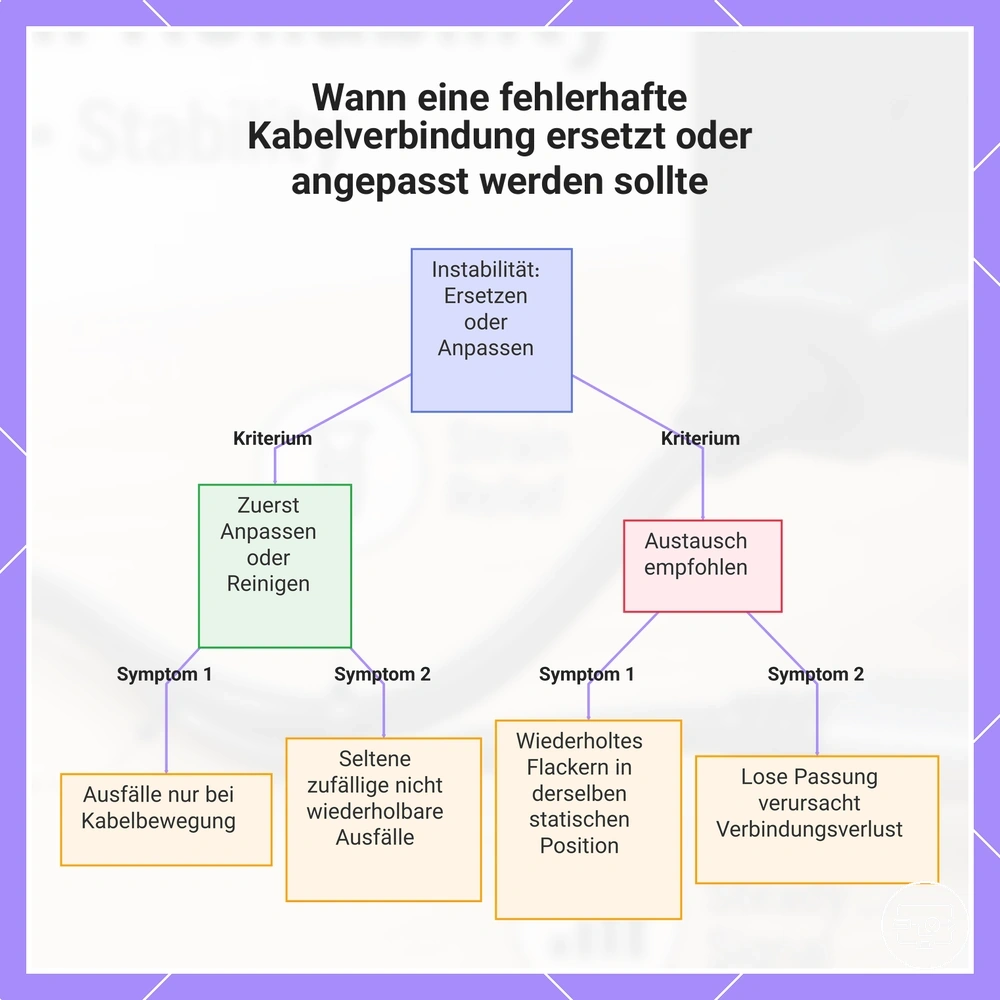

Wann Instabilität den Austausch als sicherere Wahl nahelegt

Austausch wird sinnvoller, wenn ein Fehler wiederholbar ist, einem bestimmten Kabel/Adapter folgt und nach Neueinstecken, mechanischer Entlastung sowie gegebenenfalls einer schonenden Reinigung bei sichtbarer Verschmutzung bestehen bleibt. Der Text meint damit einen wahrscheinlichen bleibenden Pfadfehler, nicht automatisch einen Defekt des Geräteanschlusses.

Die wichtigste Entscheidung ist nicht „zufällig oder intermittierend“, sondern reproduzierbar und lokalisierbar. Ein einmaliger Aussetzer liefert wenig Diagnosewert; ein Fehler, der immer an derselben Biegeposition, demselben Stecker oder demselben Adapter auftritt, liefert deutlich mehr.

Diese Kriterien trennen eine weitere Basisprüfung von einem Austausch-/Servicefall:

Befund	Sinnvoller nächster Schritt
Einmaliger oder nicht reproduzierbarer Aussetzer	Neu einstecken, Verlegung beruhigen und weiter beobachten.
Fehler nur bei Zug/seitlicher Last, danach stabil	Kabel dauerhaft entlasten; kehrt das Muster zurück, Vergleichskomponente testen.
Fehler folgt reproduzierbar derselben Biege- oder Steckerposition	Verdächtiges Kabel/Adapter nicht weiter biegen; Austausch bzw. Gegenprobe ist naheliegend.
Bild funktioniert nur bei Festhalten oder Druck	Nicht so weiterbetreiben; Komponente/Anschluss gegenprüfen und betroffenen Pfadteil ersetzen bzw. warten lassen.
Sichtbarer Gehäuse-, Kabel- oder Kontaktschaden	Beschädigte Komponente aus dem Signalweg nehmen und ersetzen; Anschluss bei Bedarf fachgerecht prüfen lassen.

Die Grafik visualisiert dieselbe Grenze zwischen Beobachten/Entlasten und Austausch. Ein Austausch ist besonders aussagekräftig, wenn eine bekannte funktionierende Alternative denselben Aufbau stabil betreibt.

Eine kurze Zuverlässigkeits-Checkliste für die Entscheidung, ob Anpassung, Reinigung oder Austausch nötig ist

Diese Checkliste wählt den nächsten Schritt nach dem beobachtbaren Muster. Flackern oder Aussetzer allein beweisen keine Ursache; sichtbarer Schaden oder reproduzierbare Bewegungsempfindlichkeit verstärken den Verdacht auf den physischen Pfad.

Gehen Sie von der geringsten Eingriffstiefe zur Gegenprobe. Sobald eine Maßnahme das Muster klar verändert, haben Sie mehr Diagnosewert als durch wiederholtes Probieren ohne Vergleich.

1. Entlasten: Kabel so verlegen, dass kein Zug oder seitlicher Hebel am Stecker wirkt; Signal erneut beobachten.
2. Neu verbinden: beide Enden vollständig neu einstecken und ohne zusätzliche Bewegung testen.
3. Sichtprüfung: Kabel, Zugentlastung und Steckergehäuse auf Knicke, Quetschung, Risse, Verformung oder ungewöhnliches Spiel prüfen.
4. Nur bei sichtbarer Verschmutzung reinigen: Geräte trennen, lose Partikel berührungslos entfernen bzw. die äußere Steckerfläche trocken und fusselfrei abwischen.
5. Pfad vereinfachen: unnötige Verlängerungen/Adapter entfernen und Wärme- oder Störquellen räumlich trennen.
6. Gegenprobe: wenn möglich mit einem kürzeren oder bekannten funktionierenden Kabel/Adapter im selben Quell-/Display-Modus testen.
7. Komponente lokalisieren: folgt der Fehler dem Kabel/Adapter, wird dort der Defekt wahrscheinlicher; bleibt er am selben Geräteanschluss, sollte dieser separat geprüft werden.
8. Ersetzen: bei sichtbarem Schaden, dauerhaft lockerem Sitz oder reproduzierbarem Fehler trotz Basisprüfungen die betroffene Kabel-/Adapterkomponente austauschen.

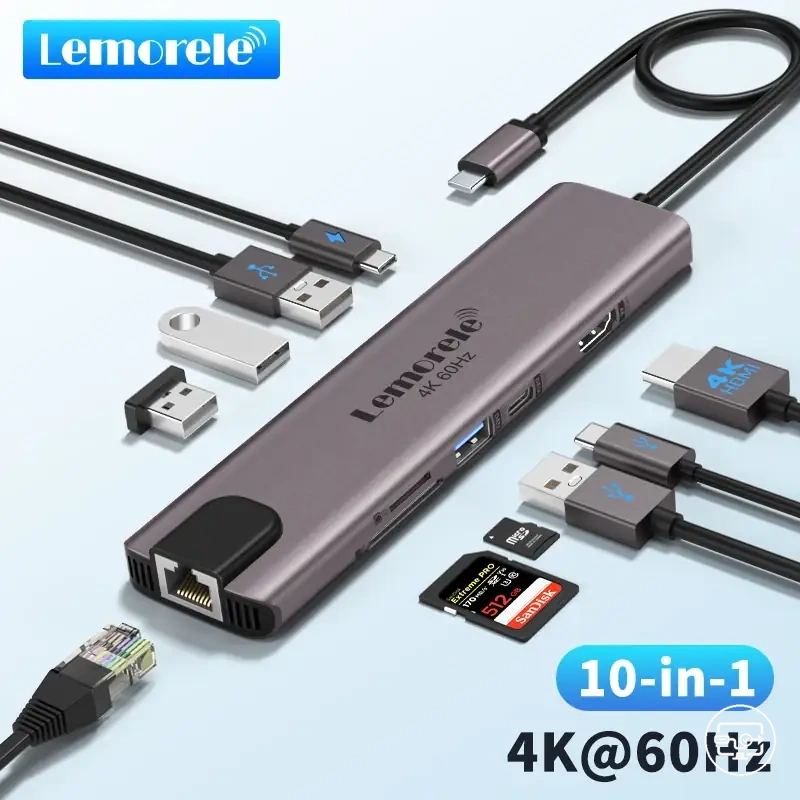

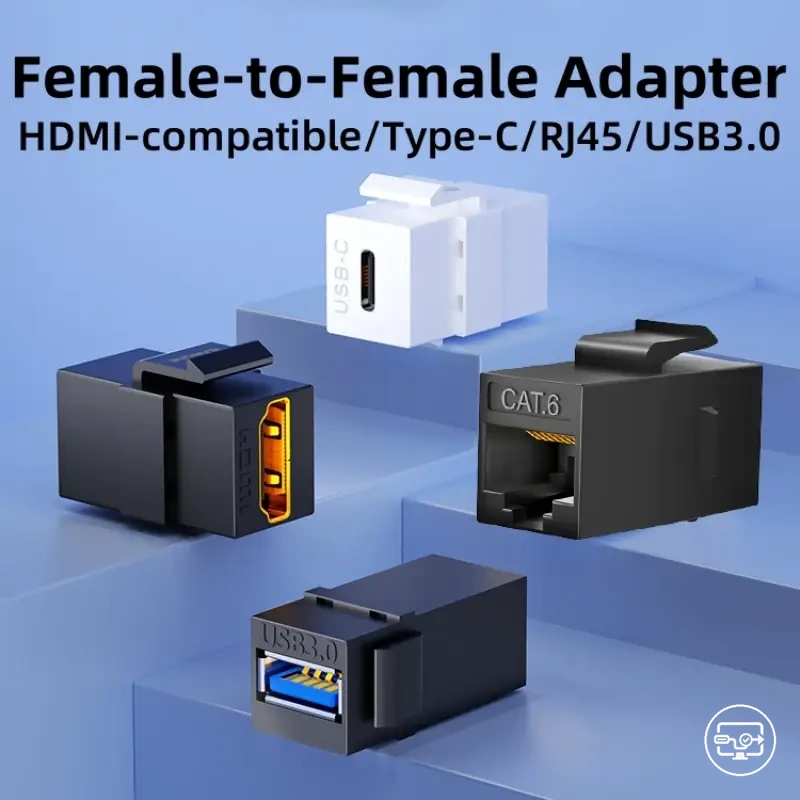

Wenn die Checkliste auf Austausch des Kabel-/Adapterpfads weist, können die folgenden vorhandenen Produktbeispiele als Vergleichsausgangspunkt dienen. Prüfen Sie Kompatibilität, benötigten Videomodus, Länge und konkrete Produktdetails vor dem Kauf.
